Centrum Testowe BET: sprawdzona jakość

W centrum testowym BET firma OBO przeprowadza następujące kontrole:

• Kablowe systemy nośne: testy wg normy DIN / EN / IEC 61537
• Właściwości elektromagnetyczne systemów zarządzania kablami:
  test wg normy DIN / CLC/TS 50659
• Instalacje podpodłogowe: testy wg normy DIN / EN 50085-2-2
• Elementy instalacji odgromowych: testy wg normy DIN / EN / IEC 62561
• Urządzenia ochrony przeciwprzepięciowej: testy wg normy DIN / EN / IEC 61643

Przewodzące elektrycznie, metalowe i włączone w układ wyrównania potencjałów systemy zarządzania kablami ekranują prowadzone w nich kable i przewody od elektromagnetycznych pól zakłóceniowych.
Skuteczność ekranowania względem pól magnetycznych jest definiowana poprzez skuteczność ekranowania magnetycznego systemów zarządzania kablami i mierzona zgodnie z rozdziałem 4 normy DIN / CLC/TS 50659. W tym celu w określonym rozmieszczeniu mierzony jest indukowany do pętli przewodu przez pole magnetyczne prądu impulsowego prąd zakłóceniowy. Skuteczność ekranowania magnetycznego systemu zarządzania kablami wynosi wówczas 20-krotność wartości logarytmicznej ze stosunku prądu zakłóceniowego w pętli przewodu bez systemu zarządzania kablami do prądu zakłóceniowego w pętli przewodu znajdującej się w systemie zarządzania kablami.

Impedancja sprzężeniowa to kolejna cecha przewodzących elektrycznie, metalowych systemów zarządzania kablami, mająca na celu ocenę zakłóceń elektromagnetycznych.
Wynika ona ze stosunku spadku napięcia wzdłuż ustalonego układu do prądu zakłóceniowego przepływającego przez ten układ. Występujący przy tym spadek napięcia stanowi połączenie spadku napięcia spowodowanego prądem zakłóceniowym wzdłuż układu w systemie zarządzenia kablami oraz spadku napięcia indukowanego przez prąd zakłóceniowy w kablu poprowadzonym w systemie zarządzania kablami. Pomiar impedancji sprzężeniowej następuje zgodnie z rozdziałem 5 normy DIN / CLC/TS 50659.

W celu zagwarantowania nośności kablowych systemów nośnych (KTS) zdefiniowano w normie DIN / EN / IEC 61537 badania bezpiecznego obciążenia roboczego (SWL) i określono warunki przeprowadzania takich badań. W Centrum Testowym BET do wykonywania tych badań korzystamy z naszych urządzeń testowych KTS. Są one własną konstrukcją OBO Bettermann, rozbudowywaną od lat i dostosowywaną do nowych wymagań i właściwości.

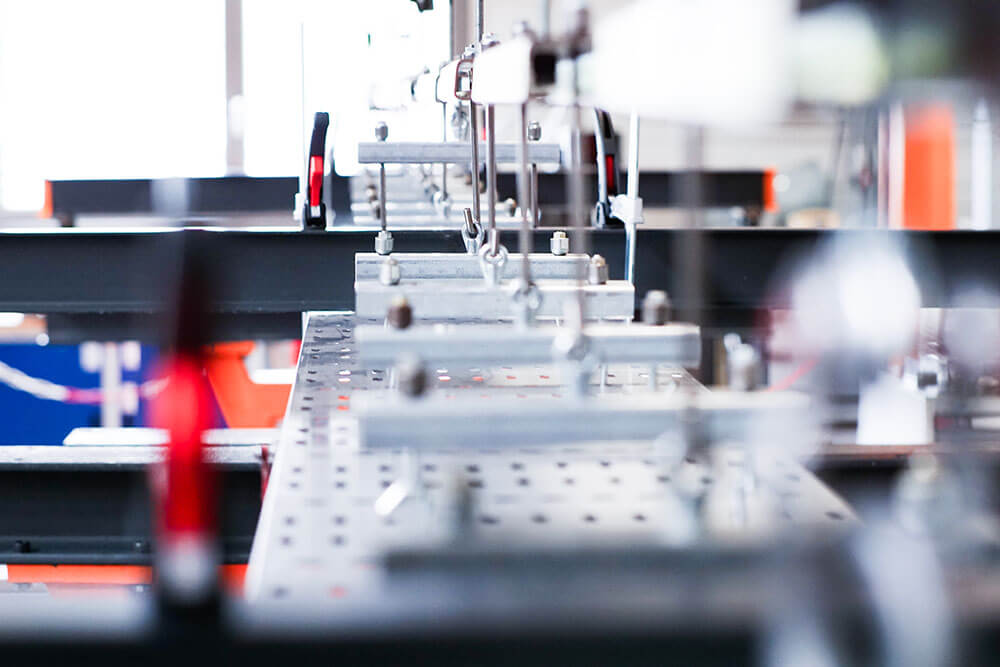

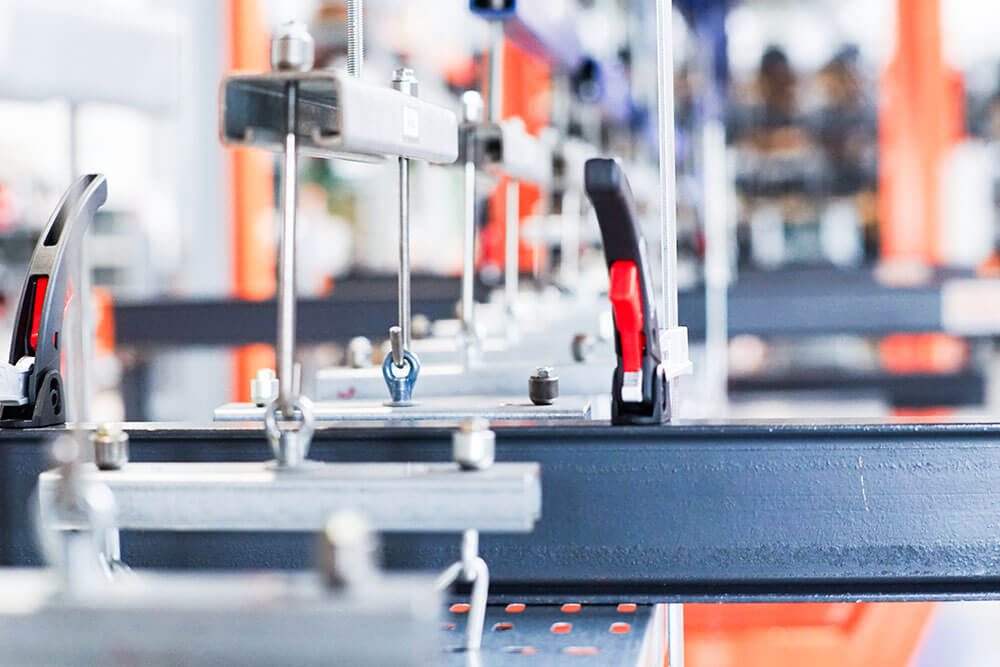

Kablowe systemy nośne są montowane zgodnie z DIN / EN / IEC 61537. Odpowiednio do długości pola kontrolnego przedmioty badane mocuje się za pomocą dwóch siłowników hydraulicznych o łącznej sile rozciągającej 7 t i poddaje obciążeniu, jakie mają utrzymywać. Występujące w trakcie tego procesu odkształcenia są rejestrowane przez czujniki pomiaru przemieszczenia i dokumentowane wraz z oddziałującą siłą w kN/m. Jeżeli kablowy system nośny wytrzyma wywierane na niego obciążenie, to w celu pełnego zabezpieczenia poddaje się go sile 1,7-krotnie wyższej. Po raz kolejny dokumentuje się odkształcenie w odniesieniu do obciążenia.

Na urządzeniu testowym KTS można przeprowadzać badania z obciążeniem od 0,05 kN/m do 4,9 kN/m. Możliwe są następujące badania zgodnie z DIN / EN / IEC 61537: płaszczyzna w poziomie i pionie, pionowy kierunek biegu zgodnie z rozdziałem 10.3, 10.4 i 10.5, z rozstawem podpór

• do 7 m jako konstrukcja złożona z dwóch wsporników
• do 15 m jako konstrukcja złożona z jednego wspornika

Systemy korytek kablowych i drabin kablowych oraz pojedyncze elementy mocowania tych systemów (np. wsporniki i wieszaki) zostały poddane testowi obciążenia roboczego wg normy DIN / EN / IEC 61537. Podczas badania urządzenie testowe KTS wskazuje rzeczywistą siłę i odpowiadające jej odkształcenie. Urządzenie testowe jest zaprojektowane do pracy z siłą rozciągającą 25 kN.

Wytrzymałość mechaniczna kablowych systemów nośnych i systemów drabin kablowych jest sprawdzana w próbie uderzenia młotem wahadłowym. Urządzenie do kontroli młotem wahadłowym w Centrum Testowym BET może przeprowadzać testy z energią do 50 J.  Zgodnie z normą DIN / EN / IEC 61537 takie badanie nie jest wymagane dla systemów metalowych.

Kolejnym badaniem, które może być przeprowadzane w Centrum Testowym BET, jest badanie przewodności elektrycznej kablowych systemów nośnych i systemów drabin kablowych zgodnie z rozdziałem 11 normy DIN / EN / IEC 61537. Ma ono na celu zapewnienie wyrównania potencjałów i połączenia z uziemieniem.

Komponenty systemu, które nie podlegają klasie korozji wg normy badań DIN / EN / IEC 61537, mogą być poddawane testowi mgły solnej w komorze mgły solnej. Test obojętnej mgły solnej (NSS) wg normy ISO 9227 umożliwia ocenę nieklasyfikowanej odporności na korozję. Test często jest również używany do badań porównawczych zbliżonych stopni ochrony przed korozją.

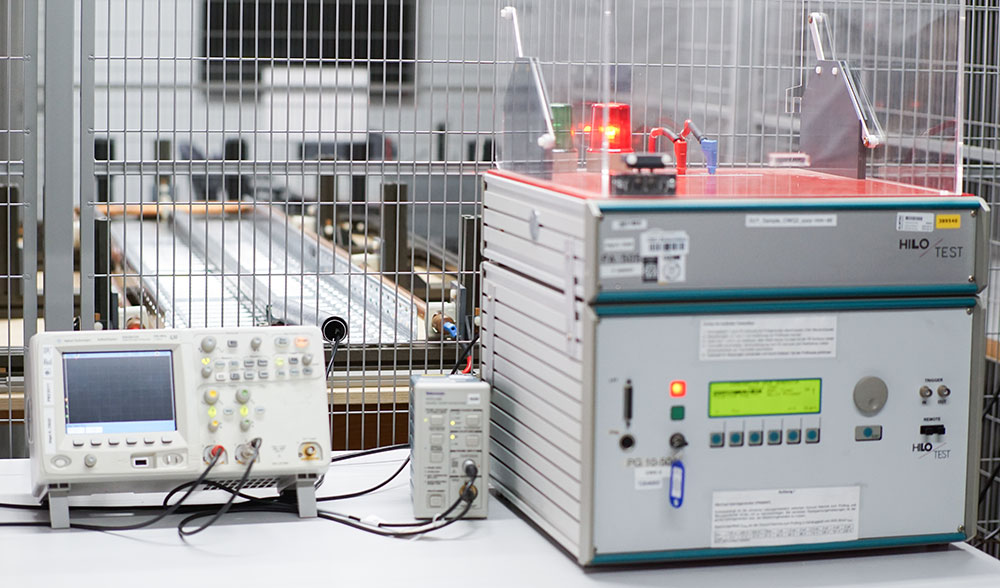

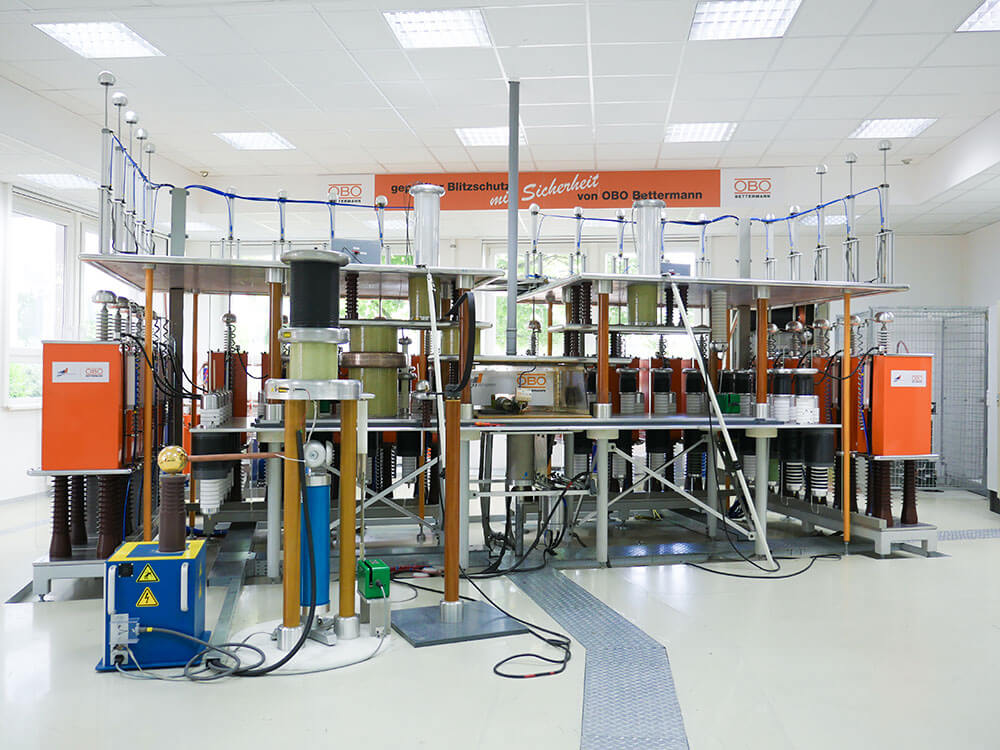

Generator prądów udarowych w Centrum Testowym BET pozwala sprawdzać wydajność i zdolność odprowadzania ładunków urządzeń SPD typu 1 i 2. Dostarcza on impulsy prądowe 8/20 i 10/350 o wartości do 200 kA. Generator prądów udarowych zawiera rezystancyjno-pojemnościowy różnicowy system rozdziału napięcia, mierzący wartości do 10 kV.

Ponadto do badań roboczych dostępne jest źródło prądu przemiennego, podłączane równolegle do generatora prądów udarowych, które może dostarczać prąd zwarciowy do 3,5 kA przy 190 V i 255 V oraz 1,5 kA przy 440 V.

Nasze generatory hybrydowe mogą dostarczać prąd o wartości do 24 kV (1,2/50) / 12 kA (8/20). Dodanie rezystora 498 Ω umożliwia pomiary impulsowego napięcia przebiciowego dla przełączających i łączonych urządzeń SPD zgodnie z arkuszem CTL DSH 2006.

Możliwe jest przeprowadzanie pomiarów całkowitego prądu rozładowania na urządzeniach SPD z maks. 4 przyłączami przewodów prądowych. Za pomocą istniejącego systemu pomiarowego można mierzyć prąd przepływający przez każdy z przewodów prądowych o wartości do 60 kA dla impulsów prądowych 8/20 i 10/350.

W Centrum Testowym BET możliwe jest kontrolowanie również ograniczeń napięcia i prądów upływowych.

Na przyrządach badawczych w Centrum Testowym BET można przeprowadzać następujące badania:

W skrzyni mgły solnej i urządzeniu Kesternich można przeprowadzać wymagane serią norm DIN / EN / IEC 62561 badania kondycjonowania (badania starzenia). Skrzynia mgły solnej umożliwia przeprowadzanie opisanych w normie IEC 60068-2-52 cyklicznych badań w oparach mgły solnej (poziom rygoru 2). Zachowanie w atmosferze wilgotnej zawierającej siarkę wg ISO 6988 jest przeprowadzane w urządzeniu Kesternich.

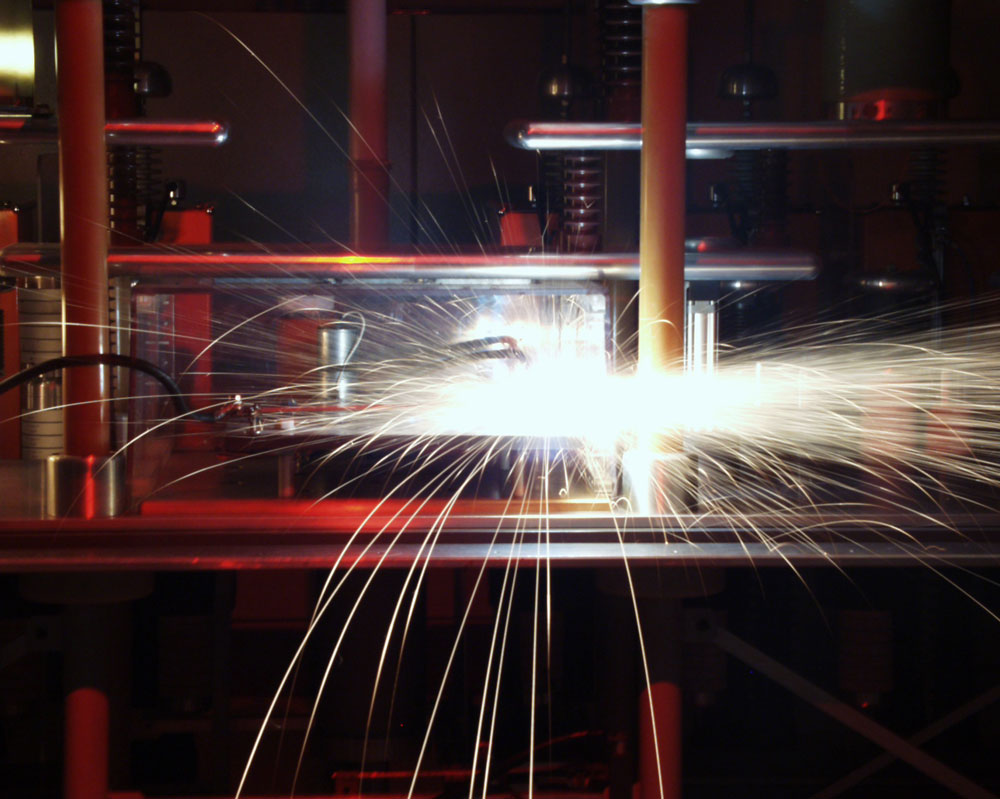

Za pomocą generatora prądów udarowych można przeprowadzać badania piorunowe zgodnie z serią norm DIN / EN / IEC 62561, do 200 kA i z kształtami fali 10/350 oraz 8/20. Umożliwia to testowanie komponentów systemów ochrony odgromowej, takich jak elementy łączące, materiały przewodów, iskierniki separacyjne, liczniki udarów piorunowych i elementu do izolowanych systemów ochrony odgromowej.

Różne procedury pomiarowe umożliwiają dalsze badania elektryczne, takie jak kontrola rezystancji zestyków lub specyficznej rezystancji elektrycznej materiałów przewodów, a także pomiary rezystancji izolacji.
