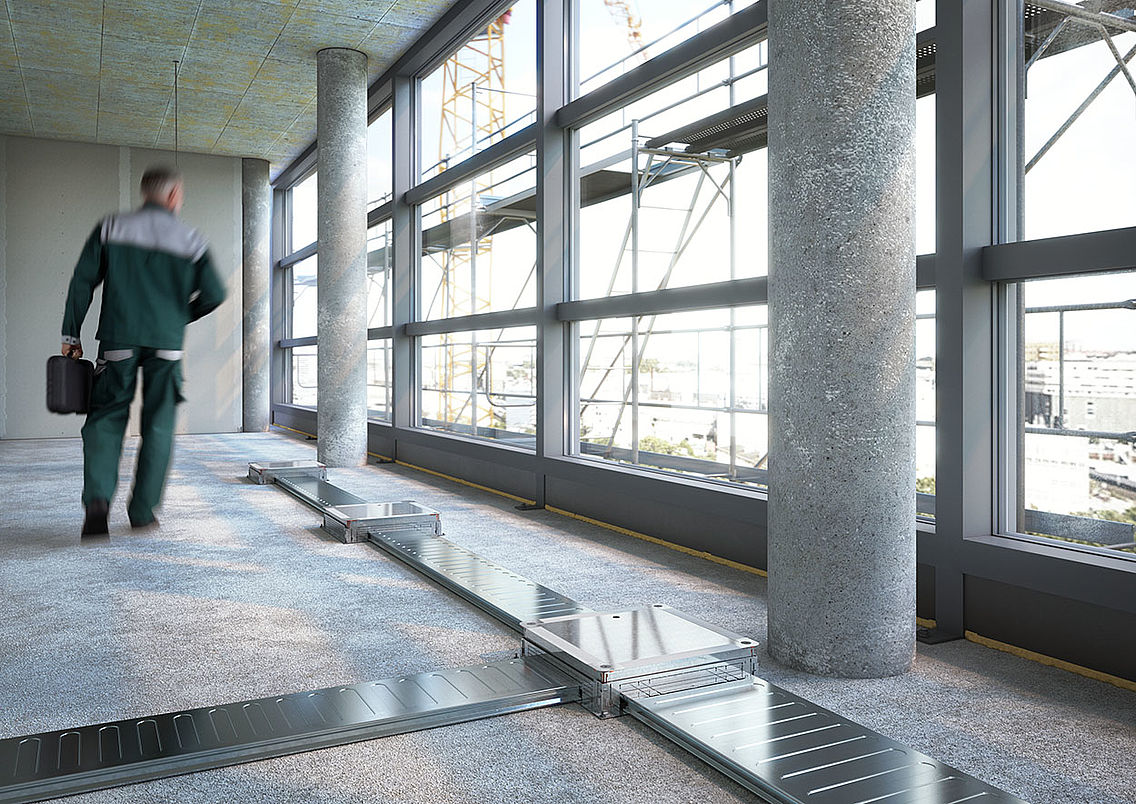

Podpodłogowy system kanałów EÜK jest idealnym rozwiązaniem do zasilania dużych powierzchni, na przykład biurowych i administracyjnych. Zapewnia dużą elastyczność zasilania z podłogi i wyróżnia się dwuczęściową puszką podciągową (UZD) oraz odpowiednim, dwuczęściowym kanałem EÜK. To rozwiązanie znacząco ułatwia montaż kanałów oraz prowadzenie kabli.
Przegląd wszystkich zalet
- Wytrzymały i wszechstronny system: odpowiedni do wszystkich rodzajów wylewek
- Nadaje się do szerokiej gamy wykładzin podłogowych
- Brak nakładu pracy na ciągnięcie kabli podczas instalacji
- Szybkie układanie kabli i łatwy montaż kanałów
- Większa elastyczność instalacji podpodłogowej

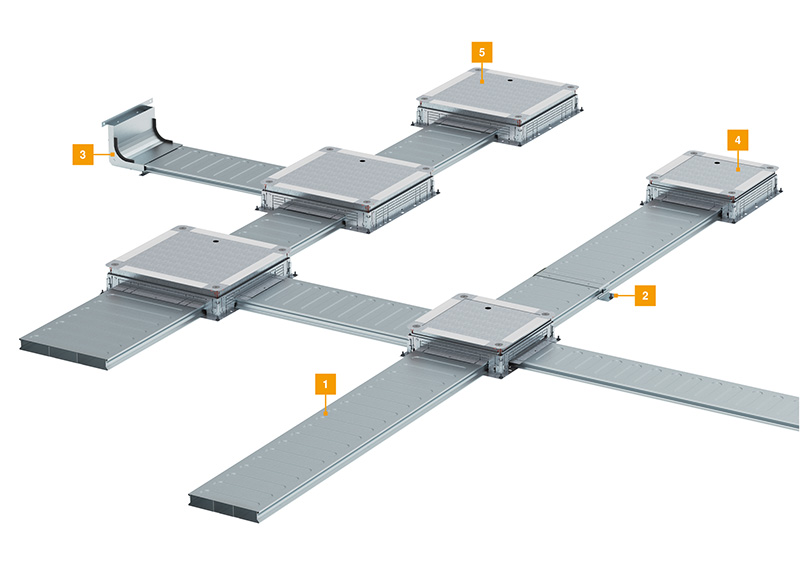

Zasada montażu EÜK
| 1 | Kanał podpodłogowy (2-częściowy) |
| 2 | Złączka (2-częściowa) |
| 3 | Kolanko pionowe (2-częściowe) |
| 4 | Puszka podpodłogowa 250 |
| 5 | Puszka podpodłogowa 350 |

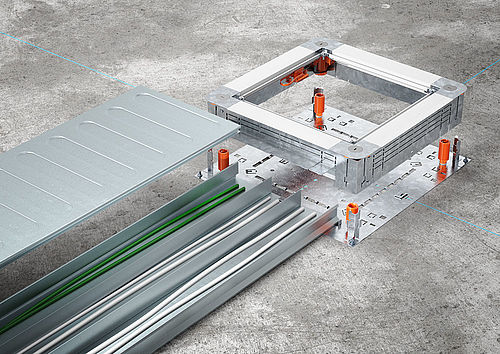

Optymalny dostęp do instalacji: dwuczęściowa puszka podciągowa UZD
Dwuczęściowa puszka podciągowa UZD systemu EÜK znacząco ułatwia pracę na placu budowy. Jest to możliwe między innymi dzięki poniższym właściwościom produktu:

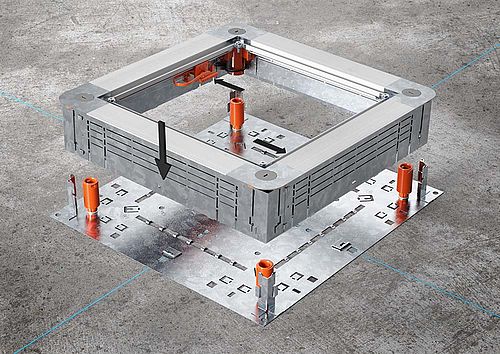

- Poziomowanie UZD w zakresie 80–160 mm bez użycia narzędzi
- Elementy narożne o konstrukcji hybrydowej
- Montaż płyt ochronnych bez użycia narzędzi
- Duży zakres regulacji wysokości do struktur podłogowych do 320 mm za sprawą dodatkowych tulei i modułów do wyrównywania wysokości
Łatwy montaż i solidna konstrukcja

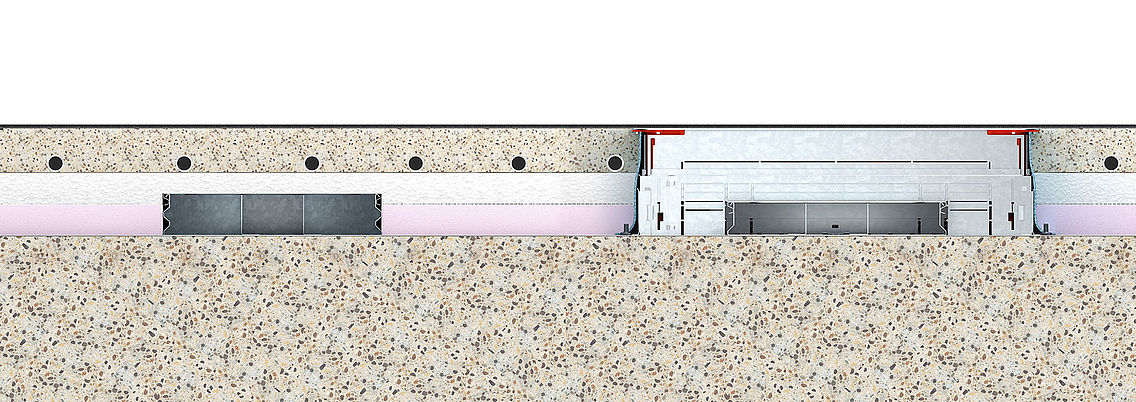

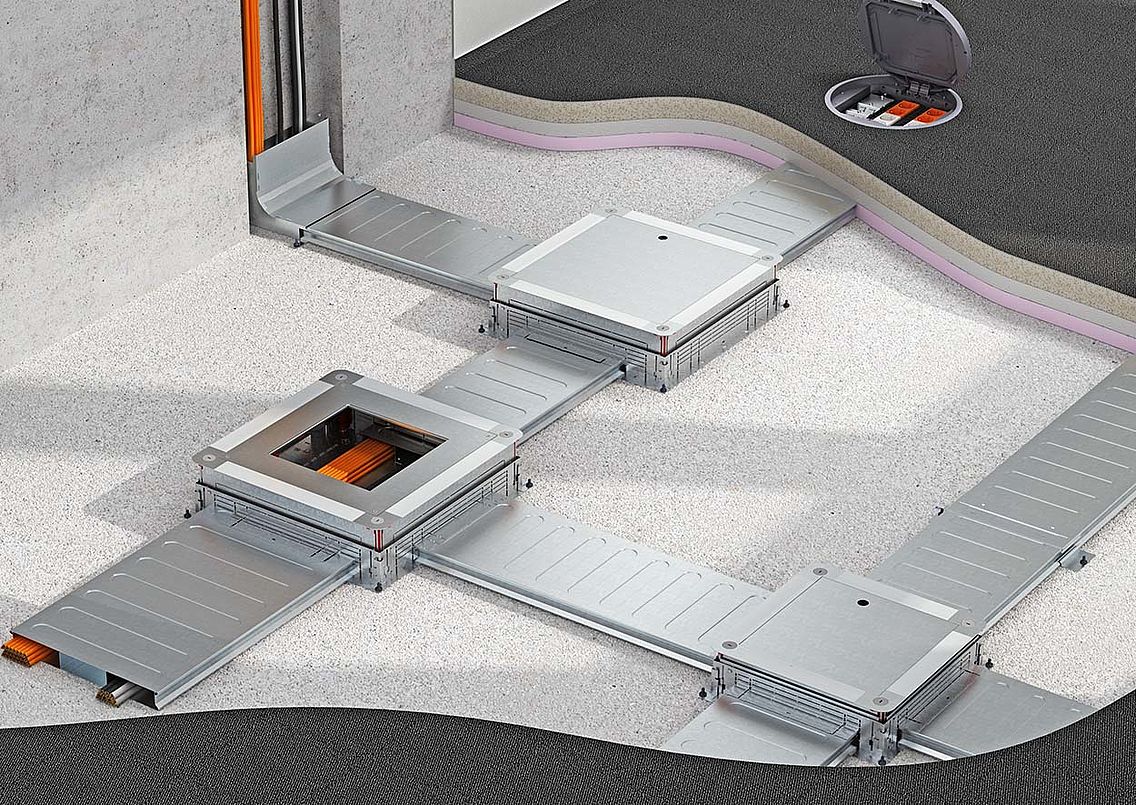

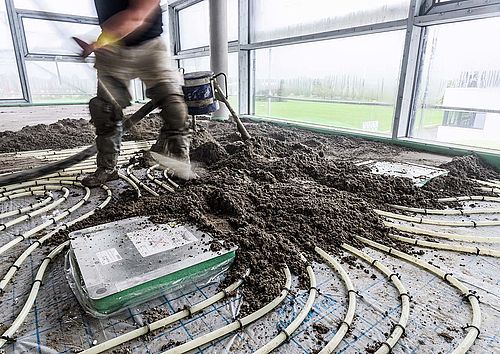

Kanały i puszki podpodłogowe systemu EÜK marki OBO są montowane bezpośrednio na surowym betonie. Aby zapobiec utracie ciepła i przenoszeniu dźwięków, stosuje się warstwy izolacji akustycznej. Warstwy te otaczają system kanałów na całej powierzchni. Możliwe jest także połączenie z ogrzewaniem podłogowym w jastrychu. Wówczas system kanałów znajduje się pod ogrzewaniem podłogowym i jest tym samym całkowicie oddzielony w warstwie izolacyjnej.
System pokazuje swoje mocne strony podczas fazy konstrukcyjnej. Podczas całego montażu jest on kompletnie zamknięty. Puszki podpodłogowe są zabezpieczone od góry montażową pokrywą ochronną. Dzięki temu ciała obce nie mogą wniknąć do środka systemu, a wnętrze pozostaje czyste. Standardowe puszki podpodłogowe obejmują szeroki zakres regulacji od 80 do 160 mm wysokości jastrychu. Dodatkowa zaleta: puszki podpodłogowe można odłączyć i zamontować swobodnie w jastrychu. Odłączenie zapobiega pękaniu sąsiadującej wykładziny podłogowej i jastrychu.
Gniazda oraz przyłącza transmisji danych i multimediów można w elastyczny sposób zainstalować dzięki serii Modul 45 firmy OBO. Moduły te można montować we wszystkich puszkach instalacyjnych za pomocą wsporników uniwersalnych. Puszki instalacyjne dostępne są w formie modułowych kaset i wkładów urządzeń.
Wytrzymałość i uniwersalność
System EÜK nadaje się do wszystkich rodzajów wylewek, na przykład jastrychów cementowych, lanych, płynnych lub grzewczych. Wymiana wykładziny podłogowej także nie stanowi problemu. System ten nadaje się nie tylko do wszystkich rodzajów wylewek, ale także do szerokiej gamy wykładzin podłogowych, na przykład do kamienia, marmuru, drewna lub wykładzin tekstylnych. System EÜK udowadnia swoją wszechstronność także w dziedzinie czyszczenia podłogi: jest kompatybilny z wykładzinami czyszczonymi na sucho, wilgotno, a nawet mokro.
