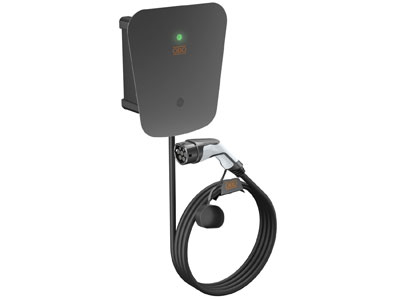

Ładowarka OBO Ion Wallbox

Prosta. Bezpieczna. Przemyślana.

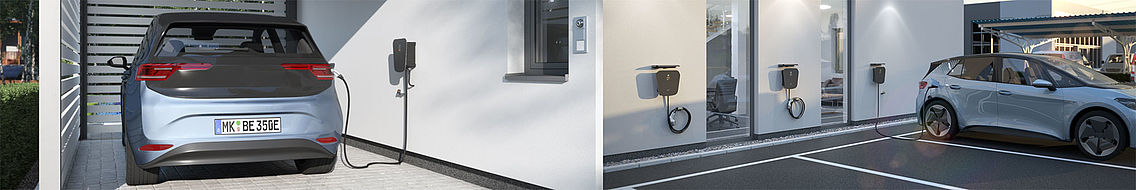

Mobilność elektryczna nieustannie się rozwija i rewolucjonizuje świat. Zarówno za sprawą pojazdów i doświadczeń, które oferują, jak i infrastruktury ładowania. Naszą odpowiedzią na ten trend jest gotowa do podłączenia ładowarka OBO Ion Wallbox do zoptymalizowanego pod kątem fotowoltaiki ładowania pojazdów elektrycznych – w domu lub, dla całej floty, na terenie firmowym. Wytrzymała na uderzenia obudowa zgodna z IK08 czyni ją niezwykle solidną, a klasa ochrony IP66 umożliwia zastosowanie zarówno we wnętrzach, jak i w zabezpieczonych obszarach zewnętrznych.

Przegląd zalet ładowarki OBO Ion Wallbox

Ładowanie zgodnie z Mode 3 według EN IEC 61851-1
Ładowanie jedno-, dwu- lub trójfazowe
Moc ładowania ustawiana dynamicznie w krokach co 1 A: od 1,4 do 22 kW (ustawienie fabryczne 11 kW)
Z ręcznym przełączaniem mocy ładowania na 11 kW
Bezpotencjałowy zestyk wyzwalający, np. do instalacji fotowoltaicznych, odbiorników zewnętrznego sterowania obciążeniem, zegara włączającego, modułu RFID i technologii Smart Home

Protokół Modbus RTU przez interfejs RS-485 do komunikacji dwukierunkowej
Zainstalowany na stałe kabel ładowania 5 m z wtyczką typu 2 do wszystkich standardowych typów pojazdów, z uchwytem kablowym
Z Green Zero Switch: pobór prądu w trybie czuwania 0,0 kW
Praktyczne funkcje: zintegrowane monitorowanie temperatury, monitorowanie prądu resztkowego DC, informacje o statusie za pomocą diody LED

Opcjonalna ochrona przed wiatrem i opadami: Ładowarka OBO Ion Wallbox jest przeznaczona do montażu we wnętrzach i w chronionych obszarach zewnętrznych. Opcjonalnie dostępne jest zadaszenie ochronne, które zapewnia dodatkową ochronę i umożliwia komfortową obsługę w przypadku wyeksponowanego ustawienia.
Do wyboru wersje otwarte lub zamykane: Ładowarka Ion Wallbox jest dostępna w wersjach z przełącznikiem kluczykowym lub praktycznym przyciskiem. W łatwo dostępnych miejscach parkingowych zaleca się stosowanie wariantu z przełącznikiem kluczykowym. W prywatnych garażach lub innych miejscach niezawodnie zabezpieczonych przed nieupoważnionym dostępem można stosować również wariant z przyciskiem.
Opcjonalnie ze zintegrowaną ochroną przepięciową: Do zastosowań z przewodem zasilającym o długości ponad dziesięciu metrów lub bez ogranicznika przepięć zainstalowanego w miejscu montażu firma OBO oferuje wariant Ion Wallbox ze zintegrowaną ochroną przeciwprzepięciową (typu 2 + D1 dla przewodów danych) zgodną z normą DIN VDE 0100-443. Tym sposobem zarówno sama stacja ładowania, jak i podłączony do niej pojazd elektryczny są chronione przed szkodami spowodowanymi przepięciami.

Zrównoważone i wydajne ładowanie pojazdów elektrycznych

Przemyślana technika, prosty montaż, bezpieczeństwo skrojone na wymiar: ładowarki Ion Wallbox dają dwie możliwości ładowania zoptymalizowanego pod kątem fotowoltaiki.

Statyczne ładowanie nadmiarem prądu fotowoltaicznego

W tym wariancie proces ładowania za pomocą OBO Ion Wallbox jest sterowany przez zewnętrzną jednostkę, która od zdefiniowanego nadmiaru energii fotowoltaicznej wysyła sygnał zezwolenia. Do tych jednostek zaliczają się:

Konwerter fotowoltaiczny
Odbiornik zewnętrznego sterowania obciążeniem
Zegar włączający, przełącznik kluczykowy/zamek szyfrowy/moduł RFID
Technologia Smart Home

Przy nadmiarze energii fotowoltaicznej proces ładowania włącza się automatycznie. Jeśli energia fotowoltaiczna jest niewystarczająca, proces ładowania zostaje automatycznie przerwany. W razie potrzeby za pomocą podłączonego szeregowo przełącznika zewnętrznego (np. przełącznika natynkowego IP 44) możliwe jest w każdym momencie przełączenie na ładowanie niezależne od statusu fotowoltaiki.

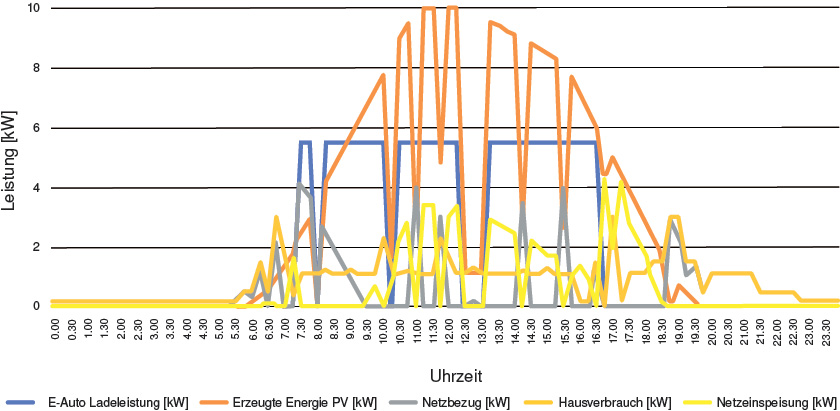

Przykład z instalacją solarną 10 kW AC (w letni dzień)

Ładowanie pojazdu	44	kWh
Udział fotowoltaiki:	36,025	kWh
Samowystarczalność	81,87	Procent
Czas ładowania	9,25	H
Moc ładowania	5,5	kW

Zalety statycznego ładowania nadmiarem prądu fotowoltaicznego

Wzrost samowystarczalności o 10–15 %
Ekonomiczne koszty realizacji
Łatwe i nieskomplikowane doposażanie
Zapewniona kompatybilność z różnymi falownikami/licznikami Smart Meter

Dynamiczne ładowanie nadmiarem prądu fotowoltaicznego

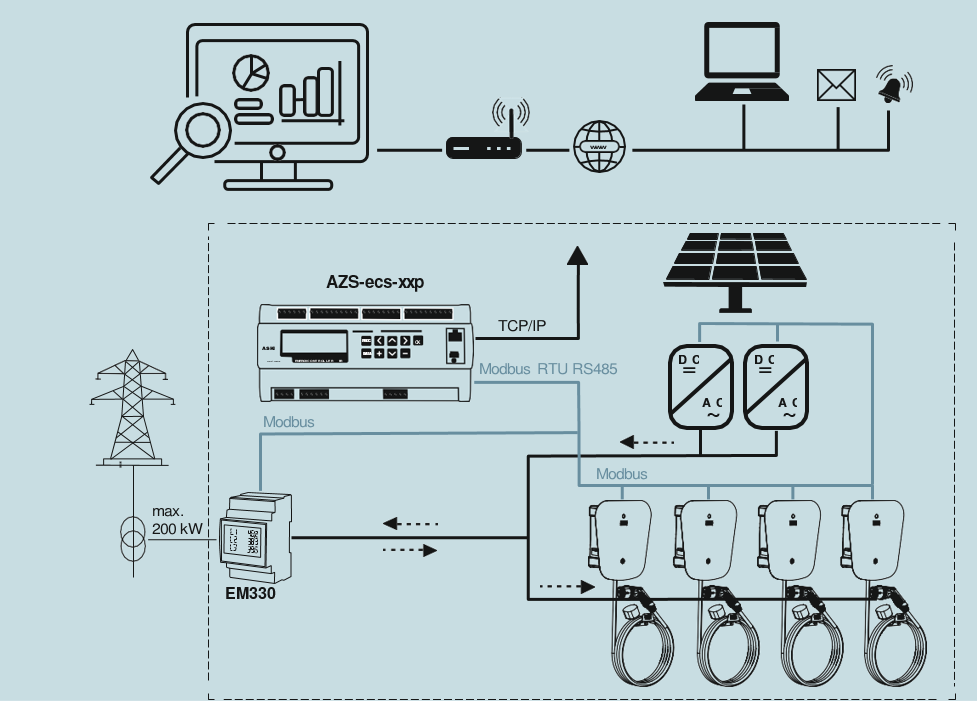

Ładowarkami Ion Wallbox można dynamicznie sterować przez zewnętrzny kontroler Modbus RTU 485. Można za jego pomocą sterować m.in. następującymi funkcjami:

Ładowanie nadmiarem energii fotowoltaicznej
Dynamiczne zarządzanie obciążeniem
Cyfrowe uwierzytelnianie w przeglądarce lub aplikacji

Ładowanie pojazdu	44	kWh
Udział fotowoltaiki	41,15	kWh
Samowystarczalność	93,52	Procent
Czas ładowania	8,5	H
Moc ładowania	Do 9	kW

Zalety dynamicznego ładowania nadmiarem prądu fotowoltaicznego

Maksymalna samowystarczalność nawet o 30 %
Możliwość wyboru wielu programów ładowania
Możliwość obsługi cyfrowej przez sieć lub aplikację
Łatwe i nieskomplikowane doposażanie
Kompatybilność z różnymi urządzeniami EMS

W połączeniu z opcjonalnym urządzeniem EMS proces ładowania włącza się automatycznie przy nadmiarze energii fotowoltaicznej i może zostać optymalnie dostosowany. W przypadku niedostatecznej energii fotowoltaicznej ładowanie zostaje automatycznie zredukowane i przerwane. Programowanie i ustawianie czasów ładowania można przeprowadzić indywidualnie.

Warianty Ion Wallbox w skrócie

Ładowarka Ion Wallbox jest dostępna w czterech różnych wariantach, aby można było dobrać odpowiednią stację ładującą do wszystkich miejsc instalacji o różnych wymaganiach:

Ion Basic: z wyłącznikiem ciśnieniowym, bez zabezpieczenia przepięciowego
Ion Key: z przełącznikiem kluczykowym, bez zabezpieczenia przepięciowego
Ion Basic Protect: z wyłącznikiem ciśnieniowym i zabezpieczeniem przepięciowym
Ion Key Protect: z przełącznikiem kluczykowym i zabezpieczeniem przepięciowym

Od Twojej ładowarki Ion Wallbox dzieli Cię tylko kliknięcie. Przyjrzyjmy się bardziej szczegółowo wariantowi Protect, który jest dostępny tylko w OBO:

Zintegrowana ochrona przeciwprzepięciowa: ładowarka Wallbox w wersji Ion Protect

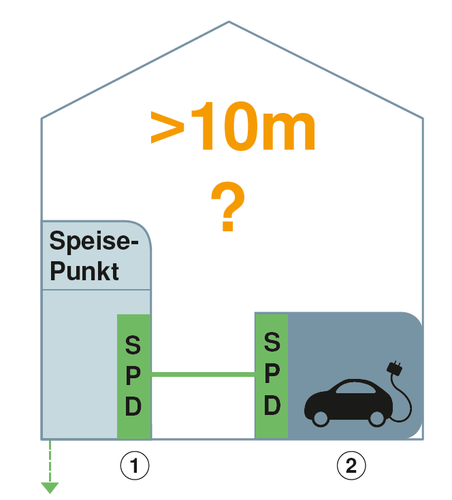

Norma VDE 0100-443 wymaga odpowiedniej ochrony przeciwprzepięciowej. Jeśli w budynku jej nie ma, przy tworzeniu nowego obwodu prądowego dla ładowarki należy zastosować w punkcie zasilania instalacji ogranicznik przepięć SPD co najmniej typu 2. W przypadku przewodów o długości powyżej dziesięciu metrów zalecane jest dodatkowe zabezpieczenie przeciwprzepięciowe na ładowarce, chroniące ładowarkę i pojazd elektryczny. Ochrona przeciwprzepięciowa obowiązuje również dla podłączania przewodów danych między ładowarką Wallbox a np. instalacją fotowoltaiczną oraz między ładowarką Wallbox a pojazdem elektrycznym.

Dzięki wersji Ion Protect ładowarki Wallbox wszystkie te wymagania można bardzo łatwo spełnić: ma ona już wbudowaną, zgodną z normami ochronę przepięciową. Takie rozwiązanie oferuje tylko firma OBO:

Ochrona od strony zasilania elektrycznego: urządzenie ochrony przeciwprzepięciowej, ogranicznik kompaktowy typu 2+3

Ochrona przeciwprzepięciowa w podrozdzielnicach zgodnie z VDE 0100-443 (IEC 60364-4-44)
Całkowita zdolność odprowadzania prądu udarowego do 60 kA (8/20)
Zintegrowane rozwiązanie 3+1 do systemów sieci TN i TT o szerokości modułu 45 mm
Wysokowydajna technika warystorowa
Z termicznym i dynamicznym urządzeniem separującym oraz optycznym wskaźnikiem funkcji

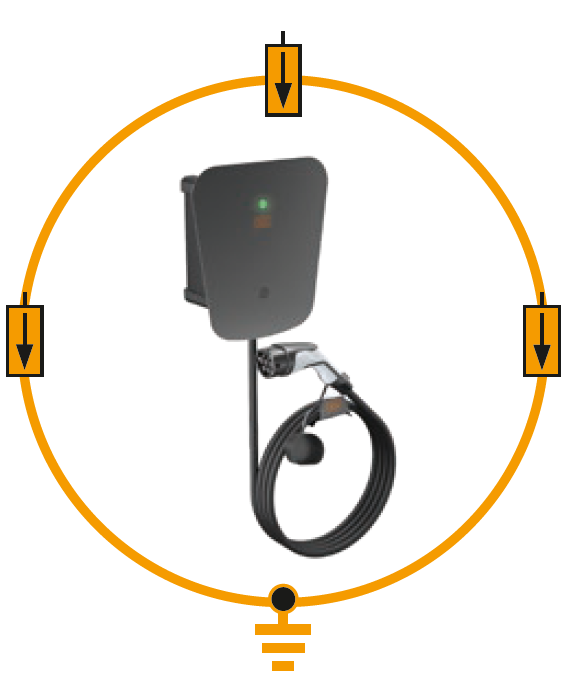

Ochrona od strony przewodu RS-485

Do zabezpieczenia od strony RS-485 między zewnętrznym sterowaniem a ładowarką Wallbox (Modbus RTU) dostępne są dwie różne opcje:

Do zabezpieczenia od strony RS-485 między zewnętrznym sterowaniem a ładowarką Wallbox (Modbus RTU)

Szeregowy ogranicznik przepięć,
2-polowy, wersja 12 V
Bariera odgromowa z funkcją testową, wersja 12 V

Znamionowy prąd obciążenia 10 A
Ochrona przeciwprzepięciowa systemów wielożyłowych
Bezpośrednie uziemienie ekranu i bezśrubowe
zaciski przyłączeniowe
Szerokość jedynie 8,7 mm
Możliwość kontroli oprzewodowania ochronnego za pomocą Life Control
Duża szerokość pasma do 100 MHz

Szeregowy ogranicznik przepięć,
2-polowy, wersja 5 V
Bariera odgromowa z funkcją testową, wersja 5 V

Znamionowy prąd obciążeniowy 0,58 A
Ochrona przeciwprzepięciowa systemów wielożyłowych
Bezpośrednie uziemienie ekranu i bezśrubowe
zaciski przyłączeniowe
Szerokość jedynie 8,7 mm
Możliwość kontroli oprzewodowania ochronnego za pomocą Life Control
Duży zakres częstotliwości 0–100 MHz

Przegląd modeli i wyposażenie

	Element	6570020	6570022	6570024	6570026
		Ion Wallbox Basic	Ion Wallbox Key	Ion Wallbox Basic Protect	Ion Wallbox Key Protect
1	Osłona przednia
2	Dioda stanu ładowarki Wallbox
3	Ochrona przeciwprzepięciowa Dioda stanu	X	X
4	Włącznik/wyłącznik bez autoryzacji		X		X
4	Włącznik/wyłącznik z autoryzacją (przełącznik kluczykowy)	X		X
5	Wtyk ładowania typ 2
6	Uchwyt ścienny dla kabla ładowania
7	Kabel ładowania 5 m
8	Wprowadzenie przewodu zasilającego
9	Tabliczka znamionowa ładowarki Ion Wallbox z kodem QR
10	Kontroler ładowania Mode 3
11	Bezpiecznik topikowy 1 A 250 VAC 5x20
12	Ochrona przeciwprzepięciowa Zasilanie V10 Compact	X	X
13	Bezpiecznik instalacyjny
14	Monitorowanie prądu szczątkowego DC
15	zaciski przyłączeniowe
16	Ochrona przeciwprzepięciowa Teleinformatyka MDP 5 V	X	X
17	Ochrona przeciwprzepięciowa Teleinformatyka MDP 12 V	X	X

Dalsze przyszłościowe rozwiązania

OBO oferuje dalsze rozwiązania systemowe do ładowarki Ion Wallbox z zakresu ładowania zoptymalizowanego pod kątem fotowoltaiki. Zaliczają się do nich inne rozwiązania dla ochrony przepięciowej rozdzielnic niskiego napięcia, rozwiązania do zabezpieczonych na wypadek pożaru tras kabli i przewodów oraz obszerny wybór kablowych systemów nośnych, do prowadzenia przewodów, na przykład w garażach podziemnych.

Film montażowy – Ion Wallbox

Więcej informacji

Zachęcamy do obejrzenia naszego filmu montażowego na temat Ion Wallbox lub pobrania naszej broszury zawierającej kompaktowe podsumowanie wszystkich informacji dotyczących ładowarki Ion Wallbox.
