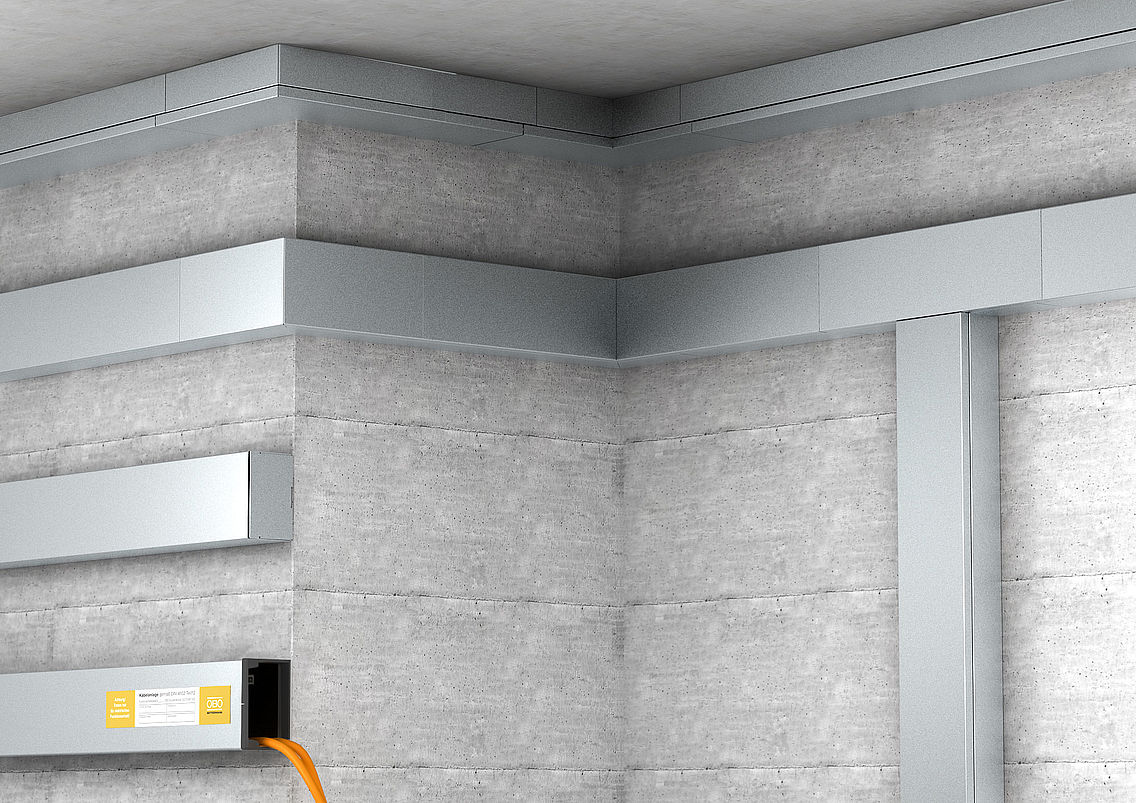

Kanały instalacyjne LKM: niezawodna ochrona kabli i przewodów
Kanały instalacyjne OBO z metalu wielokrotnie już sprawdziły się jako stabilny system pracujący w trudnym środowisku, takim jak otoczenie przemysłowe lub zakłady budowy maszyn. Tworzą zamknięty system, który umożliwia łatwą instalację uzupełniającą, także z wykorzystaniem wstępnie konfekcjonowanych wtyczek. System kanałów chroni przewody maszyn lub urządzeń przed mechanicznym obciążeniem i zabrudzeniem. Kable i przewody są dzięki temu prowadzone nie tylko w sposób zgodny z przepisami i bezpieczny, ale także z dbałością o wygląd. Kanały instalacyjne uzupełniają kształtki i akcesoria, takie jak pierścienie do ochrony krawędzi i końcówki, które pozwalają na jeszcze elastyczniejsze projektowanie systemu.

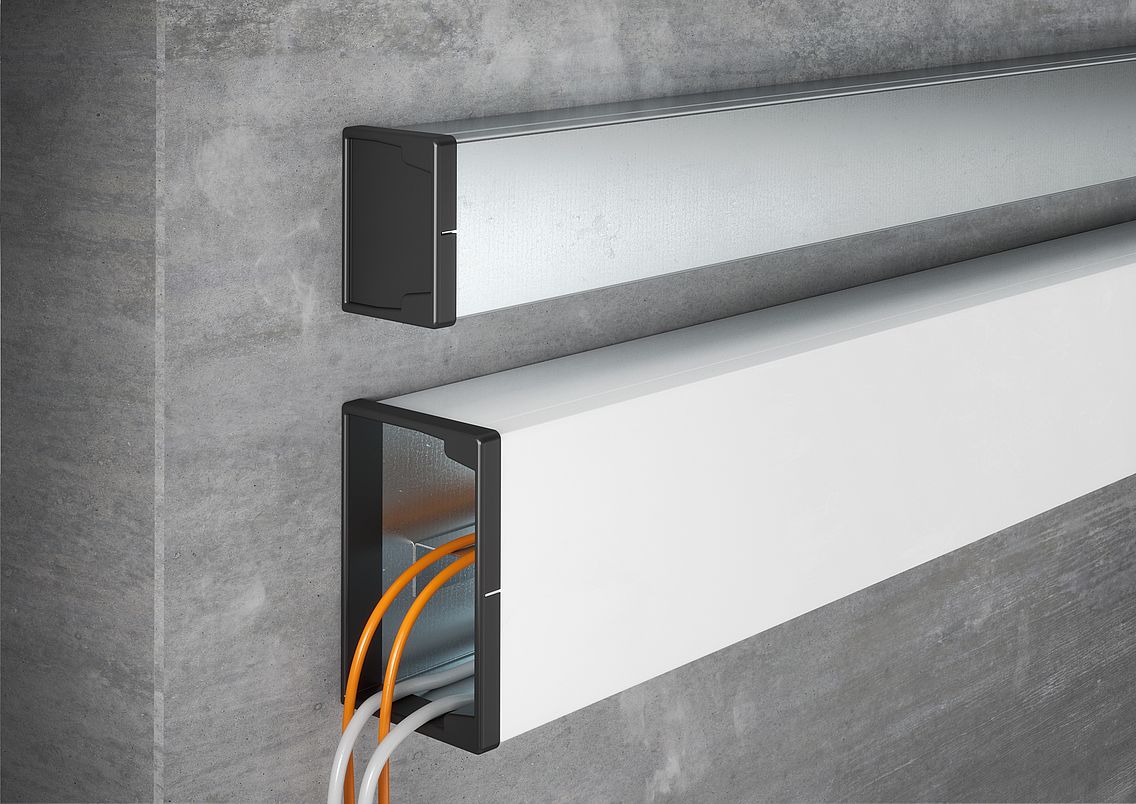

Pierścienie ochronne do krawędzi: szybki i nieskomplikowany montaż uzupełniający
Pierścienie ochronne do krawędzi systemu LKM pozwalają na nieskomplikowany montaż uzupełniający – także wtedy, gdy kanały są już zamontowane na ścianie, a nawet wypełnione przewodami. Pierścienie wykonane są z materiału niezawierającego halogenów i wyróżniają się estetycznym wyglądem oraz przyjazną dla użytkownika formą. Dostępne są także końcówki o jednakowej konstrukcji.
Kanały instalacyjne do każdego zastosowania: wybór wielkości i rodzaju powierzchni
W systemie LKM dostępnych jest ogółem dziesięć różnych rozmiarów kanałów, dzięki czemu można szybko i łatwo znaleźć odpowiedni kanał LKM do danej sytuacji montażowej. Powierzchnie wszystkich dostarczanych kanałów są dostępne w wersji FS (cynkowane metodą Sendzimira) i FSK (cynkowane z białą powłoką z tworzywa sztucznego). Dostępne są również rozwiązanie specjalne we wszystkich kolorach RAL. Dzięki temu kanały LKM mogą idealnie dopasować się optycznie do różnorodnego otoczenia. Przewodnik wyboru OBO obejmuje zestawienie wszystkich kanałów instalacyjnych i pozwala w kilku krokach znaleźć odpowiedni wariant LKM.
Ochrona i podtrzymanie funkcji
Kanałyinstalacyjne LKM z metalu sprawdzają się zarówno jako system prowadzenia, jak i ochrony kabli i przewodów, a także podtrzymania funkcji. Prowadzenie kabli za pomocą metalowego kanału kablowego LKM jest dopuszczone jako specyficzny rodzaj prowadzenia kabli do utrzymania elektrycznych klas funkcjonalności od E30 do E90 zgodnie z DIN 4102, cz. 12. Kanał LKM20030 został przebadany specjalnie dla kabli sygnalizacji przeciwpożarowej i zdalnej. Kanał LKM60100 został przebadany specjalnie dla kabli zasilających, a także sygnalizacji przeciwpożarowej i zdalnej.
Praktyczna instalacja

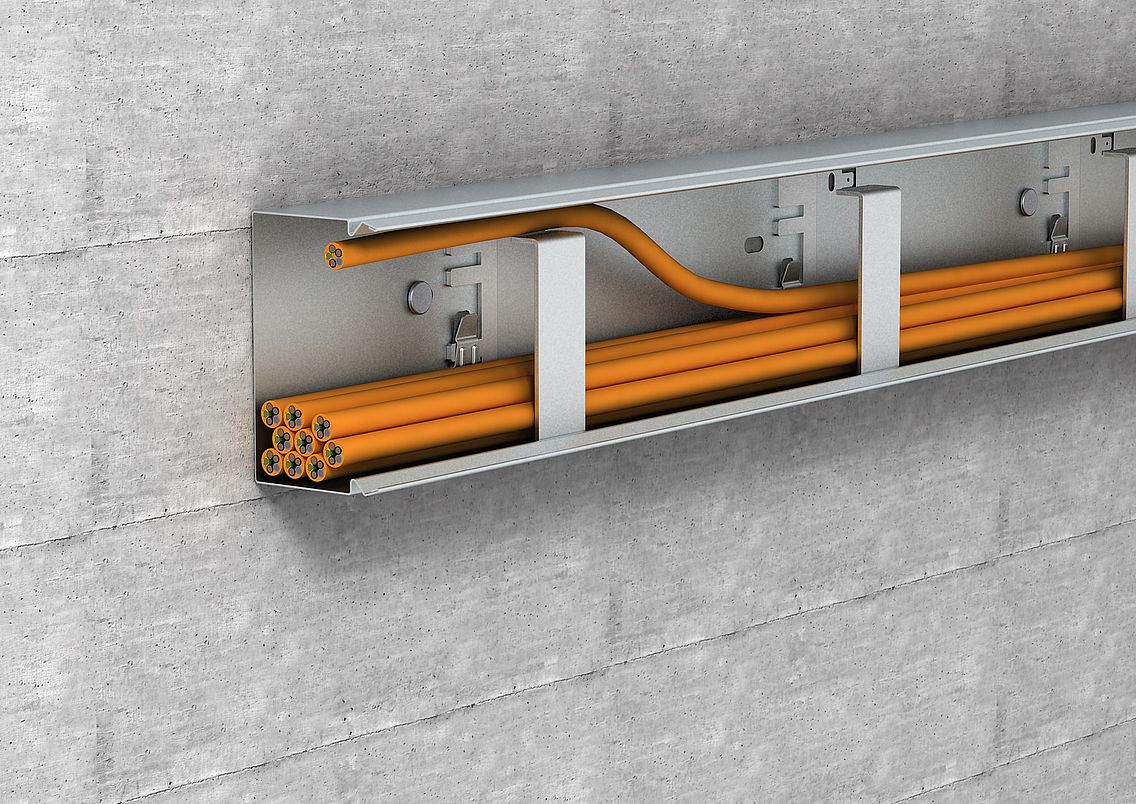

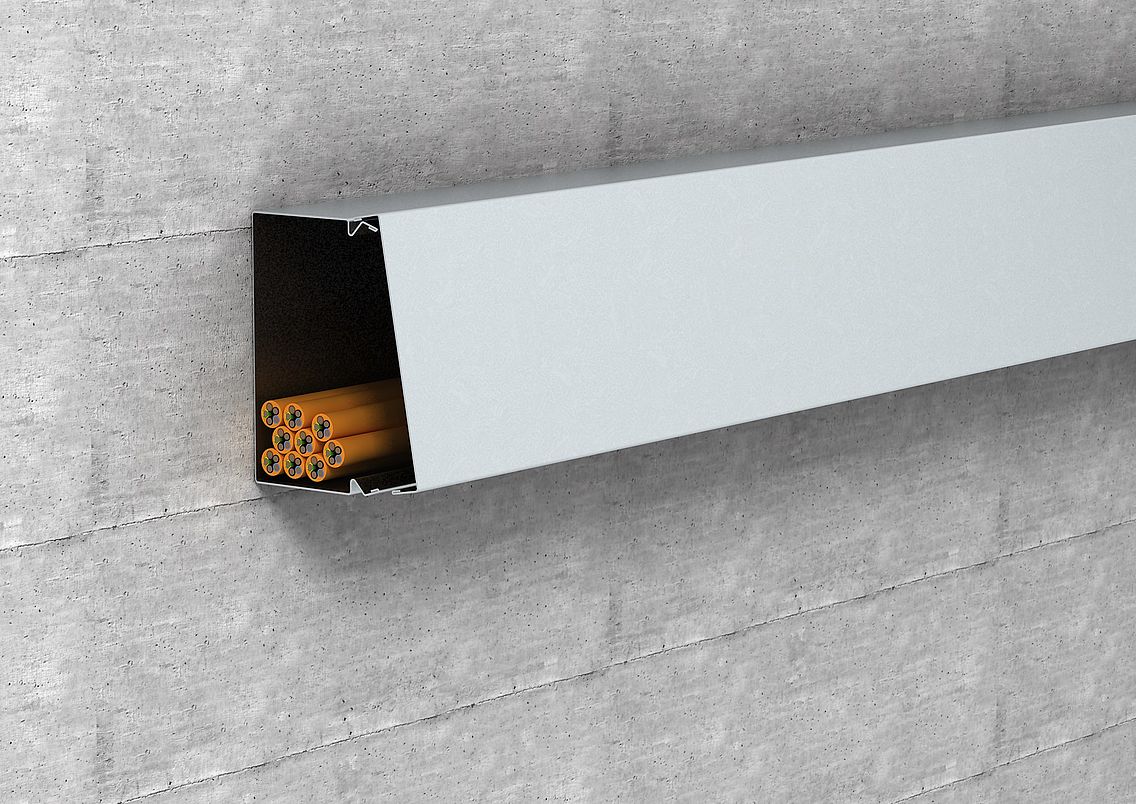

Kanały instalacyjne LKM mogą być także wykorzystywane do poziomego montażu ściennego i stropowego. W przypadku kanału typu LKM60100 można stosować klamry mocujące dla zabezpieczenia przed wypadaniem kabli. Po zakończeniu instalacji kabli pokrywa kanału jest po prostu nakładana na jego podstawę. Wyrównanie potencjałów między pokrywą a podstawą oraz różnymi długościami kanałów jest zagwarantowane bez zastosowania dodatkowych elementów łączących. Pozwala to zaoszczędzić czas i zapewnia niezawodną ochronę.

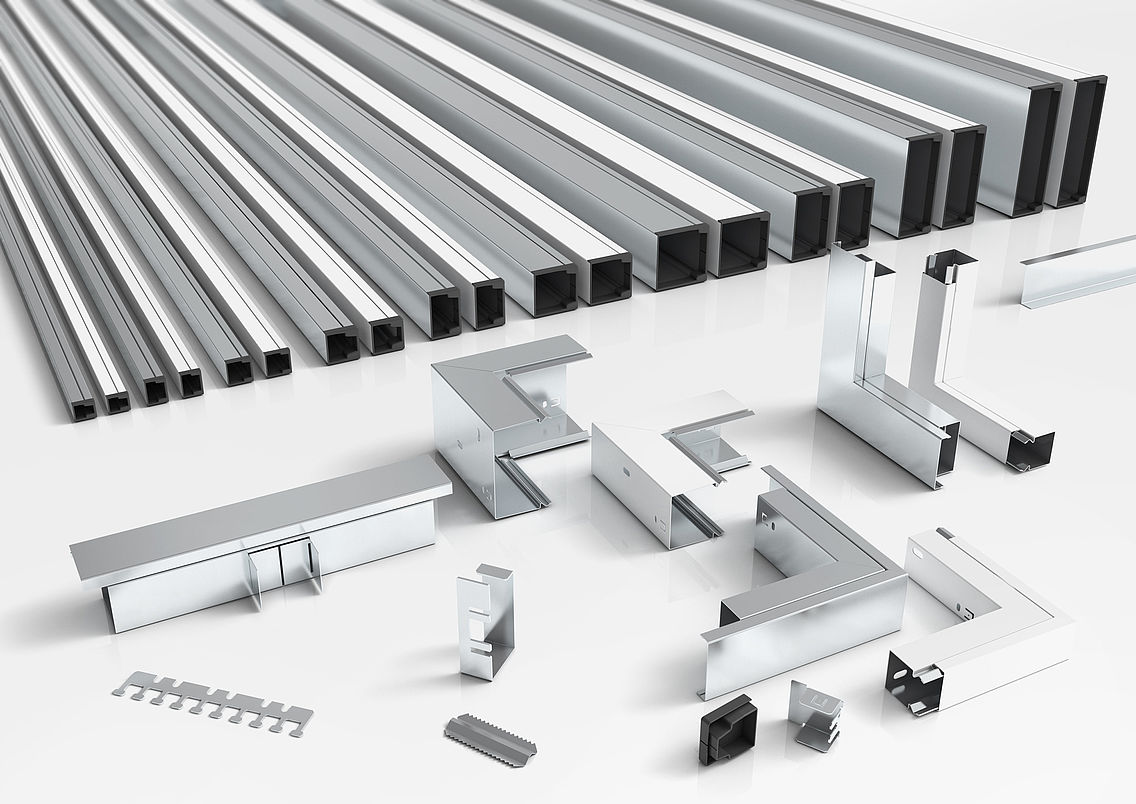

Przemyślane w każdym szczególe

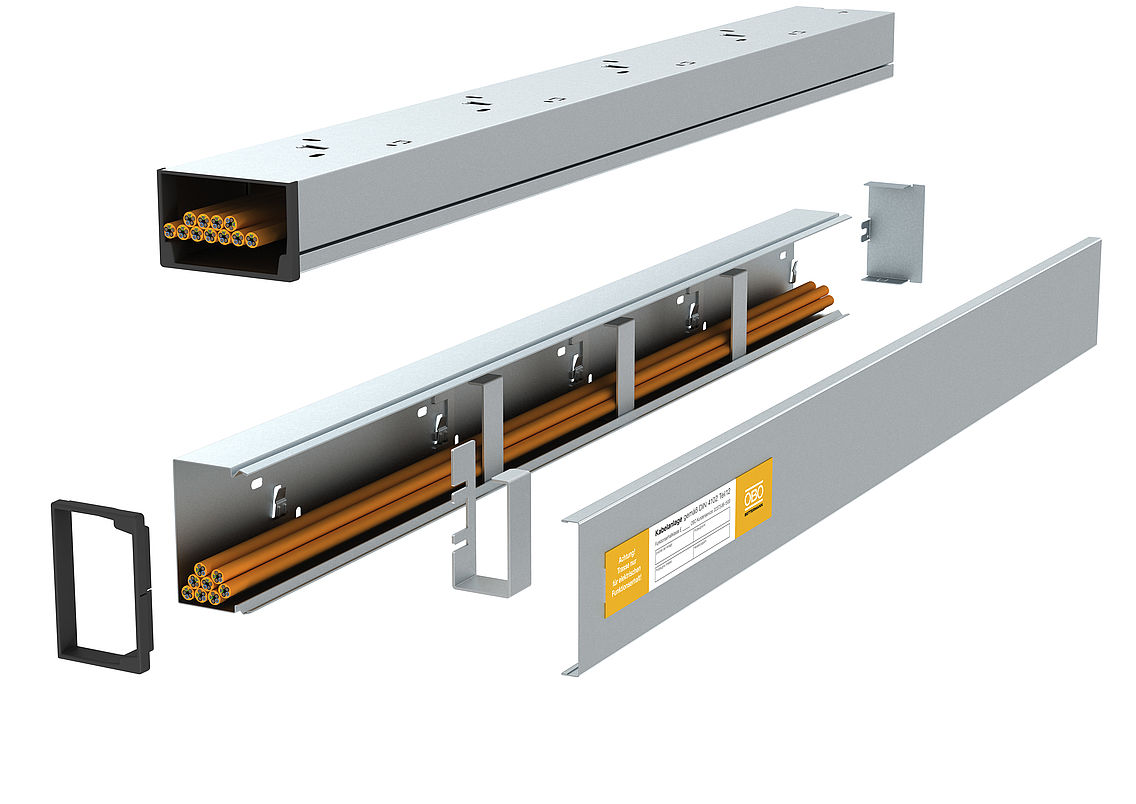

Wiele efektywnych akcesoriów montażowych powoduje, że kanały instalacyjne LKMsą szczególnie niezawodnymi towarzyszami kabli i przewodów:
- Pierścień ochrony krawędzi jest nakładany na nieosłonięte końce kanałów LKM i zapobiega uszkodzeniom wyprowadzonych kabli.
- Pierścienie ochronne do krawędzi zapewniają dodatkową elastyczność i pozwalają na nieskomplikowany montaż uzupełniający – także wtedy, gdy kanały są już zamontowane na ścianie, a nawet wypełnione przewodami.

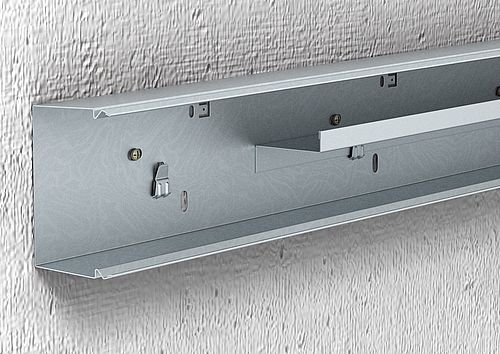

- Przegroda jest wkładana w języczki na dnie, co zapewnia wyrównywanie potencjałów bez dodatkowych elementów pomocniczych.

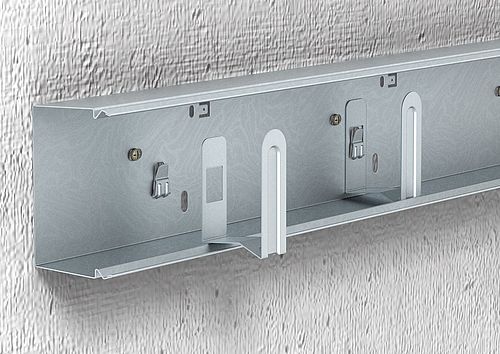

- Klamrę kanału nakłada się na perforację w dnie, a następnie zatrzaskuje w profilu pokrywy.

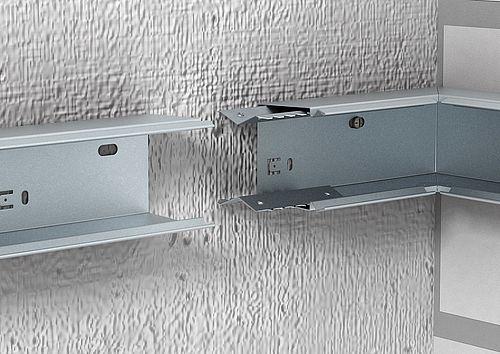

- Łącznik stykowy jest zapinany po zamontowaniu kanałów LKM od wewnątrz do łączonych części, co zapewnia wyrównywanie potencjałów między tymi dwiema częściami.

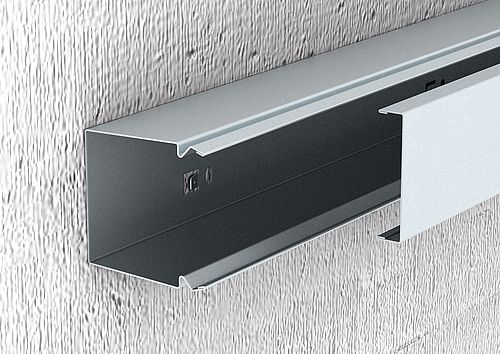

- Specjalny profil pokrywy zapewnia pewne wyrównywanie potencjałów między częścią górną i dolną.
- Uziemienie zapewnia nakładka przyłączeniowa w podstawie.
- Uchwyt przewodu jest mocowany za pomocą śrub montażowych. Kabel można upiąć w opaskach kablowych typu 565.
