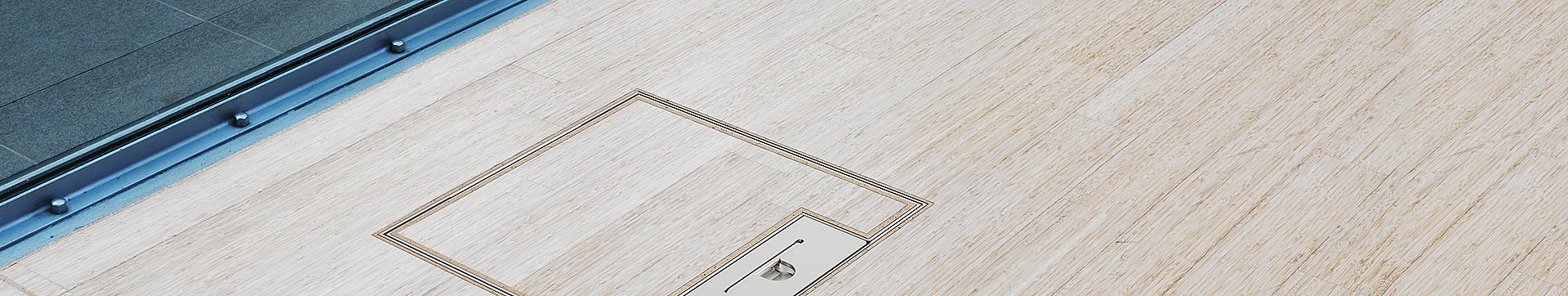

Ważne dla projektantów informacje o systemach instalacji podpodłogowych
Systemy podpodłogowe tworzą przestrzeń instalacyjną do przyłączy prądu, danych i mediów. OBO oferuje różne produkty i rozwiązania spełniające rozmaite wymagania, np. wysokość montażu czy sposób pielęgnacji podłogi.
Porównanie systemów instalacji podpodłogowych
| System instalacji podpodłogowych | Odsprzężane | Regulacja wysokości | Wysokie obciążenia | Czyszczenie na mokro | Wysokość montażowa | Liczba urządzeń | Średnica około | Wymiary prostokąta |
| Kasety zasilające GES | tak | nie | nie | tak | od 75 mm | 3 | ∅ 234 ∅ 294 ∅ 324 | 118 x 194 mm 222 x 222 mm 274 x 221 mm 264 x 264 mm |
| Kasety | tak | tak | tak | tak | od 90 mm | 6 10 12 | ∅ 214 ∅ 274 ∅ 304 | 199 x 199 mm 243 x 243 mm |
| okrągłe kasety zasilające GES R2 | tak | nie | tak | tak | od 85 mm | 2 | ∅ 104 | |
| kwadratowe kasety zasilające UDHOME | nie | tak | tak | tak | od 95 / 110 mm | 2 6 12 | 125 x 125 mm 205 x 205 mm 250 x 250 mm |

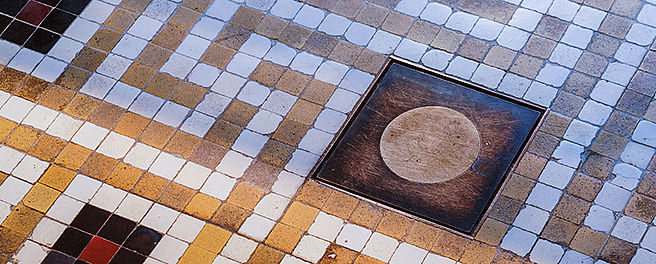

Planowanie i wybór odpowiedniego systemu instalacji podpodłogowych
Przy projektowaniu i doborze odpowiedniego systemu podpodłogowego należy rozważyć następujące wymogi.
- wymagania instalacyjne
- wymagania architektoniczne koncepcji budowlanych
- wymagania organizacyjne i wytyczne użytkownika
- wymogi bezpieczeństwa technicznego
Przy wyborze właściwego systemu kanałów należy kierować się tymi wymaganiami. Stworzone przez nas oprogramowanie OBO construct umożliwia szybkie i efektywne opracowanie projektu w tym zakresie.
Więcej informacji na temat wyboru właściwego systemu kanałów zamieściliśmy na naszej stronie poświęconej podpodłogowym systemom kanałów:

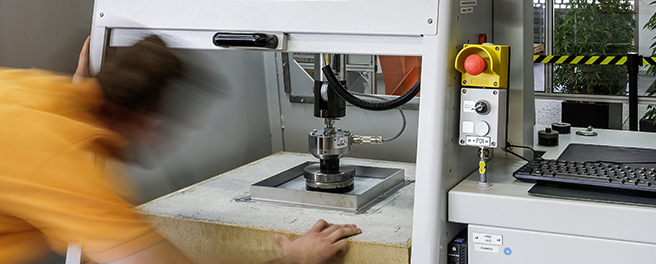

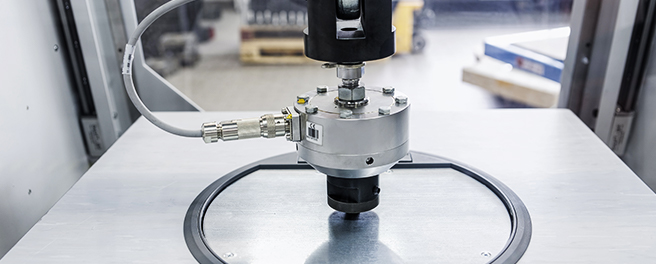

Obciążenie w systemach instalacji podpodłogowych
Norma DIN EN 50085-2-2 określa wymagania dotyczące obciążenia instalacji elektrycznych. Zgodnie z tą normą kaseta i/lub kaseta zasilająca, po obciążeniu, może zostać wygięta o maksymalnie 6 milimetrów. Jednakże w przypadku twardszych wykładzin podłogowych, takich jak kamień lub płytki, wygięcie o 6 milimetrów doprowadzi do ich złamania. Z tego powodu OBO zwiększyło wymagania jakościowe dotyczące wewnętrznych badań.

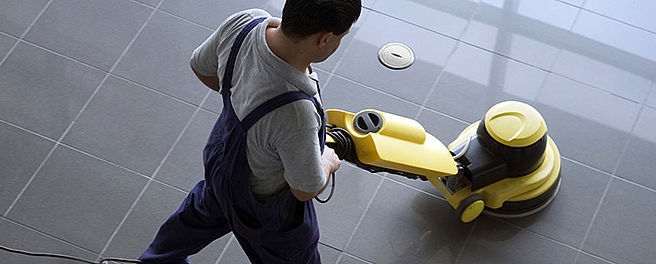

Czyszczenie na mokro po zamontowaniu systemów instalacji podpodłogowych
Wszystkie jednostki OBO przeznaczone do podłóg czyszczonych na mokro spełniają wymogi co najmniej klasy ochrony IPX4 w stanie zamkniętym zgodnie z wymogami EN 50085-2-2. Kasety zasilające z tubusem, w stanie użytkowania, również chronią instalację elektryczną przed dostaniem się wody do środka pomimo obniżonego stopnia do IP20.

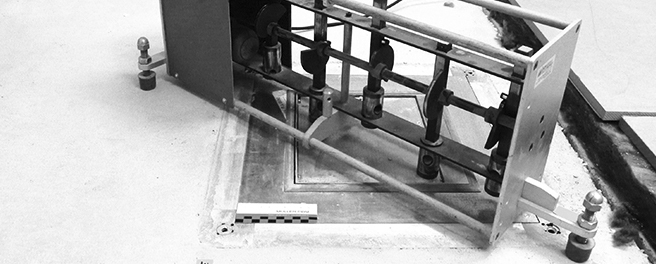

Izolacja akustyczna w systemach instalacji podpodłogowych
Systemy instalacji podpodłogowych są przeznaczone do montażu w jastrychach pływających. Zazwyczaj istnieją wymagania dla zarówno pionowego (tj. z piętra na piętro), jak i poziomego (tj. z sąsiadujących pomieszczeń) przenoszenie hałasu w powietrzu i odgłosu kroków.
Ponieważ systemy podpodłogowe przebiegają także pod ściankami działowymi, często podnoszona jest kwestia wpływu systemu na przenoszenie hałasu. Poziom przenoszenia hałasu w powietrzu i odgłosu kroków w systemie kanałów EUK, OKA, OKB oraz w kompletnych kasetach UDHOME4 został określony na podstawie badania przeprowadzonego przy współpracy z instytutem testowym MÜLLER BBM GmbH w Planegg koło Monachium.

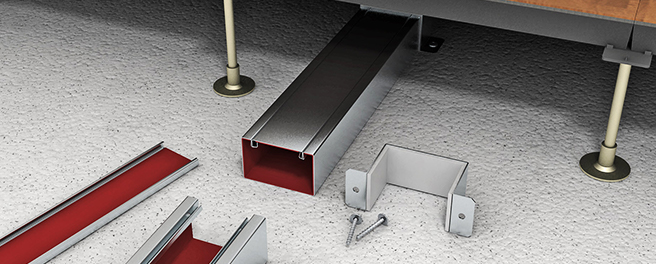

Ochrona przeciwpożarowa w systemach podpodłogowych
W Niemczech dla środków technicznych ochrony przeciwpożarowej w instalacjach przewodzących, czyli także w systemach instalacji podpodłogowej, obowiązuje dyrektywa wzorcowa o instalacjach (MLAR). Dodatkowo w podłogach systemowych obowiązuje dyrektywa wzorcowa o podłogach systemowych (MSysBöR). Odpowiedni do wymogów tej normy systemy instalacji podpodłogowych OBO Bettermann mogą być prowadzone na drogach ewakuacyjnych, pożarowych i przez ścianki pożarowe.
Normy dla systemów instalacji podpodłogowych
Normy można podzielić na dwie kategorie: wytyczne dla wykonawców oraz normy produktowe. Za przestrzeganie wytycznych dla wykonawców w pierwszym rzędzie odpowiedzialny jest instalator. Norma produktowa EN 50085-2-2 określa kryteria testowe dla systemów instalacji podpodłogowych. Systemy instalacji podpodłogowych firmy OBO Bettermann posiadają certyfikat VDE.
