Magic PV Flat Glue

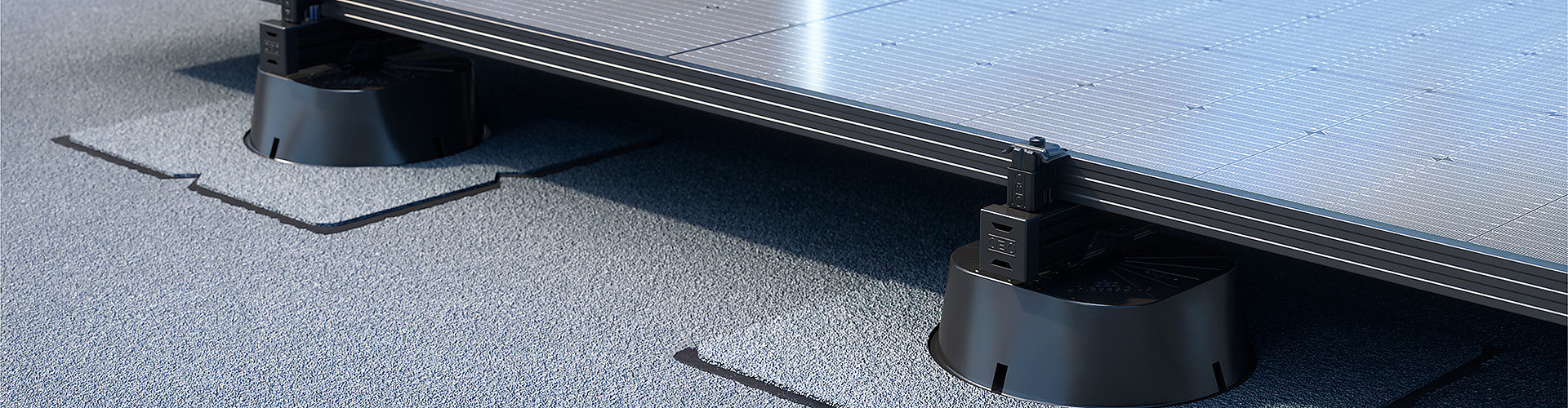

Uniwersalna podstawa Magic PV Flat Glue może być stosowana jako bezbalastowy system do montażu fotowoltaiki do maksymalnie 3° (odpowiada ok. 5%) na uszczelnieniu bitumicznym i do maksymalnie 10° (odpowiada ok. 17%) na pokryciach dachowych z tworzyw sztucznych. Zastosowanie na dachach spadzistych o większym nachyleniu jest możliwe wyłącznie po konsultacji z firmą OBO oraz sprawdzeniu statyki. Montaż następuje zgodnie ze standardem OBO, równolegle do dachu. Realizacja konstrukcji podniesionej również może być możliwa po konsultacji z OBO. Również w tym przypadku należy najpierw sprawdzić statykę. W przypadku konkretnych wymagań dotyczących projektu nasze biuro techniczne chętnie udziela pomocy, wspiera podczas planowania i wspólnie z Tobą szuka pasującego rozwiązania.
Produkt Magic PV Flat Glue jest przeznaczony do pokryć dachowych z powłoką bitumiczną lub z folii z tworzywa sztucznego (FPO). Instalacja jest łatwa i nieskomplikowana – podstawa uniwersalna jest płynnie łączona z istniejącym uszczelnieniem dachowym przy użyciu dostępnego oddzielnie rękawa. Zgodnie z koncepcją systemową OBO także produkt Magic PV Flat Glue może być łączony z innymi artykułami OBO, takimi jak adapter do montażu koryt siatkowych.
Przegląd najważniejszych produktów

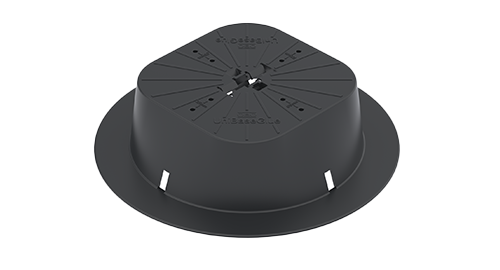

Uniwersalna podstawa Magic PV Flat Glue do klejenia
- Wysokiej jakości tworzywo sztuczne typu ASA gwarantuje maksymalną trwałość na zewnątrz budynków
- Możliwość zastosowania także jako system instalacyjny do zarządzania kablami w obrębie instalacji fotowoltaicznej
- Łatwa instalacja poprzez płynne spawanie do uszczelnienia dachowego przy użyciu rękawa
- Możliwe zastosowanie również jako rozwiązanie do zarządzania kablami w instalacjach fotowoltaicznych
- Bezbalastowe rozwiązanie do wszystkich dachów płaskich o nachyleniu maks. 5°, przeznaczone do pokryć dachowych z powłoką bitumiczną lub z folii z tworzywa sztucznego
Nasadka ochronna do profilu nośnego
- Wersja w kolorze czarnym do pozbawionego luk, estetycznego dopasowania do – również czarnego – pasującego profilu nośnego
- Zintegrowane otwory umożliwiają odpływ wody i zapobiegają jej gromadzeniu się wewnątrz profilu nośnego
- Estetyczne podłączenie profilu nośnego: można w ten sposób na przykład zasłonić nieestetyczne krawędzie cięcia
Profil nośny do systemów do dachów płaskich/spadzistych
- Wersja niepowlekana do dachów, dla których nie występują zwiększone wymagania wizualne
- Dwustronne rowki o szerokości 10 mm, przykładowo na nakrętki ślizgowe czy zaciski uniwersalne lub uziemiające
- Dodatkowe rowki boczne, przykładowo na łączniki wzdłużne i/lub krzyżowe
Adapter do profilu nośnego TP 45
- Instalacja adaptera bez użycia narzędzi, za pomocą uniwersalnej podstawy
- Instalacja bez narzędzi szyny montażowej z adapterem
- Zintegrowana antypoślizgowa powierzchnia nakładania
- Demontaż profilu montażowego bez użycia narzędzi
- Proste wyrównanie profilu montażowego
Zacisk uniwersalny do systemów do dachów płaskich/spadzistych
- Wersja niepowlekana do optymalnego łączenia z niepowlekanym profilem nośnym
- Zakres zacisku do mocowania modułu od 30 do 50 mm
- Obracane o 90° po zaczepieniu w rowku szyny montażowej
- Możliwe zastosowanie jako zacisk pośredni lub końcowy
- Specjalna geometria na narożnikach pokrywy dla wyrównania potencjałów względem modułu solarnego
- Otaczająca obudowa z tworzywa sztucznego prowadzi pokrywę i zapobiega jej przekręceniu np. podczas montażu.
- Pokrywa pozostaje w pozycji górnej aż do ostatecznego zamontowania modułu solarnego.
- Możliwość zaczepienia na przewidzianych w tym celu stopach montażowych (system do dachów płaskich) oraz w rowku szyny montażowej (system do dachów spadzistych)
- Obudowa z tworzywa sztucznego pełni funkcję powierzchni nakładania, umożliwiającej odpowiednie rozmieszczenie paneli
- Długa żywotność dzięki zastosowaniu wysokiej jakości stali nierdzewnej.

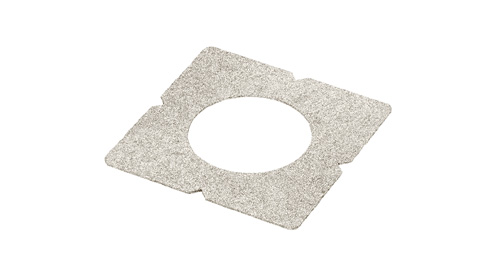

Rękaw mocujący UniBase Glue Bit
- Rękaw mocujący z bitumu, do przyklejania uniwersalnej podstawy UniBase Glue.
- Nadaje się do powierzchni dachowych z uszczelnieniem bitumicznym.
- Możliwe użycie przy nachyleniu dachu do maks. 3
Do pobrania
Projektowanie fotowoltaiki proste jak nigdy dotąd: jesteśmy do Twojej dyspozycji
W stronę słońca
Nie tylko oferujemy innowacyjne systemy montażowe do instalacji fotowoltaicznych, ale również wspieramy Cię w projektowaniu. Personel naszego serwisu pomoże Ci w indywidualnym wyborze Magic PV Solution® odpowiedniego do Twoich potrzeb. Uwaga: przygotowanie oferty na instalacje montowane na gruncie wymaga ekspertyzy geologicznej. Chętnie udzielimy wsparcia w zakresie wyboru odpowiedniej firmy i skontaktujemy Cię z inżynierem geologiem.
Ekspertyza przeprowadzona przez zewnętrzną firmę zostaje następnie sprawdzona i przeanalizowana pod kątem kompletności wszystkich istotnych danych.
