Bolt tie FAZ II P G 148 | M16 | Stal
morepic-1 morepic-2

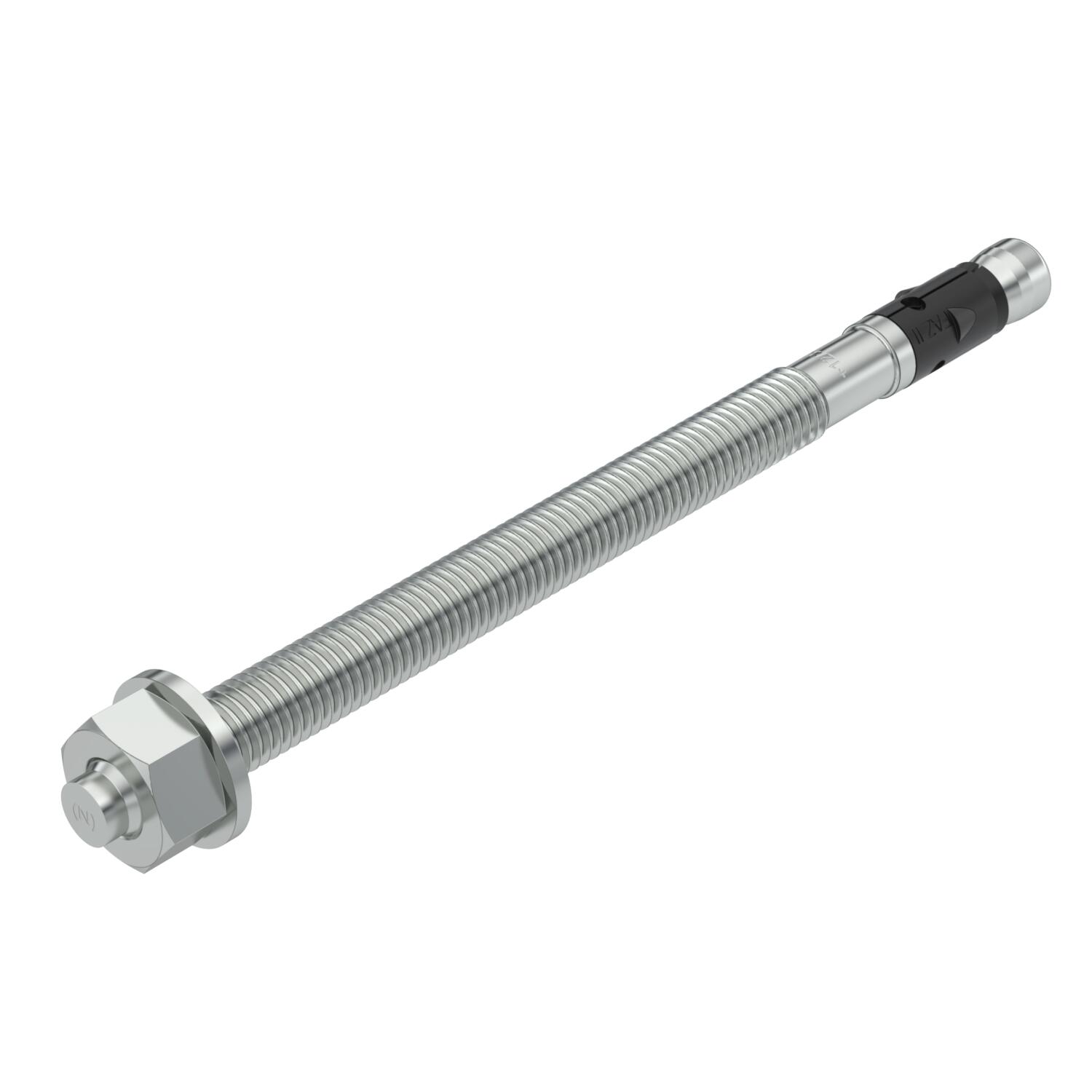

Bolt tie FAZ II P G

Nr kat. 3498950 | EAN 4012197507251

Opis produktu
Opis produktu
Bolt tie FAZ II Plus for the anchoring of medium to heavy loads in cracked or uncracked concrete. Suitable for high loads with small edge and axial distances. For knocking in.
European Technical Assessment ETA-99/0520, including characteristic values under fire exposure to fire resistance R 120.
Proof of suitability in the event of seismic impacts, categories C1 and C2.
  • Oświadczenie o zgodności z dyrektywami WE
Dane techniczne

Dane techniczne

Dostępne aprobaty tak
Długość 148 mm
Długość gwintu 84 mm
Element mocujący: kotwa Nakrętka
Gwint M16
gwint metryczny 16
Głębokość wierconego otworu 107,5 mm
Kolor cyjan
Materiał Stal
Ocena ETA dla trzęsienia ziemi C1 i C2
Powierzchnia cynkowane galwanicznie
Rodzaj gwintu metryczny
Rodzaj montażu: kołki, kotwy Montaż przepustowy, Montaż wstępny, Montaż dystansowy
Rozmiar klucza 24
Siła zaciskania 25 mm
Średnica otworu min. 16 mm
System wkręcania: kotwa Sześciokąt zewnętrzny
Wersja kotwy Trzpień
Wersja kołka/gwoździa/śrub Kołek rozprężny
Wykonanie do wkładania
Wymiar M16x148
Wymiar L 148 mm
Zakres zaciskania maks. 45 mm
Zakres zaciskania min. 25 mm
Wszystkie typy

Wszystkie typy

Typ Długość Gwint Materiał Nr kat. Ilość Najmniejsza sprzedawana ilość
FAZIIPlus 10/160 245 mm M10 Stal 3498922
20 Sztuka
FAZIIPlus 12/20K 100 mm M12 Stal 3498930
20 Sztuka
FAZIIPlus 12/20 120 mm M12 Stal 3498932
20 Sztuka
FAZIIPlus 12/80 180 mm M12 Stal 3498936
20 Sztuka
FAZIIPlus 12/100 200 mm M12 Stal 3498938
20 Sztuka
FAZIIPlus 12/160 260 mm M12 Stal 3498940
20 Sztuka
FAZIIPlus 16/25 148 mm M16 Stal 3498950
10 Sztuka
FAZIIPlus12/20R 120 mm M12 Stainless steel 3498978
20 Sztuka
Do pobrania

Do pobrania

Do pobrania
Deklaracja właściwości użytkowych FAZIIPlus 16/25 / 3498950 , 0.98MB , pdf
