Combination arrester V50, 3-pole + NPE 280 V 3+N/PE | 280 | IP 66

Combination arrester V50, 3-pole + NPE 280 V

Nr kat. 5093596 | EAN 4012196423224

Nr kat. / Typ	5093596 / VG-V50-3+NPE-280

Liczba biegunów	3+N/PE

najwyższe napięcie ciągłe AC	280 V

Stopień ochrony	IP 66

Opis produktu

Opis produktu

Ogranicznik przepięć typu 1+2 zgodnie z DIN EN 61643-11

• Do wyrównania potencjałów ochrony odgromowej zgodnie z VDE 0185-305 (IEC 62305)

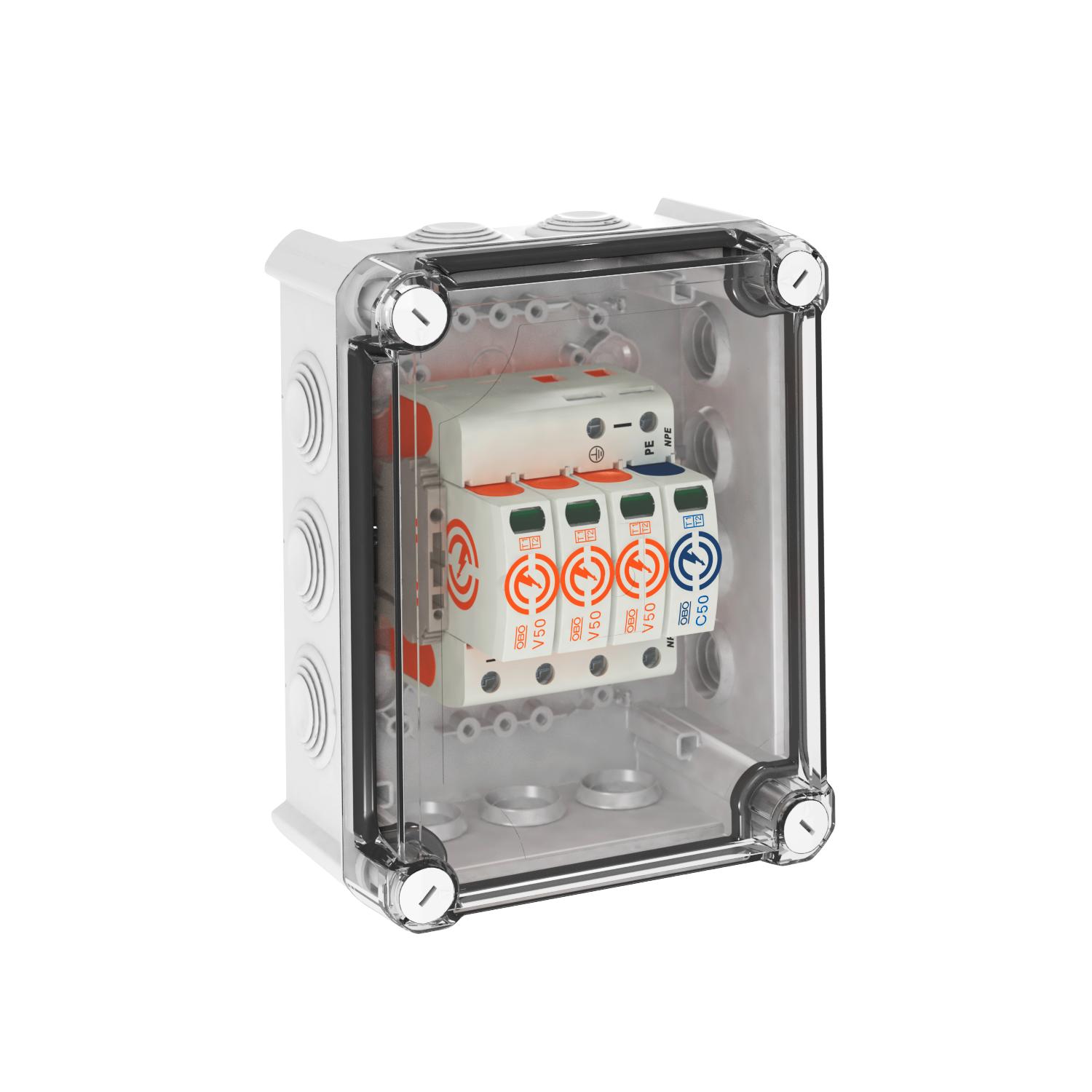

• Kompletna jednostka, wstępnie zmontowana i gotowa do podłączenia w obudowie z poliwęglanu (IP66)
• Zdolność odprowadzania prądu piorunowego 12,5 kA (10/350) na biegun i do 50 kA (10/350) łącznie

Zastosowanie: Odgromowe wyrównanie potencjałów w budynkach z ochrona odgromową III i IV klasy.

Jeśli istnieje ryzyko kondensacji pary wodnej z powodu wiatru, lodu, temperatury lub słońca, mogą być konieczne dodatkowe elementy!

* Komplet = wkładka i podstawa

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns
Kształt sieci	inne
Kształt sieci TN	tak
Kształt sieci TN-C-S	tak
Kształt sieci TN-S	tak
Kształt sieci TT	tak
Liczba biegunów	3+N/PE
Liczba biegunów	3
Maks. zabezpieczenie nadprądowe po stronie sieci	160 A gL/gG
Maksymalne zabezpieczenie	160 A
Maksymalny prąd wyładowczy (8/20 μs)	50 kA
Maksymalny prąd wyładowczy (8/20 μs) [L-N]	50 kA
Minimalna odległość	1,5 mm
Moment obrotowy:	4 Nm
najwyższe napięcie ciągłe AC	280 V
najwyższe napięcie ciągłe DC	350 V
Najwyższe napięcie trwałej pracy (L-N)	280 V
Najwyższe napięcie trwałej pracy (N-PE)	255 V
Napięcie resztkowe [L-N] @ 1 kA	0,7 kV
Napięcie resztkowe [L-N] @ 12,5 kA	1 kV
Napięcie resztkowe [L-N] @ 5 kA	0,8 kV
Napięcie znamionowe AC (50 / 60 Hz)	230 V
Napięciowy poziom ochrony [L-N]	≤1,3
Prąd impulsowy (10/350 μs)	12,5 kA
Prąd impulsowy (10/350) [łącznie]	50 kA
Prąd wyładowczy (8/20 µs) [łącznie]	50 kA
Przekrój połączenia zacisków FM maks.	16 AWG
Przekrój połączenia zacisków FM maks.	1,5 mm²
Przekrój połączenia zacisków FM min.	21 AWG
Przekrój połączenia zacisków FM min.	0,5 mm²
Przekrój przewodu elastycznego (cienkożyłowy) maks.	2 AWG
Przekrój przewodu elastycznego (cienkożyłowy) maks.	35 mm²

Przekrój przewodu elastycznego (cienkożyłowy) min.	16 AWG
Przekrój przewodu elastycznego (cienkożyłowy) min.	1,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	2 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	1,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	16 AWG
Przepięcie dorywcze TOV [L-N] - tryb bezpiecznego zniszczenia - 120 min	440 V
Przepięcie dorywcze TOV [L-N] - tryb wytrzymania - 5 s	335 V
Przepięcie dorywcze TOV [N-PE] - tryb wytrzymania - 200 ms	1200 V
Ślad węglowy CO2 (GWP) od kołyski po bramę	4,268 kg CO2e / 1 Sztuka
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
SPD zgodnie z UL 1449	Typ 4
Sposób montażu	zamontowana wstępnie w obudowie
Stopień ochrony	IP 66
Sygnalizacja	optyczna
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wilgotność powietrza maks.	95 %
Wilgotność powietrza min.	5 %
Wydmuchowy	brak
Wymiar	280V
Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci	50 kA eff
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Zatwierdzenia	VDE, UL, ÖVE
zdalna sygnalizacja	brak
Zdolność gaszenia prądu następczego (eff) [N-PE]	0,1 kA
Zintegrowane zabezpieczenie wstępne	brak
Znamionowy prąd wyładowczy (8/20 µs)	30 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	30 kA
