Drabina kablowa LCIS 60, 3 m C30 FS 3000 | 200 | 1,5 | brak

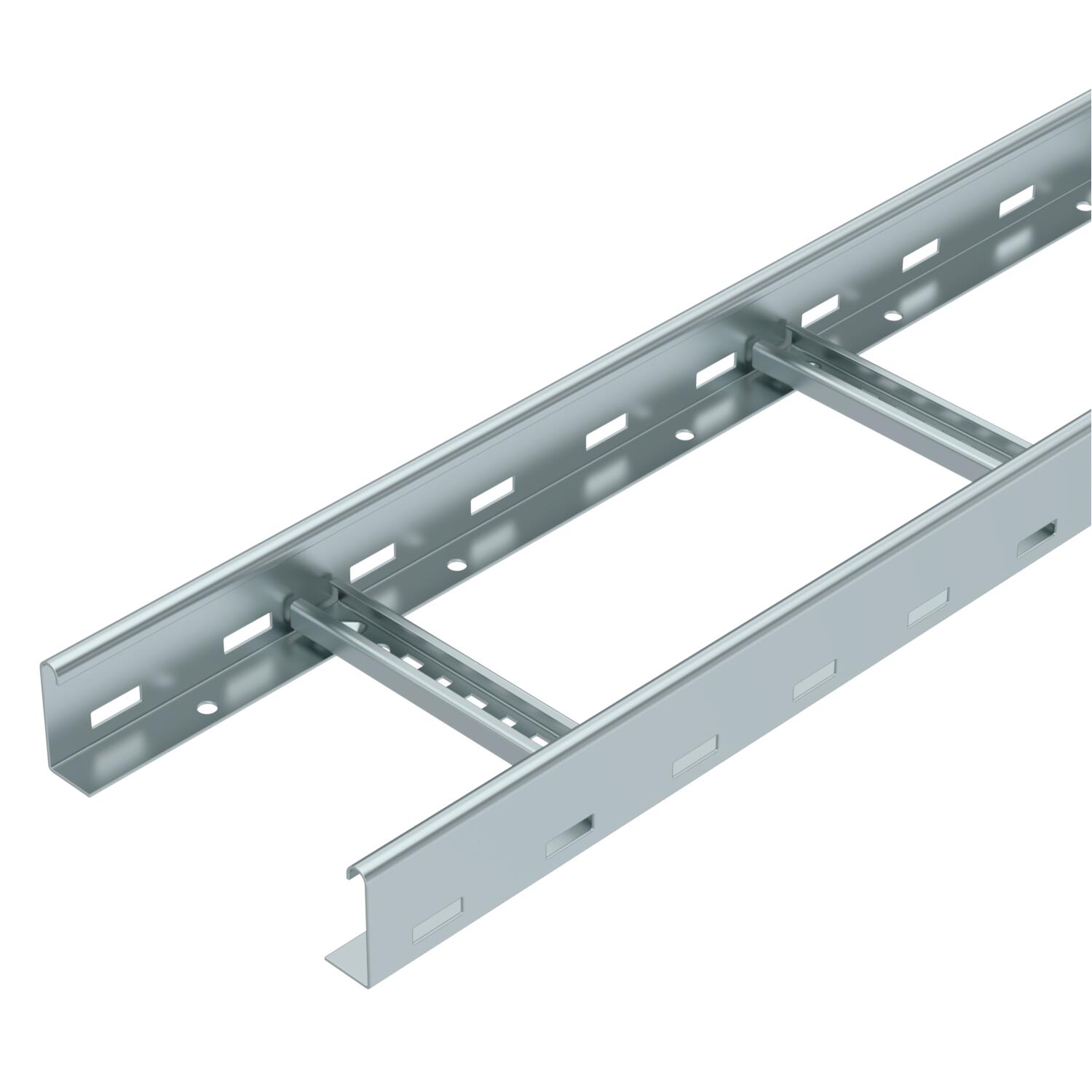

Drabina kablowa LCIS 60, 3 m C30 FS

Nr kat. 6209610 | EAN 4012196487578

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość boku	1,5 mm

Podtrzymanie funkcji	brak

Opis produktu

Opis produktu

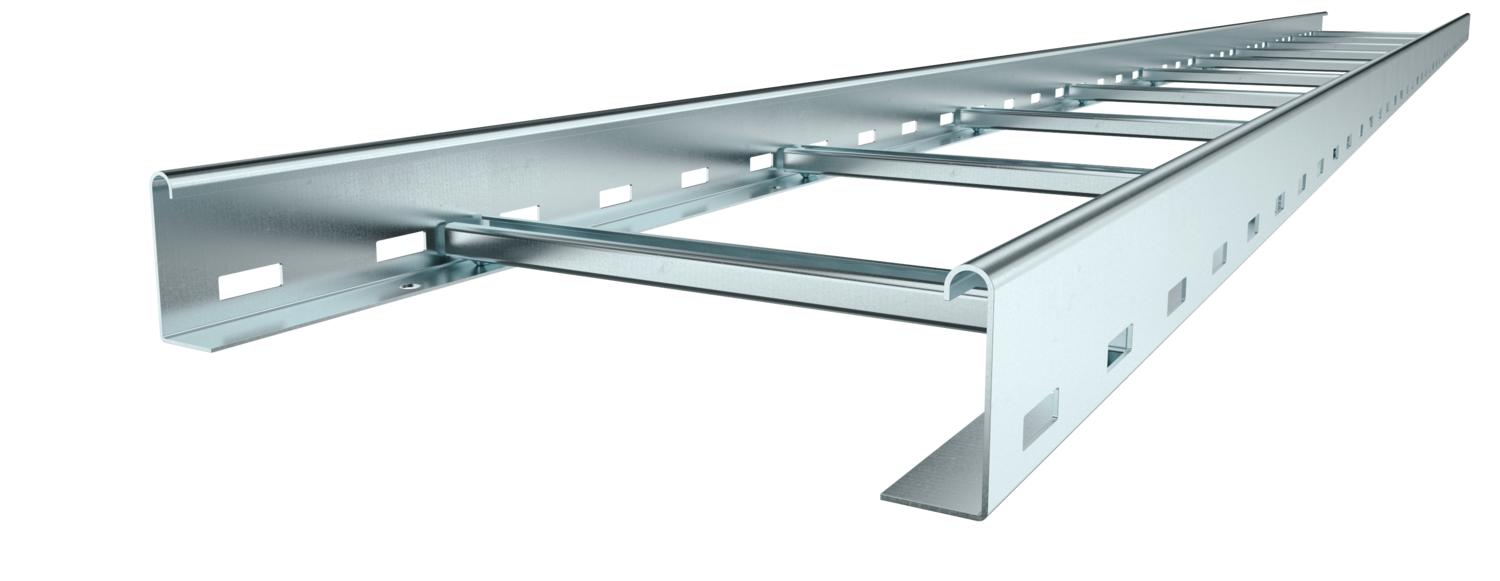

Drabina kablowa o wysokości boku 60 mm z przyspawanymi szczeblami C30 otwartymi do góry. Zagięta krawędź boczna dla wzmocnienia oraz ochrony. Mocowanie na wsporniku za pomocą zacisków typu LKS 40. Szerokość szczeliny wynosi 16,5 mm, dedykowana obejma kabłąkowa typu BS-H....
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.

Dane techniczne

Dane techniczne

Grubość boku	1,5 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	80 cm²
Przekrój poprzeczny	8000 mm²

Rozstaw szczebli	300 mm
Stal nierdzewna, wytrawiana	brak
Wersja szczebli	Profil perforowany
Wykonanie profilu bocznego	płaski profil
Wykonanie szerokorozpiętościowe	brak
Wymiar	60x200x3000
Zamocowanie szczebla	spawane

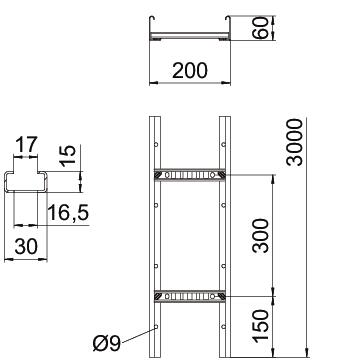

Wymiary

Długość	3000 mm
Szerokość	200 mm
Wymiar B	200 mm

Wymiar szczeliny szczebla	17,00
Wysokość	60 mm

Obciążenie

Rozstaw podpór 1,5 m	3,3 kN/m
Rozstaw podpór 2,0 m	2 kN/m
Rozstaw podpór 2,5 m	1,3 kN/m
Rozstaw podpór 3,0 m	1 kN/m

Rozstaw podpór 3,5 m	0,78 kN/m
Rozstaw podpór 4,0 m	0,4 kN/m
Rozstaw podpór 4,5 m	0,3 kN/m
Rozstaw podpór 5,0 m	0,2 kN/m

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	6,4364 kg CO₂e
Data pomiaru, wartość CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metr

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	6,4364 kg CO2e / 1 Metr

Dane techniczne

Wykres obciążenia drabiny kablowej typu LCIS 60

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość boku	Podtrzymanie funkcji	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
LCIS 610 3 FS	3000 mm	100 mm	1,5 mm	brak	6209608	m	3 m
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	brak	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	brak	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	brak	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	brak	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	brak	6209618	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywa z ryglem obrotowym FS	DRL 200 FS	6052207	m	3 m
Łącznik wzdłużny FS	LVG 60 FS	6208840	Sztuka	10 Sztuka
Łącznik kątowy 60 FS	LWVG 60 FS	6208895	Sztuka	10 Sztuka
Łącznik przegubowy FS	LGVG 60 FS	6208941	Sztuka	10 Sztuka
Łącznik wielofunkcyjny FS	LMFV 620 FS	6225710	Sztuka	1 Sztuka

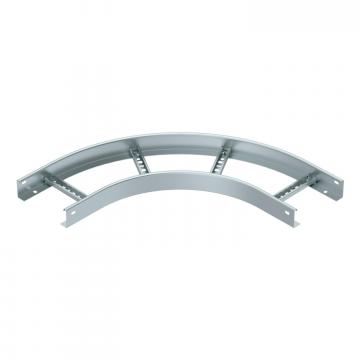

Łuk 90° 60 FS	LB 90 620 R3 FS	6225042	Sztuka	1 Sztuka

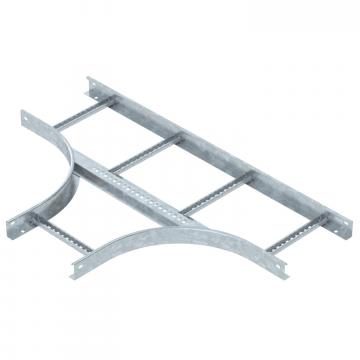

Trójnik 60 FS	LT 620 R3 FS	6225210	Sztuka	1 Sztuka
Trójnik dostawny 60 FS	LAA 620 R3 FS	6225850	Sztuka	1 Sztuka
Element łuku przegubowego 60 FS	LGBE 620 FS	6225450	Sztuka	1 Sztuka
Łuk 90° 60 FS	LB 90 620 R5 FS	6211422	Sztuka	1 Sztuka
Nasadka ochronna 60	SKH 60 OR	6222537	Para	40 Para
Zacisk przyłączeniowy FS	LAS 60 FS	6221351	Sztuka	10 Sztuka
Przegroda 45 FS	TSG 45 FS	6062033	m	3 m
Płyta narożna FS	LEB 25 FS	6221203	Sztuka	1 Sztuka
Płyta narożna FS	LEB 50 FS	6221246	Sztuka	1 Sztuka
