Drabina kablowa LG 110, 3 m VS FT 3000 | 200 | 1,5 | brak | Stal | cynkowana metodą zanurzeniową

Drabina kablowa LG 110, 3 m VS FT

Nr kat. 6216423 | EAN 4012195065210

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość boku	1,5 mm

Podtrzymanie funkcji	brak

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

Drabina kablowa z perforowanym bokiem o wysokości110 mm, z przynitowanymi szczeblami typu C, otwartymi.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.

Drabina kablowa jest dostarczana w wersji złożonej.

Odpowiednią obejmę kabłąkową typ 2056 znajdą Państwo w zakładce Systemy drabin pionowych.

Dane techniczne

Dane techniczne

Grubość boku	1,5 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	18800 mm²
Przekrój poprzeczny	188 cm²

Rozstaw szczebli	300 mm
Stal nierdzewna, wytrawiana	brak
Wersja szczebli	Profil perforowany
Wykonanie profilu bocznego	płaski profil
Wykonanie szerokorozpiętościowe	brak
Wymiar	110x200x3000
Wymiar	110x200x3000
Zamocowanie szczebla	łączone nitami jednostronnie zamykanymi

Wymiary

Długość	3000 mm
Szerokość	200 mm
Wymiar B	200 mm

Wymiar szczeliny szczebla	16,50
Wysokość	110 mm

Obciążenie

Rozstaw podpór 2,0 m	3,1 kN/m
Rozstaw podpór 2,5 m	2 kN/m
Rozstaw podpór 3,0 m	1,4 kN/m
Rozstaw podpór 3,5 m	0,9 kN/m

Rozstaw podpór 4,0 m	0,65 kN/m
Rozstaw podpór 4,5 m	0,55 kN/m
Rozstaw podpór 5,0 m	0,5 kN/m
Rozstaw podpór 6,0 m	0,15 kN/m

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	8,764 kg CO₂e
Data pomiaru, wartość CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metr

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	8,764 kg CO2e / 1 Metr

Dane techniczne

Diagram obciążenia drabiny kablowej typ LG 110 VS

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość boku	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
LG 112 VS 3 FT	3000 mm	200 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6216423	m	3 m
LG 113 VS 3 FT	3000 mm	300 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6216426	m	3 m
LG 114 VS 3 FT	3000 mm	400 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6216429	m	3 m
LG 115 VS 3 FT	3000 mm	500 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6216432	m	3 m
LG 116 VS 3 FT	3000 mm	600 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6216435	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywka z blokadą obrotową FT	DRL 200 FT	6051367	m	3 m
Łącznik wzdłużny FT	LVG 110 FT	6216548	Sztuka	10 Sztuka
Łącznik przegubowy FT	LGVG 110 FT	6216653	Sztuka	10 Sztuka

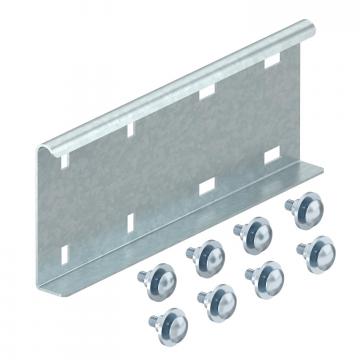

Łącznik kompensacyjny 110 FT	LDVG 110 FT	6216670	Sztuka	2 Sztuka
Łącznik wielofunkcyjny FT	LMFV 1120 FT	6225770	Sztuka	1 Sztuka
Łuk 90° 110 FT	LB 90 1120 R3 FT	6225142	Sztuka	1 Sztuka

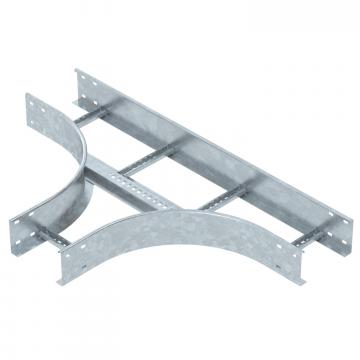

Trójnik 110 FT	LT 1120 R3 FT	6225310	Sztuka	1 Sztuka

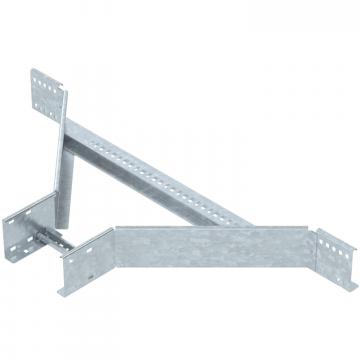

Trójnik dostawny 110 FT	LAA 1120 R3 FT	6225930	Sztuka	1 Sztuka
Gelenkbogenelement 110 FT	LGBE 1120 FT	6225510	Sztuka	1 Sztuka
Nasadka ochronna	SKH 110 OR	6222553	Para	20 Para

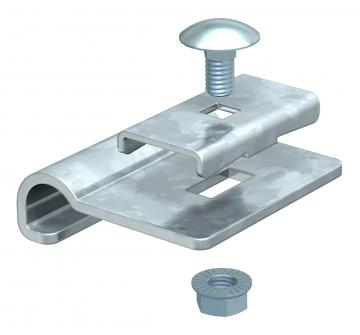

Zacisk nakładany	LAW FT	6221513	Sztuka	10 Sztuka
Zacisk przyłączeniowy FT	LAS 110 FT	6221424	Sztuka	10 Sztuka
Przegroda 85 DD	TSG 85 DD	6062331	m	3 m
Płyta narożna DD	LEB 25 DD	6221216	Sztuka	1 Sztuka
Płyta narożna DD	LEB 50 DD	6221259	Sztuka	1 Sztuka
