Uwaga: ten artykuł został wycofany.

Drabina kablowa LG 45, 3 m FS 3000 | 500 | 1,25 | brak | Stal | cynkowana metodą Sendzimira

Drabina kablowa LG 45, 3 m FS

Nr kat. 6200517 | EAN 4012195063537

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość boku	1,25 mm

Podtrzymanie funkcji	brak

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

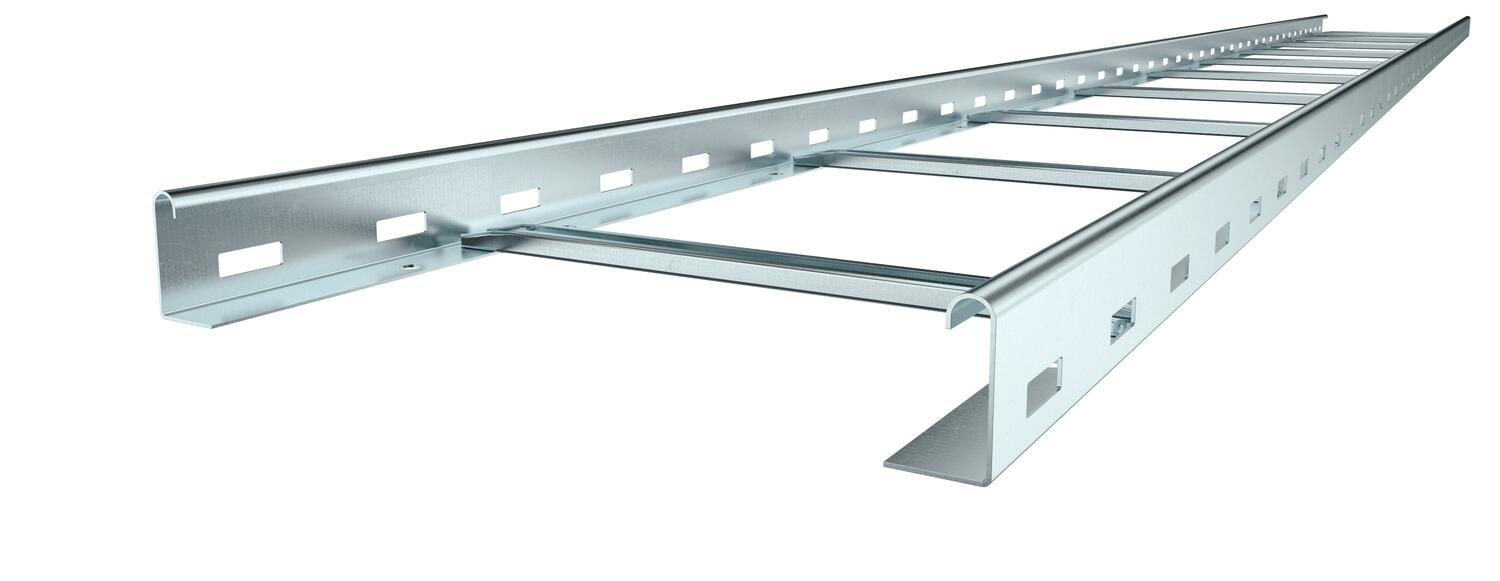

Drabina kablowa z perforowanym bokiem o wysokości 45 mm, z przynitowanymi szczeblami typu C, otwartymi.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.

Dane techniczne

Wymiary

Długość	3000 mm
Grubość boku	1,25 mm
Materiał	Stal
Perforacja boczna	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	173 cm²
Przekrój poprzeczny	17300 mm²
Rozstaw podpór 1,5 m	1,8 kN/m
Rozstaw podpór 2,0 m	1,4 kN/m
Rozstaw podpór 2,5 m	1 kN/m
Rozstaw podpór 3,0 m	0,55 kN/m
Rozstaw szczebli	300 mm

Ślad węglowy CO2 (GWP) od kołyski po bramę	5,753 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	500 mm
Wersja ścianki bocznej	Profil (otwarty)
Wersja szczebli	Profil perforowany
Wykonanie profilu bocznego	płaski profil
Wykonanie szerokorozpiętościowe	brak
Wymiar	45x500x3000
Wymiar	45x500x3000
Wymiar B	500 mm
Wysokość	45 mm
Zamocowanie szczebla	łączone nitami jednostronnie zamykanymi

Dane techniczne

Wykres obciążenia drabiny typ LG 45 NS

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość boku	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
LG 450 NS 3 FS	3000 mm	500 mm	1,25 mm	brak	Stal	cynkowana metodą Sendzimira	6200517	m	3 m
LG 460 NS 3 FS	3000 mm	600 mm	1,25 mm	brak	Stal	cynkowana metodą Sendzimira	6200520	m	3 m
