Drabina kablowa LG 60, 3 m VS FT 3000 | 300 | 1,5 | tak | Stal | cynkowana metodą zanurzeniową

Drabina kablowa LG 60, 3 m VS FT

Nr kat. 6208566 | EAN 4012195434160

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość boku	1,5 mm

Podtrzymanie funkcji

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

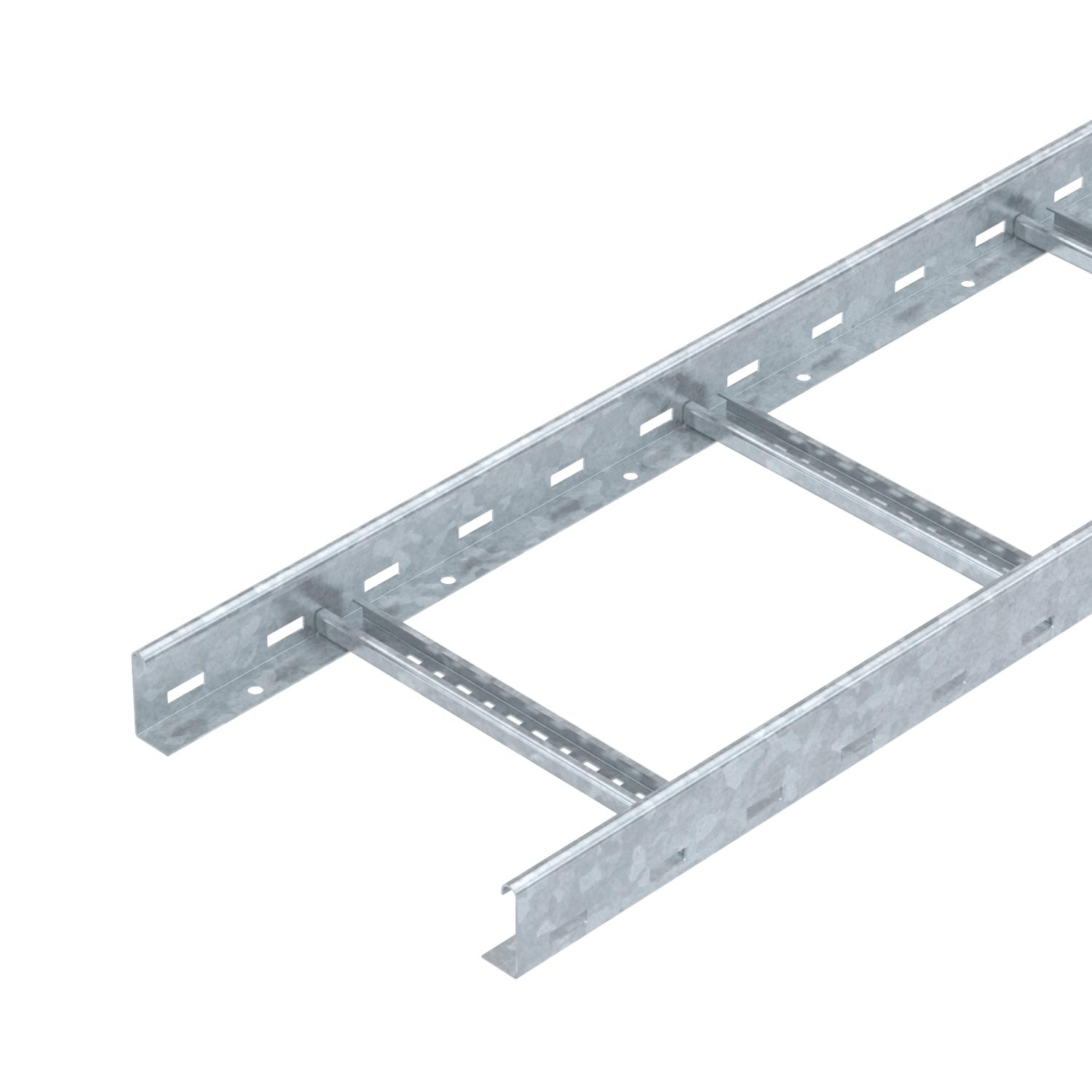

Drabina kablowa z perforowaną ścianą boczną o wysokości boku 60 mm połączoną nitami, otwartymi od góry, ze szczeblami profilu C (wersja VS).
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.
Inne szerokości dostępne na zamówienie.

Drabina kablowa jest dostarczana w wersji złożonej.

Kable mocować za pomocą pasującej obejmy typu 2056.

Drabiny kablowe o szerokości od 200 mm do 400 mm są również dopuszczone do montażu pionowego jako drabiny pionowe w instalacjach z elektrycznych z podtrzymaniem funkcji zgodnie z DIN 4102 część 12. Kable mocować za pomocą obejm typu 2056 M, które są dopuszczone do instalacji z podtrzymaniem funkcji.

Dane techniczne

Dane techniczne

Grubość boku	1,5 mm
Kolor	cyjan
Materiał	Stal
Ochrona przeciwpożarowa	Podtrzymanie funkcji: normatywna konstrukcja nośna
Perforacja boczna	tak
Podtrzymanie funkcji	tak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	14800 mm²

Przekrój poprzeczny	148 cm²
Rozstaw szczebli	300 mm
Stal nierdzewna, wytrawiana	brak
Wersja szczebli	Profil perforowany
Wykonanie profilu bocznego	płaski profil
Wykonanie szerokorozpiętościowe	brak
Wymiar	60x300x3000
Zamocowanie szczebla	łączone nitami jednostronnie zamykanymi

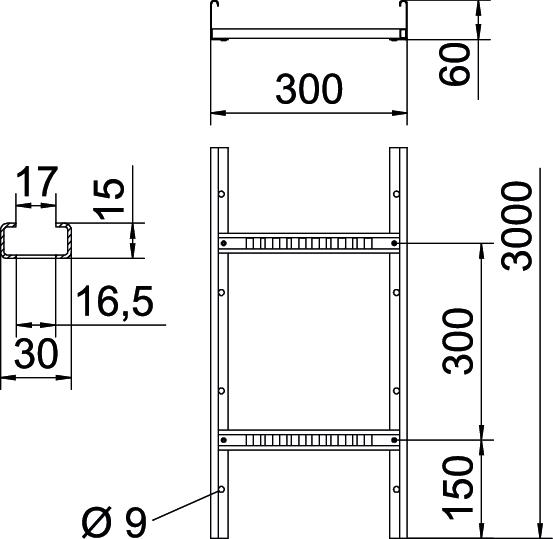

Wymiary

Długość	3000 mm
Szerokość	300 mm
Wymiar B	300 mm

Wymiar szczeliny szczebla	16,50
Wysokość	60 mm

Obciążenie

Rozstaw podpór 1,5 m	3,1 kN/m
Rozstaw podpór 2,0 m	2,25 kN/m
Rozstaw podpór 2,5 m	1,5 kN/m
Rozstaw podpór 3,0 m	1,1 kN/m

Rozstaw podpór 3,5 m	0,75 kN/m
Rozstaw podpór 4,0 m	0,45 kN/m
Rozstaw podpór 4,5 m	0,3 kN/m
Rozstaw podpór 5,0 m	0,15 kN/m

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	6,77 kg CO₂e
Data pomiaru, wartość CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metr

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	6,77 kg CO2e / 1 Metr

Dane techniczne

Wykres obciążenia drabiny kablowej typu LG 60 VS

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość boku	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	tak	Stal	cynkowana metodą zanurzeniową	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	tak	Stal	cynkowana metodą zanurzeniową	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	tak	Stal	cynkowana metodą zanurzeniową	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6208578	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywka z blokadą obrotową FT	DRL 300 FT	6051383	m	3 m
Łącznik wzdłużny FT	LVG 60 FT	6208843	Sztuka	10 Sztuka
Łącznik przegubowy FT	LGVG 60 FT	6208944	Sztuka	10 Sztuka
Łącznik kompensacyjny	LDVG 60 FT	6208970	Sztuka	2 Sztuka

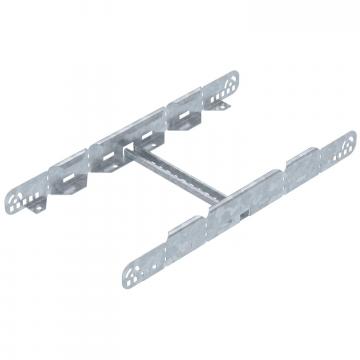

Łącznik wielofunkcyjny FT	LMFV 630 FT	6225732	Sztuka	1 Sztuka
Łuk 90° 60 FT	LB 90 630 R3 FT	6225064	Sztuka	1 Sztuka
Trójnik 60 FT	LT 630 R3 FT	6225232	Sztuka	1 Sztuka
Trójnik dostawny 60 FT	LAA 630 R3 FT	6225872	Sztuka	1 Sztuka
Gelenkbogenelement 60 FT	LGBE 630 FT	6225472	Sztuka	1 Sztuka
Łuk 90° 60 FT	LB 90 630 R5 FT	6211452	Sztuka	1 Sztuka
Nasadka ochronna 60	SKH 60 OR	6222537	Para	40 Para
Zacisk nakładany	LAW FT	6221513	Sztuka	10 Sztuka
Zacisk przyłączeniowy FT	LAS 60 FT	6221378	Sztuka	10 Sztuka
Przegroda 45 DD	TSG 45 DD	6062321	m	3 m
Płyta narożna DD	LEB 25 DD	6221216	Sztuka	1 Sztuka
Płyta narożna DD	LEB 50 DD	6221259	Sztuka	1 Sztuka
Płyta zejściowa FT	LAB 30 FT	6220444	Sztuka	1 Sztuka
