Drabina kablowa LG 60, 6 m VS FT 6000 | 600 | 1,5 | brak | Stal | cynkowana metodą zanurzeniową

Drabina kablowa LG 60, 6 m VS FT

Nr kat. 6208661 | EAN 4012195064381

Nr kat. / Typ

Długość	6000 mm

Szerokość

Grubość boku	1,5 mm

Podtrzymanie funkcji

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

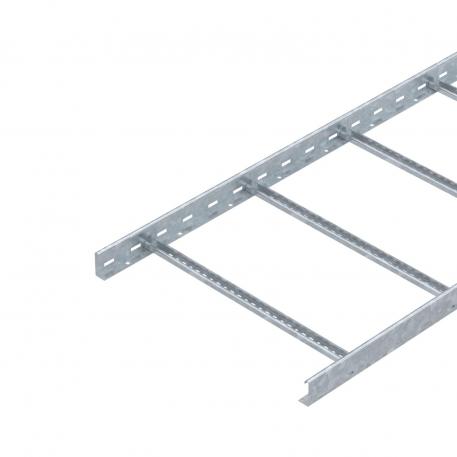

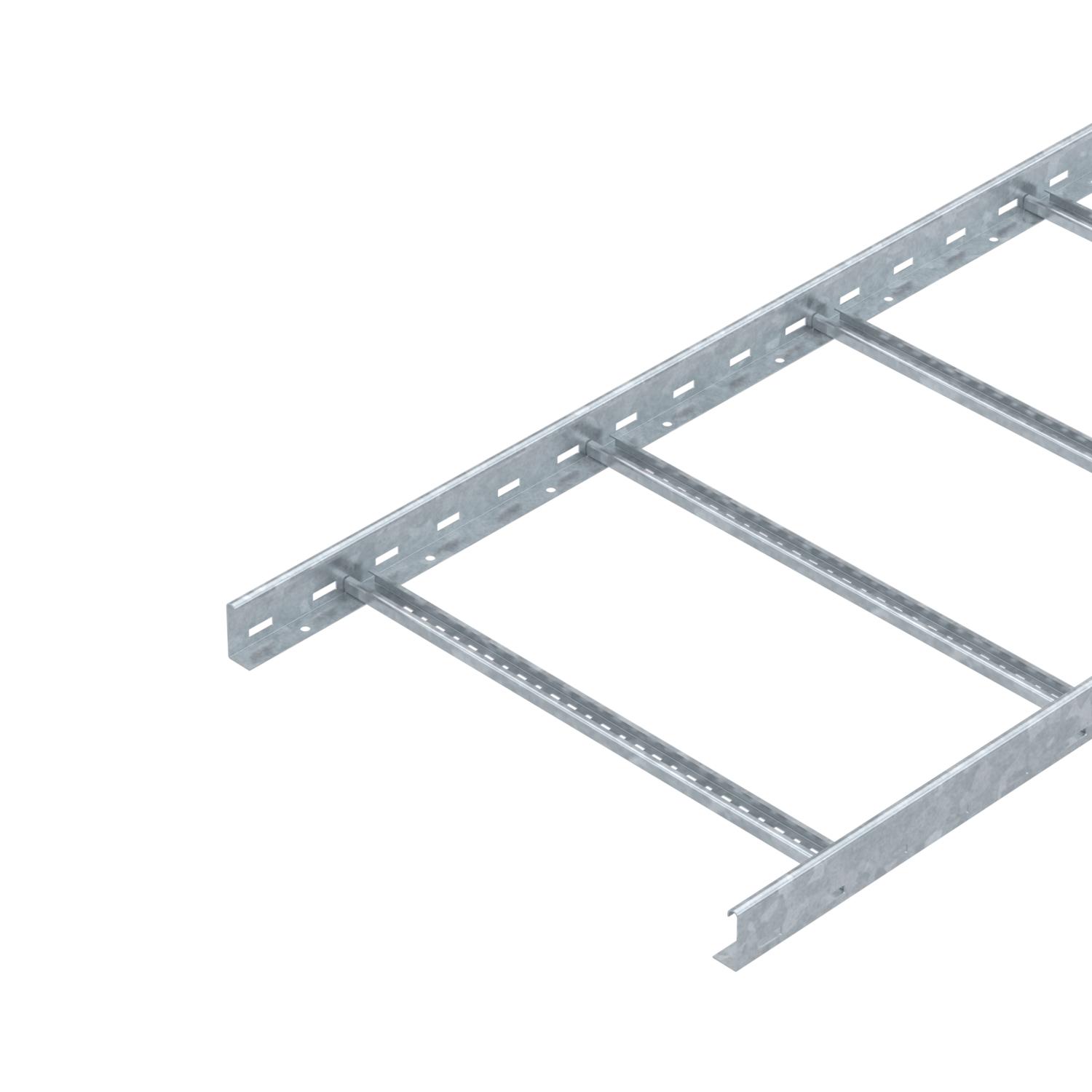

Drabina kablowa z perforowaną ścianą boczną o wysokości boku 60 mm połączoną nitami, otwartymi od góry, ze szczeblami profilu C (wersja VS).
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.

Drabina kablowa jest dostarczana w wersji złożonej.

Odpowiednią obejmę kabłąkową typ 2056 znajdą Państwo w rozdziale systemy drabin pionowych.

Dane techniczne

Wymiary

Długość	6000 mm
Grubość boku	1,5 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	298 cm²
Przekrój poprzeczny	29800 mm²
Rozstaw podpór 1,5 m	3,1 kN/m
Rozstaw podpór 2,0 m	2,25 kN/m
Rozstaw podpór 2,5 m	1,5 kN/m
Rozstaw podpór 3,0 m	1,1 kN/m
Rozstaw podpór 3,5 m	0,75 kN/m
Rozstaw podpór 4,0 m	0,45 kN/m

Rozstaw podpór 4,5 m	0,3 kN/m
Rozstaw podpór 5,0 m	0,15 kN/m
Rozstaw szczebli	300 mm
Ślad węglowy CO2 (GWP) od kołyski po bramę	8,4166 kg CO2e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	600 mm
Wersja szczebli	Profil perforowany
Wykonanie profilu bocznego	płaski profil
Wykonanie szerokorozpiętościowe	brak

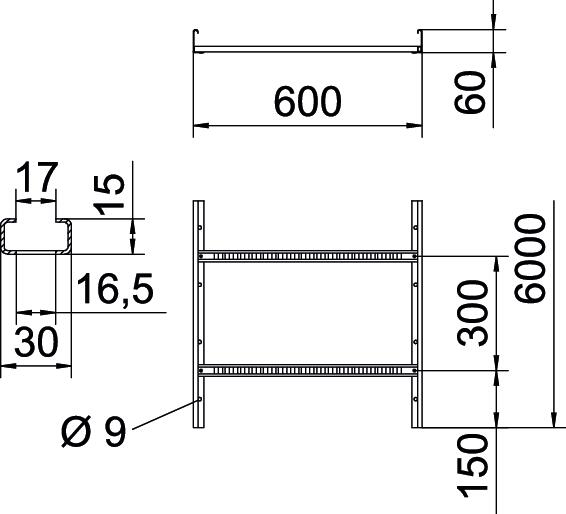

Wymiar	60x600x6000
Wymiar	60x600x6000
Wymiar B	600 mm
Wymiar szczeliny szczebla	16,50
Wysokość	60 mm
Zamocowanie szczebla	łączone nitami jednostronnie zamykanymi

Dane techniczne

Wykres obciążenia drabiny kablowej typu LG 60 VS

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość boku	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	tak	Stal	cynkowana metodą zanurzeniową	6208650	m	6 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	tak	Stal	cynkowana metodą zanurzeniową	6208656	m	6 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6208659	m	6 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6208661	m	6 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywa z ryglem obrotowym FT	DRL 600 FT	6051472	m	3 m
Łącznik wzdłużny FT	LVG 60 FT	6208843	Sztuka	10 Sztuka
Łącznik przegubowy FT	LGVG 60 FT	6208944	Sztuka	10 Sztuka
Łącznik kompensacyjny	LDVG 60 FT	6208970	Sztuka	2 Sztuka

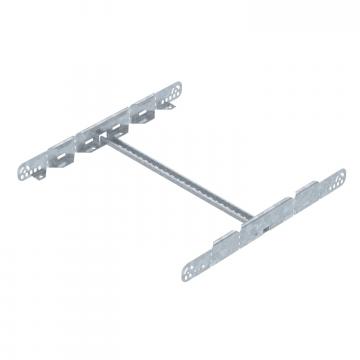

Łącznik wielofunkcyjny FT	LMFV 660 FT	6225738	Sztuka	1 Sztuka
Łuk 90° 60 FT	LB 90 660 R3 FT	6225070	Sztuka	1 Sztuka
Trójnik 60 FT	LT 660 R3 FT	6225238	Sztuka	1 Sztuka
Trójnik dostawny 60 FT	LAA 660 R3 FT	6225878	Sztuka	1 Sztuka
Gelenkbogenelement 60 FT	LGBE 660 FT	6225478	Sztuka	1 Sztuka
Łuk 90° 60 FT	LB 90 660 R5 FT	6211458	Sztuka	1 Sztuka
Nasadka ochronna 60	SKH 60 OR	6222537	Para	40 Para
Zacisk nakładany	LAW FT	6221513	Sztuka	10 Sztuka
Zacisk przyłączeniowy FT	LAS 60 FT	6221378	Sztuka	10 Sztuka
Przegroda 45 DD	TSG 45 DD	6062321	m	3 m
Płyta narożna DD	LEB 25 DD	6221216	Sztuka	1 Sztuka
Płyta narożna DD	LEB 50 DD	6221259	Sztuka	1 Sztuka
Płytka wsporcza	LALB 60 FT	6221890	Sztuka	1 Sztuka
Płyta zejściowa FT	LAB 60 FT	6220479	Sztuka	1 Sztuka
