Uwaga: ten artykuł został wycofany.

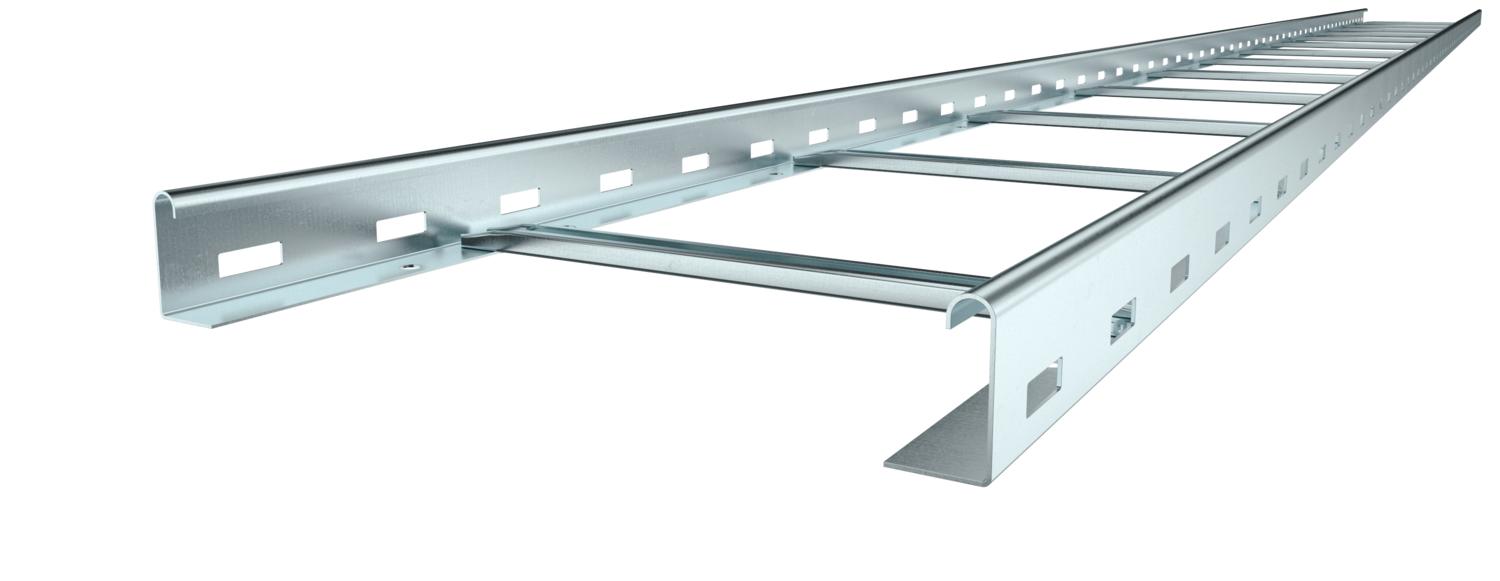

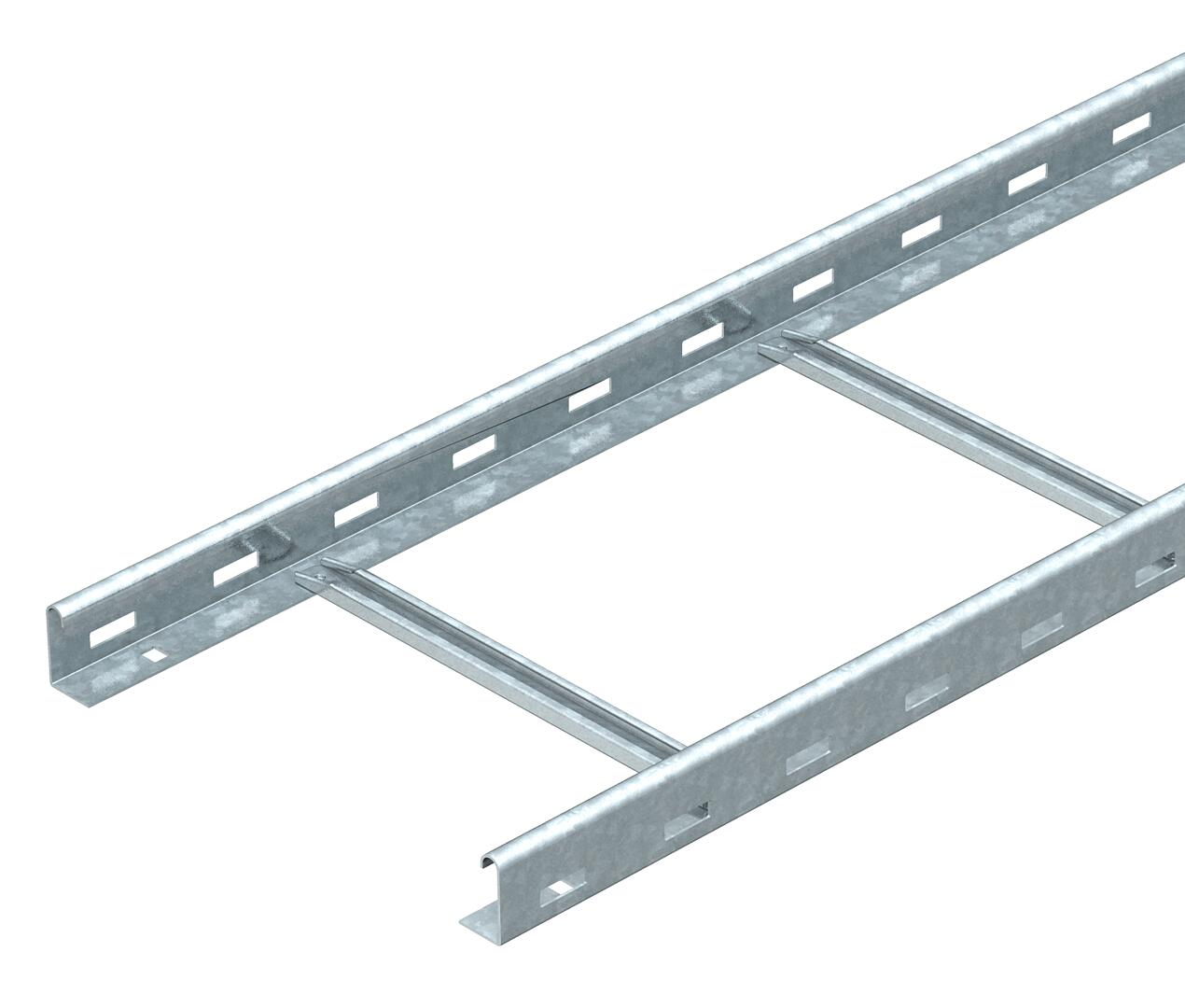

Drabina kablowa SLG 45, 3 m FS
Nr kat. 6200543 | EAN 4012195063582
- Opis produktu
-
Opis produktuDrabina kablowa z perforowanym bokiem o wysokości 45 mm, z przynitowanymi szczeblami typu C, otwartymi.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.
Drabina kablowa jest dostarczana w wersji złożonej.
Odpowiednią obejmę kabłąkową typ 2056N znajdą Państwo w rozdziale systemy drabin pionowych.
-
- Dane techniczne
-
Dane techniczne
Grubość boku 2 mm Materiał Stal Perforacja boczna tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Przekrój poprzeczny 103 cm² Przekrój poprzeczny 10300 mm² Rozstaw szczebli 300 mm Seria produktu Seria SLG Stal nierdzewna, wytrawiana brak Wersja ścianki bocznej Profil (otwarty) Wersja szczebli Profil perforowany Wykonanie profilu bocznego płaski profil Wykonanie szerokorozpiętościowe brak Wymiar 45x300x3000 Wymiar 45x300x3000 Zamocowanie szczebla łączone nitami jednostronnie zamykanymi Zgodny z RoHS tak Wymiary
Długość 3000 mm Szerokość 300 mm Wymiar B 300 mm Wysokość 45 mm Obciążenie
Rozstaw podpór 1,5 m 2,75 kN/m Rozstaw podpór 2,0 m 2 kN/m Rozstaw podpór 3,0 m 1 kN/m Rozstaw podpór 4,0 m 0,55 kN/m Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 6,906 kg CO₂e Data pomiaru, wartość CO2 2025-04-02T00:00:00.000+0200 Declared Unit Metr Declared Unit Quantity 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 6,906 kg CO₂e / 1 Metr Dane techniczne

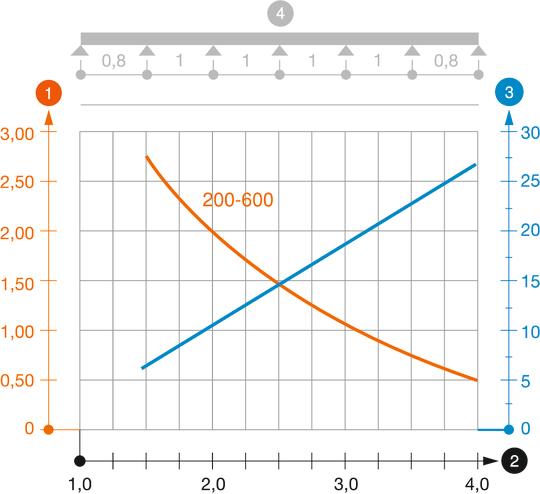

Wykres obciążenia drabiny typ SLG 45 NS
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Rozkład obciążenia podczas badania
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
