Uwaga: ten artykuł został wycofany.

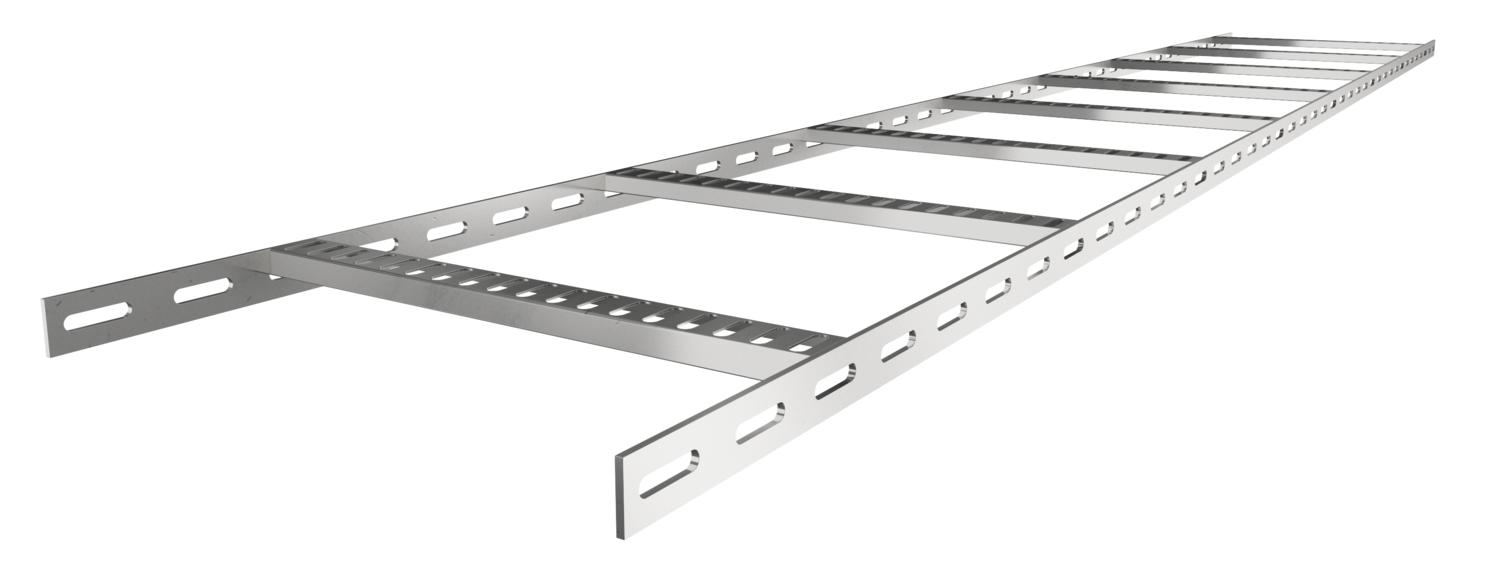

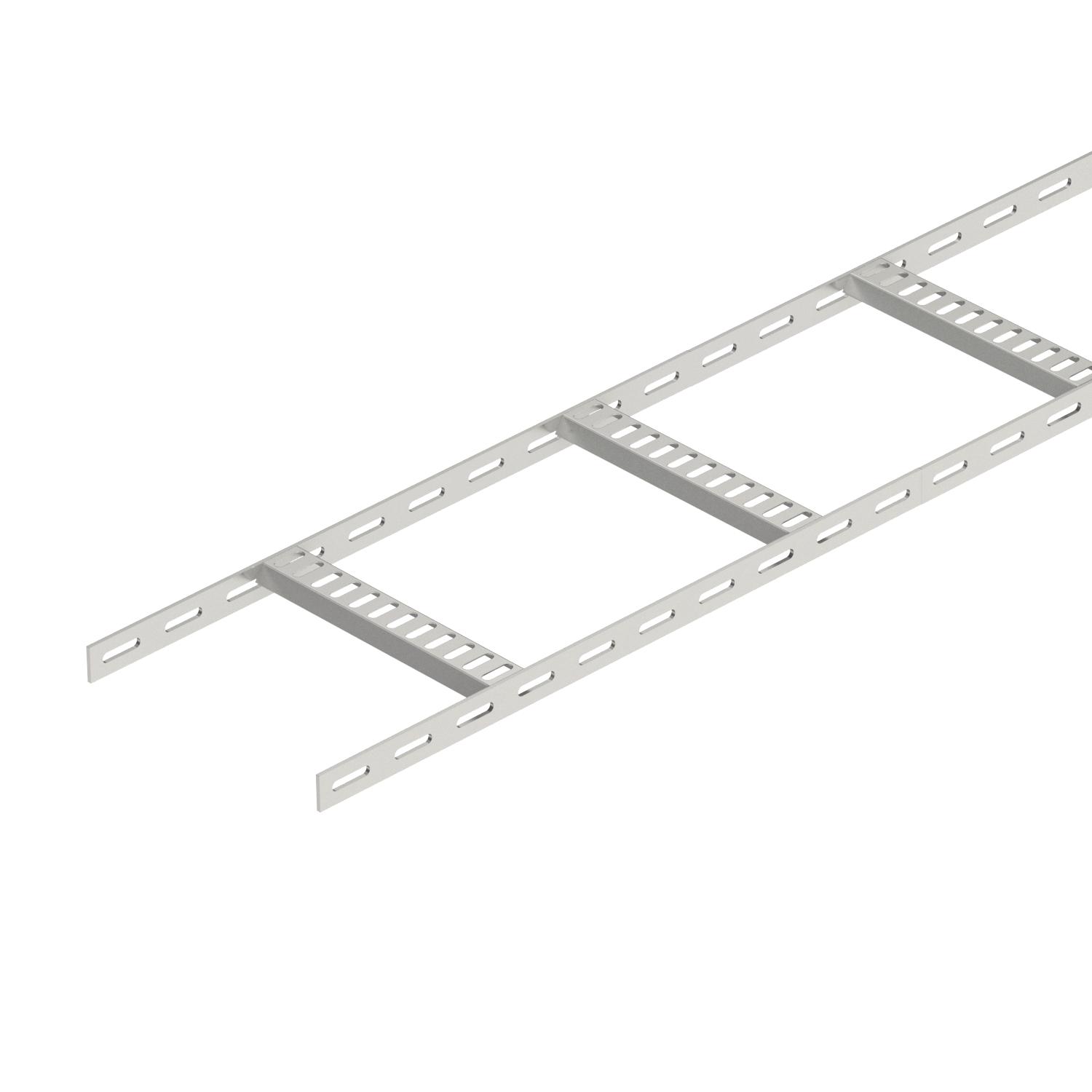

Drabina kablowa ze szczeblami typu Z, lekka A2
Nr kat. 7097088 | EAN 4012195706984
- Opis produktu
-
Opis produktuDrabina kablowa morska z perforowaną burtą o wysokości boku 25 mm, ze spawanymi, perforowanymi szczeblami w kształcie trapezu otwartymi do dołu. Testy obciążenia wg IEC, w układzie z łącznikiem typu SLV.
Drabina kablowa morska jest również dostępna na życzenie w stali bez pokrycia.
-
- Dane techniczne
-
Dane techniczne
Grubość boku 3 mm Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Perforacja boczna tak Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Rozstaw szczebli 250 mm Seria produktu Seria SL Stal nierdzewna, wytrawiana tak Wersja szczebli Profil perforowany Wykonanie profilu bocznego płaski profil Wykonanie szerokorozpiętościowe brak Wymiar 25x256x2000 Wymiar 25 X 250 Zamocowanie szczebla spawane Zgodny z RoHS tak Wymiary

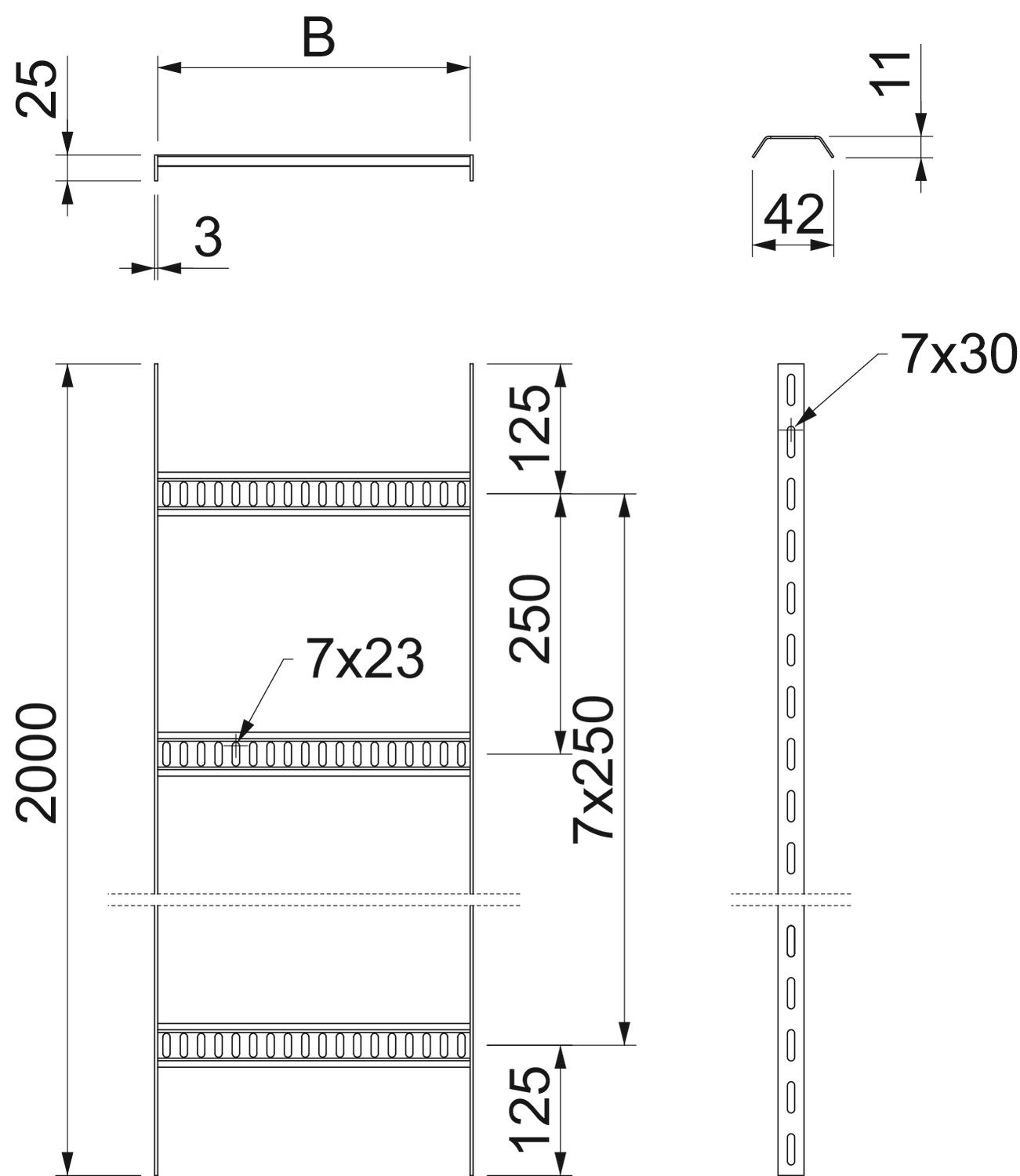

Długość 2000 mm Szerokość 250 mm Wymiar B 256 mm Wysokość 25 mm Obciążenie
Rozstaw podpór 1,0 m 1,45 kN/m Rozstaw podpór 1,5 m 0,65 kN/m Rozstaw podpór 2,0 m 0,25 kN/m Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 8,1225 kg CO₂e Data pomiaru, wartość CO2 2025-04-02T00:00:00.000+0200 Declared Unit Metr Declared Unit Quantity 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 8,1225 kg CO₂e / 1 Metr Dane techniczne

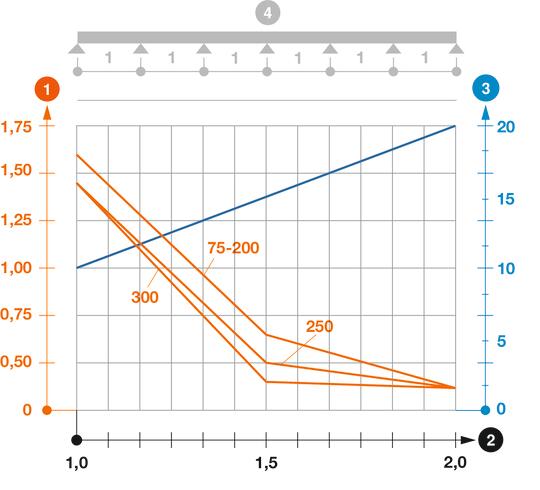

Wykres obciążenia drabiny kablowej typu SL42
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
Rozkład obciążenia podczas badania
-
