Uwaga: ten artykuł został wycofany.

Drabina kablowa ze szczeblami typu Z, lekka A2 3000 | 100 | 3 | brak

Drabina kablowa ze szczeblami typu Z, lekka A2

Nr kat. 7098062 | EAN 4012195707813

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość boku	3 mm

Podtrzymanie funkcji	brak

Opis produktu

Opis produktu

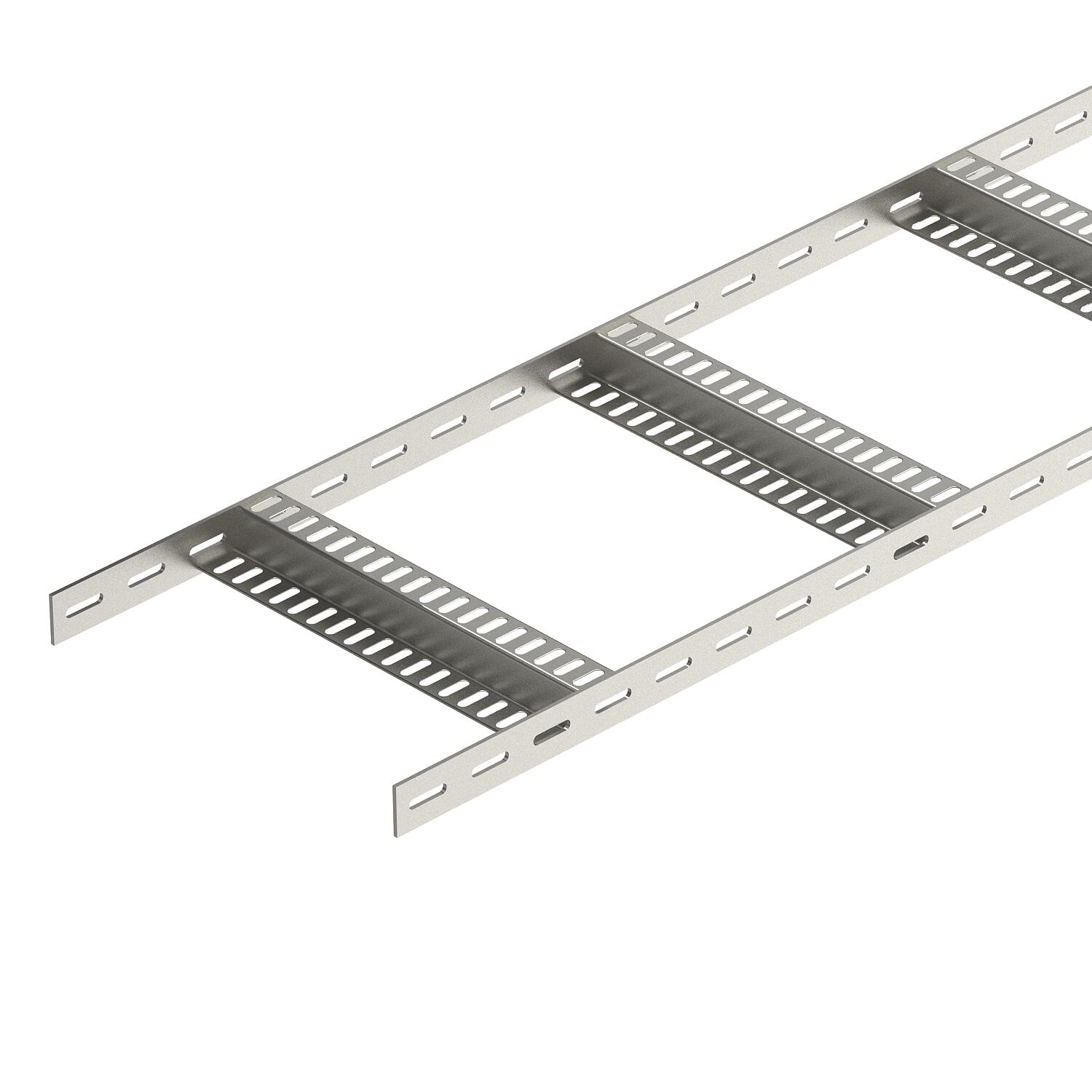

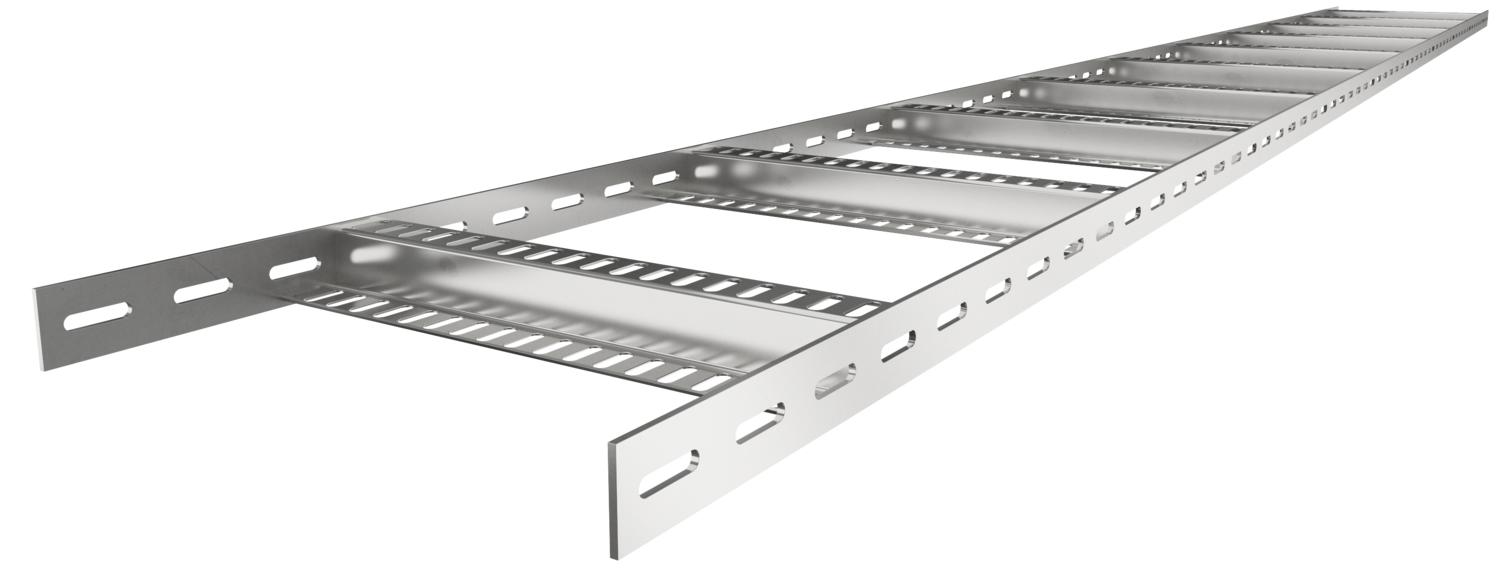

Drabina kablowa morska z perforowaną burtą o wysokości boku 35 mm, ze spawanymi, perforowanymi szczeblami w kształcie Z. Testy obciążenia wg IEC, w układzie z łącznikiem typu SLV.

Łuki na zapytanie.

Dane techniczne

Dane techniczne

Grubość boku	3 mm
Kolor	stal szlachetna
Materiał	stal nierdzewna 1.4301
Perforacja boczna	tak
Podtrzymanie funkcji	brak
Powierzchnia	pusty, po obróbce
Rozstaw szczebli	300 mm
Seria produktu	Seria SLZ

Stal nierdzewna, wytrawiana	tak
Wersja szczebli	Profil perforowany
Wykonanie profilu bocznego	płaski profil
Wykonanie szerokorozpiętościowe	brak
Wymiar	35x100
Wymiar	35x106x3000
Zamocowanie szczebla	spawane
Zgodny z RoHS	tak

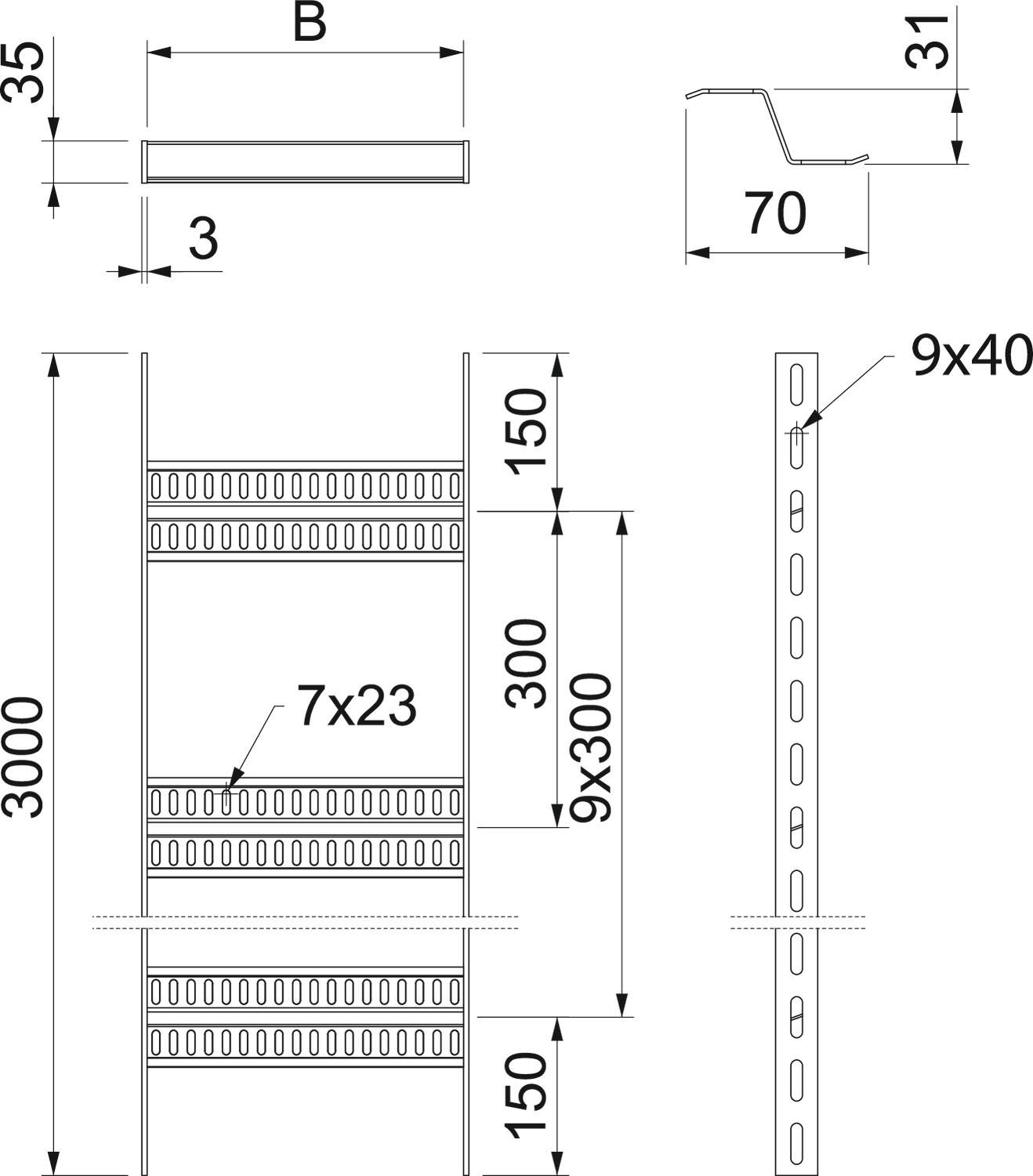

Wymiary

Długość	3000 mm
Szerokość	100 mm

Wymiar B	106 mm
Wysokość	35 mm

Obciążenie

Rozstaw podpór 1,0 m	2,8 kN/m
Rozstaw podpór 1,5 m	1 kN/m
Rozstaw podpór 2,0 m	0,55 kN/m

Rozstaw podpór 2,5 m	0,35 kN/m
Rozstaw podpór 3,0 m	0,25 kN/m

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	9,4522 kg CO₂e
Data pomiaru, wartość CO2	2025-04-02T00:00:00.000+0200
Declared Unit	Metr

Declared Unit Quantity	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	9,4522 kg CO₂e / 1 Metr

Dane techniczne

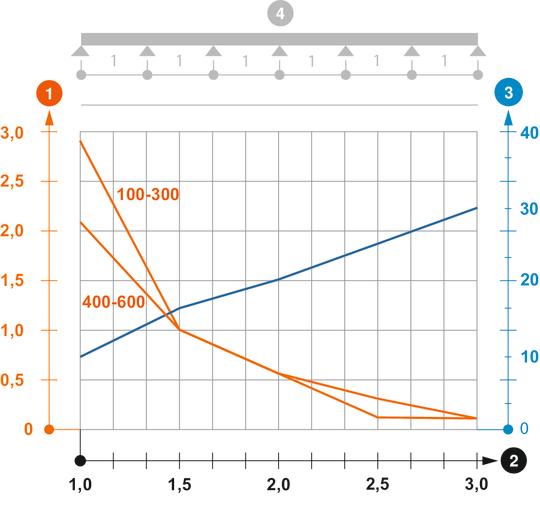

Wykres obciążenia drabiny kablowej typu SLZ L A2

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór
Rozkład obciążenia podczas badania

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość boku	Podtrzymanie funkcji	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
SLZ L 100 A2	3000 mm	100 mm	3 mm	brak	7098062	m	3 m
SLZ L 200 A2	3000 mm	200 mm	3 mm	brak	7098066	m	3 m
SLZ L 500 A2	3000 mm	500 mm	3 mm	brak	7098072	m	3 m
SLZ L 600 A2	3000 mm	600 mm	3 mm	brak	7098074	m	3 m
