Dzielony dławik kablowy, wkładka uszczelniająca, 1 przewód, jasnoszary
Nr kat. 2024948 | EAN 4012196536689
- Opis produktu
-

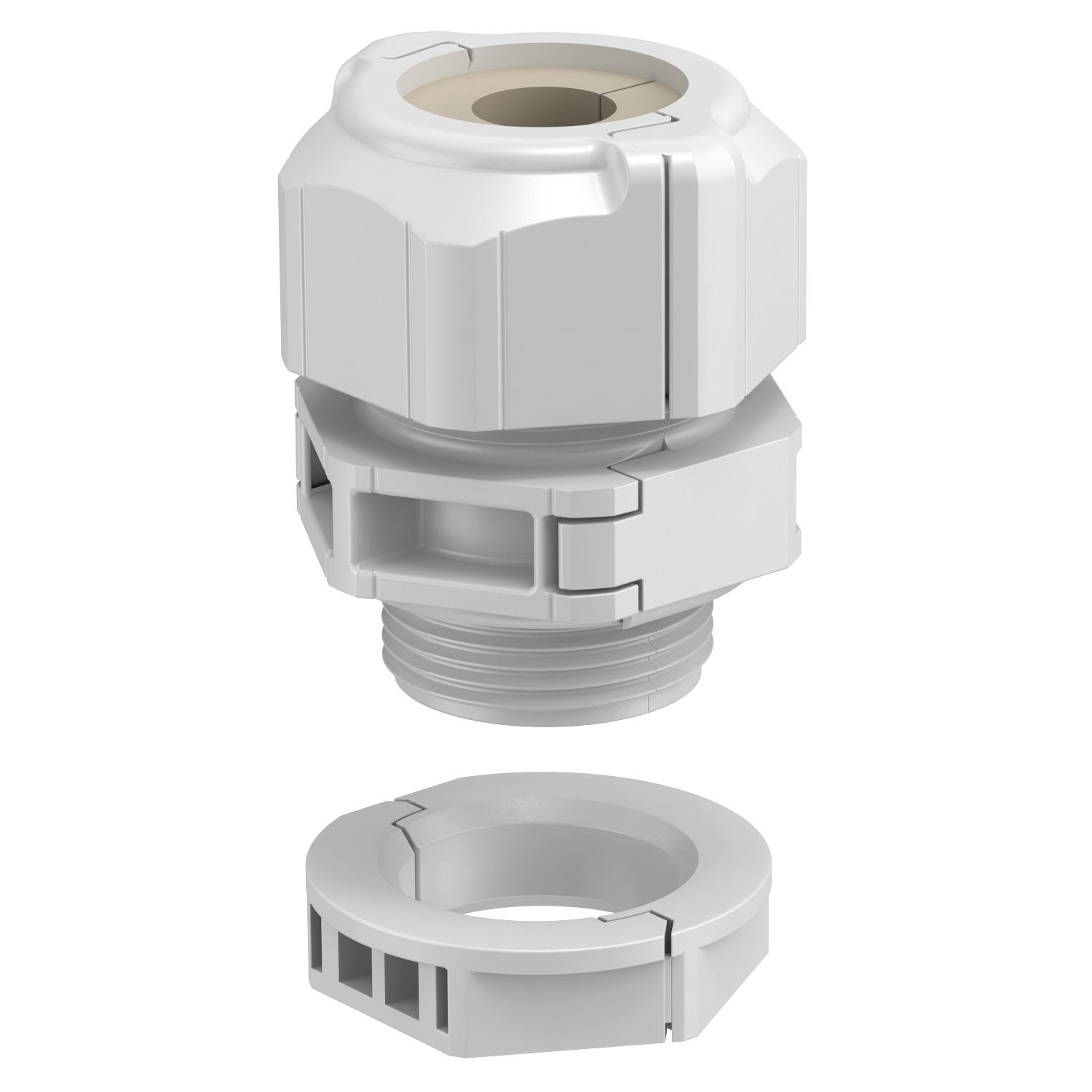

Opis produktuRozdzielny dławik kablowy V-TEC TB .., podobnie jak wszystkie dławiki V-TEC, zapewnia bezpieczne uszczelnienie kabli. Montaż dławika rozdzielnego jest możliwy na podłączonych już przewodach.
V-TEC TB jest bezkonkurencyjny przy modernizacji istniejącej instalacji. Brak konieczności demontażu przewodów zapewnia zachowanie ciągłości zasilania i brak przestojów np. na produkcji.

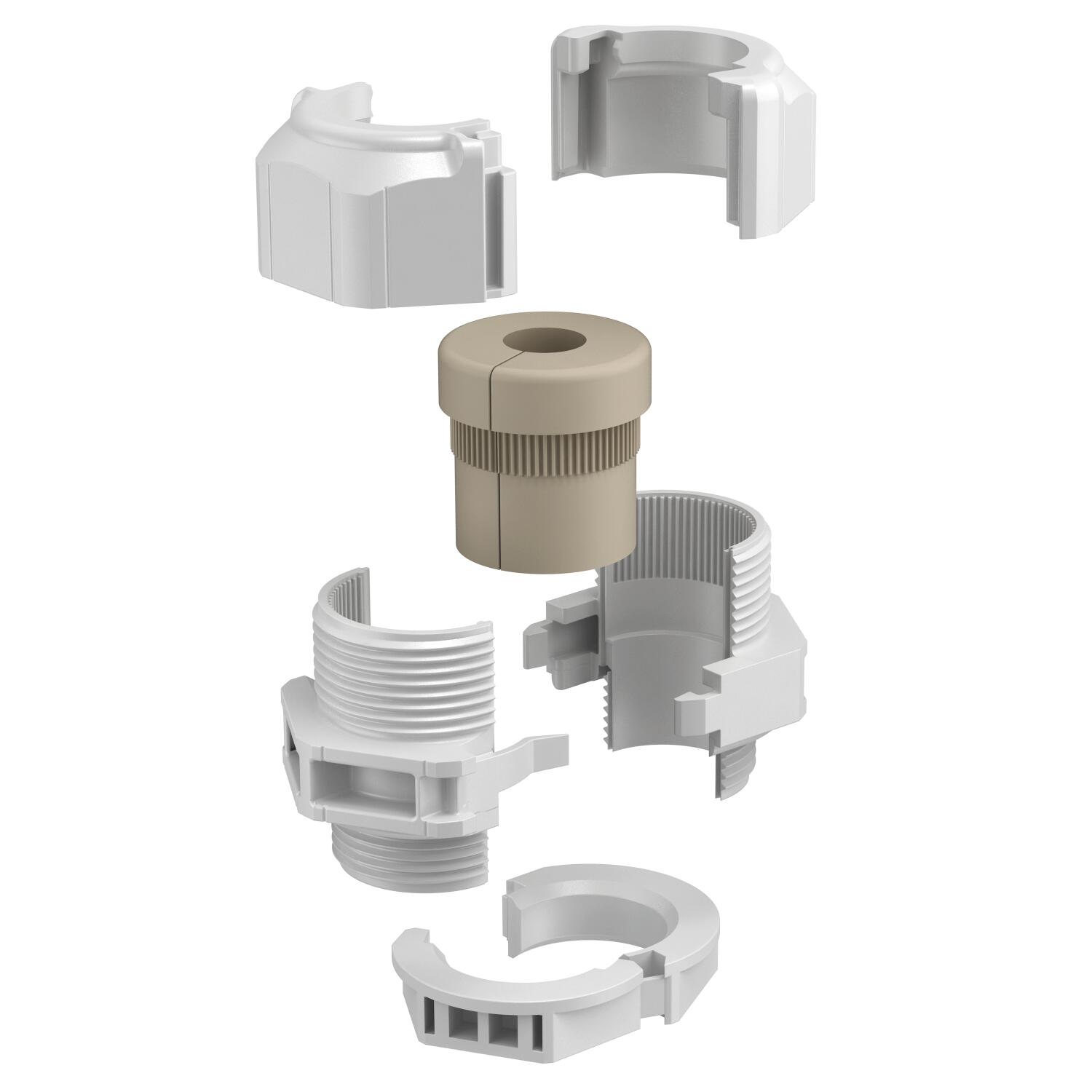

Zestaw składa się z adaptera, nakrętki kołpakowej i uszczelki. Podzielona nakrętka zabezpieczająca jest również umieszczona w zestawie.
Różne wkładki uszczelniające umożliwiają uszczelnianie kabli o różnych średnicach. Szczypce do rozszerzania są idealnym narzędziem, które można wykorzystać do otwarcia wkładki uszczelniającej. Dzięki nim wkładanie pojedynczych kabli jest łatwe i szybkie.
-
- Dane techniczne
-
Dane techniczne
Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe tak Dławik kablowy do kabli płaskich brak Długość gwintu 10 mm Gwint M20 x 1,5 Kolor jasnoszary Liczba otworów 1 Materiał Poliwęglan Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C Mozliwość odciążania naprężeń tak Niestabilny moment dokręcenia 2 Nm Obszar uszczelnienia D maks. 15,5 mm Obszar uszczelnienia D min. 11,5 mm Ochrona przed zginaniem brak Odporny na uderzenia tak Rodzaj gwintu metryczny Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 1 30 mm Rozmiar klucza 2 27 mm Rozmiar znamionowy gwintu 20 Skok gwintu 1,5 mm Stopień ochrony IP 67 strefy zagrożone wybuchem brak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar M20 Wymiar E1 (mm) 33,5 mm Wymiar E2 30 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką tak Zakres temperatur maks. 80 °C Zakres temperatur min. -20 °C Wymiary

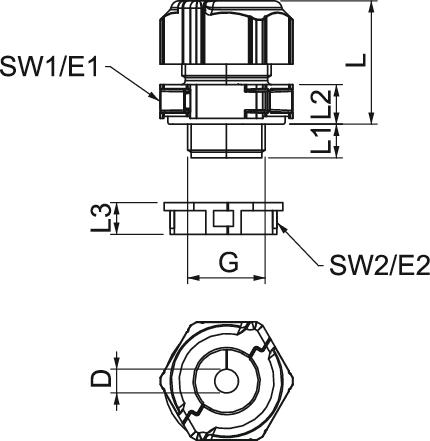

Długość 30 mm Szerokość 29 mm Wymiar D 14 mm Wymiar G M20x1,5 mm Wymiar L 30 mm Wymiar L maks. 30,5 mm Wymiar L. min. 24,5 mm Wymiar L1 10 mm Wymiar L2 8,5 mm Wymiar L3 8 mm Wysokość 40 mm Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,1048 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) szt. Declared Unit Quantity (LCA) 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 0,1048 kg CO2e / 1 Sztuka - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych V-TEC TB20 11-14 / 2024948 , 0.24MB , pdfDeklaracja zgodności UE V-TEC TB20 11-14 / 2024948 , 0.13MB , pdfDeklaracja zgodności UE Deklaracja zgodności UE ,REACH Deklaracja zgodności V-TEC TB20 11-14 / 2024948 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC TB20 11-14 / 2024948 , 0.12MB , pdfInstrukcja montażu V-TEC TB20 , 1.36MB , pdf
