Dzielony dławik kablowy, wkładka uszczelniająca, wielokrotny, jasnoszary
Nr kat. 2024927 | EAN 4012196536863
- Opis produktu
-
Opis produktuRozdzielny dławik kablowy V-TEC TB .., podobnie jak wszystkie dławiki V-TEC, zapewnia bezpieczne uszczelnienie kabli. Montaż dławika rozdzielnego jest możliwy na podłączonych już przewodach.
V-TEC TB jest bezkonkurencyjny przy modernizacji istniejącej instalacji. Brak konieczności demontażu przewodów zapewnia zachowanie ciągłości zasilania i brak przestojów np. na produkcji.

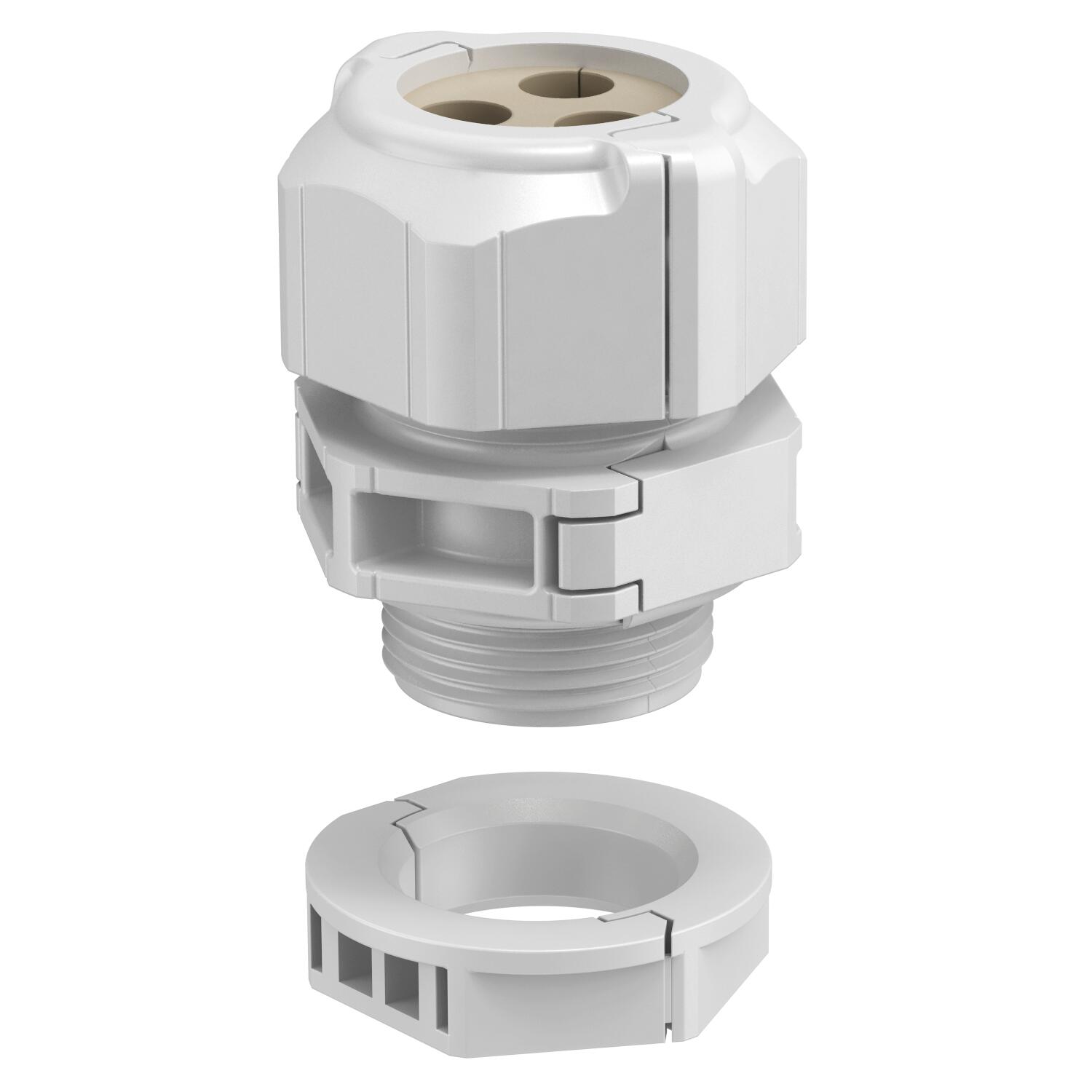

Zestaw składa się z adaptera, nakrętki kołpakowej i uszczelki. Podzielona nakrętka zabezpieczająca jest również umieszczona w zestawie.
Kolejne wkładki uszczelniające wielokrotne na zamówienie.
Wkładki uszczelniające służą do wprowadzenia kilku kabli przez połączenie śrubowe. W zależności od zastosowania, określone średnice otworów zmniejszają się o 1-2 mm średnicy, gdy dławik kablowy jest dokręcony.
Idealnym narzędziem są szczypce rozprężne, którymi można otworzyć wkładkę uszczelniającą. Dzięki nim wkładanie pojedynczych kabli jest łatwe i szybkie.
-
- Dane techniczne
-
Dane techniczne
Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe tak Dławik kablowy do kabli płaskich brak Długość gwintu 11 mm Gwint M25 x 1,5 Kolor jasnoszary Liczba otworów 3 Materiał Poliwęglan Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C Mozliwość odciążania naprężeń tak Niestabilny moment dokręcenia 4 Nm Ochrona przed zginaniem brak Odporny na uderzenia tak Rodzaj gwintu metryczny Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 1 35 mm Rozmiar klucza 2 31 mm Rozmiar znamionowy gwintu 25 Skok gwintu 1,5 mm Stopień ochrony IP 67 strefy zagrożone wybuchem brak Wkładka uszczelniająca do kilku przewodów tak Wykonanie prosty Wymiar M25 Wymiar E1 (mm) 39 mm Wymiar E2 34,5 mm Wymiar sześciokąta 35 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką tak Zakres temperatur maks. 80 °C Zakres temperatur min. -20 °C Wymiary

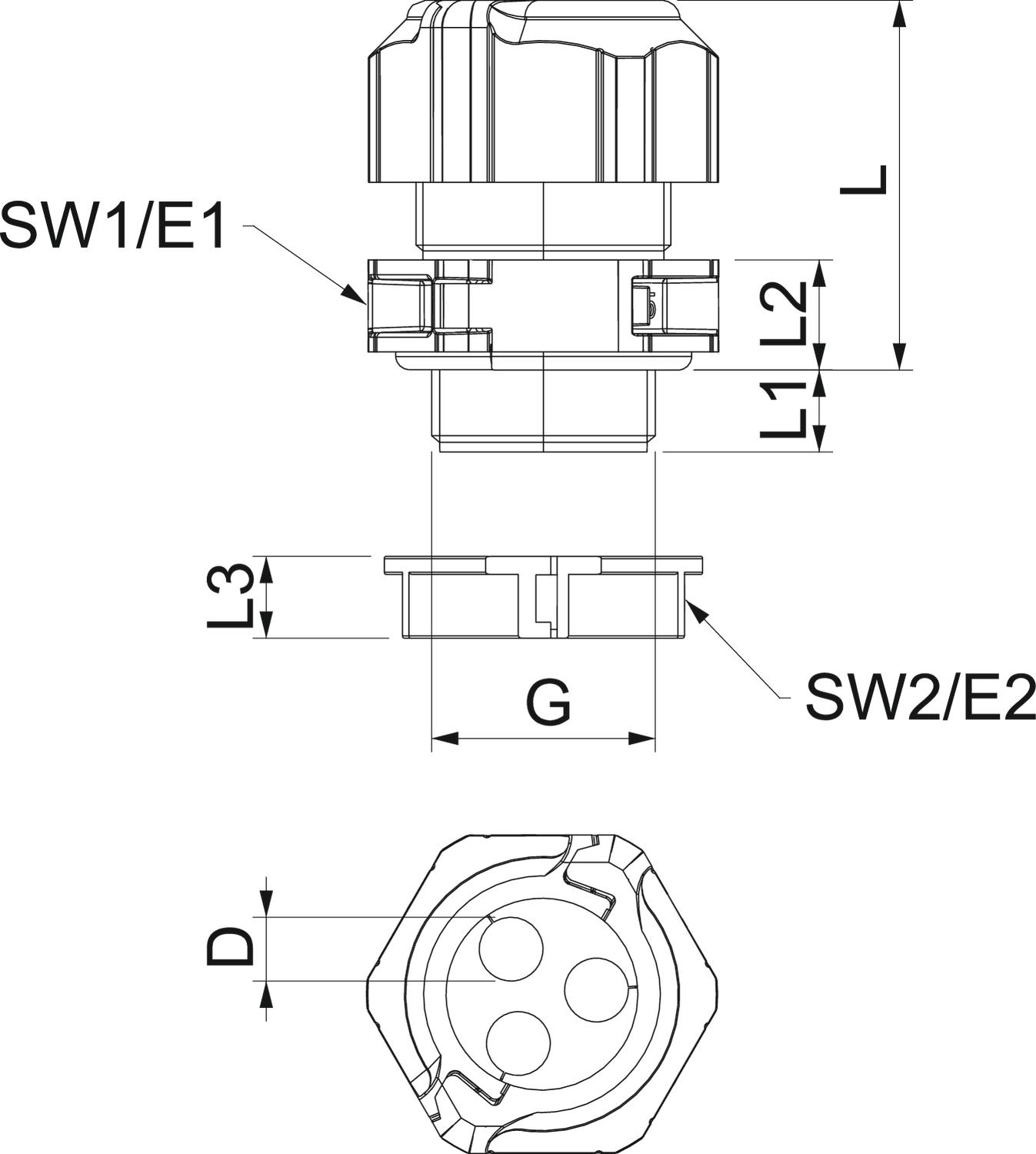

Długość 35 mm Szerokość 38,5 mm Wymiar D 7 mm Wymiar G M25x1,5 mm Wymiar L 41 mm Wymiar L maks. 40 mm Wymiar L. min. 31,5 mm Wymiar L1 11 mm Wymiar L2 10 mm Wymiar L3 9 mm Wysokość 50 mm Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,1561 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) szt. Declared Unit Quantity (LCA) 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 0,1561 kg CO2e / 1 Sztuka - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych V-TEC TB25 3x7 / 2024927 , 0.24MB , pdfDeklaracja zgodności UE V-TEC TB25 3x7 / 2024927 , 0.13MB , pdfREACH Deklaracja zgodności V-TEC TB25 3x7 / 2024927 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC TB25 3x7 / 2024927 , 0.12MB , pdfInstrukcja montażu Instrukcja montażu V-TEC TB , 1.34MB , pdf
