Generator connection box, type 2, for 2 x 1 string IP 67

Generator connection box, type 2, for 2 x 1 string

Nr kat. 5088415 | EAN 4012197365042

Nr kat. / Typ	5088415 / PVG-C1000K 110

Stopień ochrony	IP 67

Opis produktu

Opis produktu

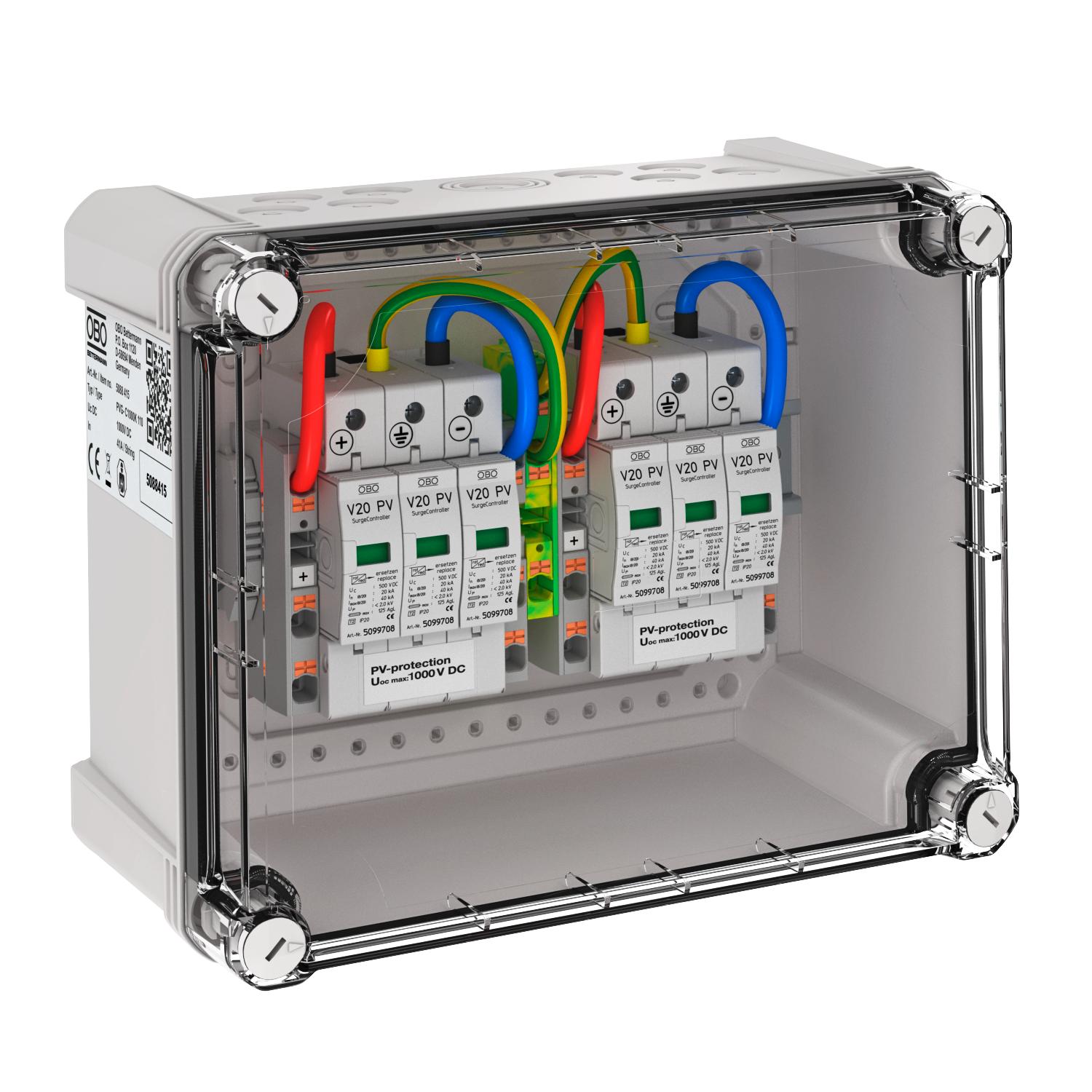

Generator connection box, type 2, for photovoltaic systems, to connect 2 x 1 string. For DC protection of the inverter.

• Varistor arrester, plug-in, with separation device in error-resistant Y circuit according to VDE 0100-712 (50539-12)

• Low DC protection level: < 4.0 kV (Uoc max = 1,000 V DC)

• 2 protection devices with 2 push-in terminals each of up to 6 mm² pre-installed in the housing, up to 41 A DC per terminal

• Polycarbonate housing (IP67), UV-resistant for exterior use, incl. cable gland set and pressure compensation element

Additional measures may be required if there is the risk of condensation formation through wind, ice, temperature or sun!

Dane techniczne

Możliwości podłączenia

Anschlussart Generatoranschlusskasten	Push-in terminal
Czas zadziałania	<25 ns
Entries per MPPT	1
Exits per MPPT	1
Funkcja monitorowania	brak

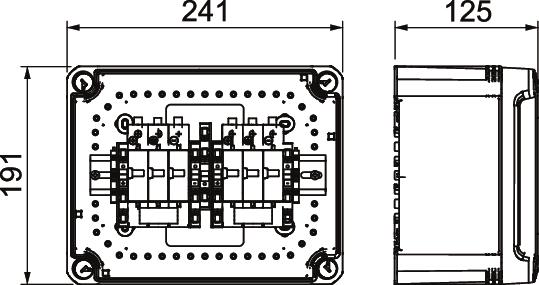

Głębokość	125 mm
Ilość wejść	1
Ilość wejść modułów	1
Klasa testu Typ 1	brak
Klasa testu Typ 2	tak
Klasa testu Typ 3	brak
Kolor	jasnoszary; RAL 7035
Kształt sieci	DC
Kształt sieci DC	tak
Liczba wejść przewodów	8
LPZ	1→2
Maks. Napięcie wejściowe DC	1000 V
Maks. Prąd wejściowy na moduł	41 A
Maks. Prąd wyjściowy	41 A
Maksymalny prąd wyładowczy (8/20 μs)	40 kA
Materiał obudowy	PC
najwyższe napięcie ciągłe DC	1000 V
Number of MPPTs	2
Odporność kod IK	IK08
Przekrój przewodu elastycznego (cienkożyłowy) maks.	10 AWG
Przekrój przewodu elastycznego (cienkożyłowy) maks.	6 mm²

Przekrój przewodu elastycznego (cienkożyłowy) min.	21 AWG
Przekrój przewodu elastycznego (cienkożyłowy) min.	0,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	10 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	8 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	0,5 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	21 AWG
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających DC (PV)
Rodzaj wejścia	Dławik
Ślad węglowy CO2 (GWP) od kołyski po bramę	6,0314 kg CO2e / 1 Sztuka
SPD zgodnie z EN 61643-11	Typ 2
SPD zgodnie z IEC 61643-1	klasa II
Sposób montażu	zamontowana wstępnie w obudowie
Stopień ochrony	IP 67
Sygnalizacja	optyczna
Szerokość	240 mm
Temperatura eksploatacji maks.	60 °C
Temperatura eksploatacji min.	-25 °C
Wykonanie	For 2 MMPT and with push-in terminals
Wymiar	1000V DC
Wyposażone w odłącznik obciążenia	brak
Wysokość	191 mm
Zabezpieczenie modułu	bez
Zakres temperatur maks.	65 °C
Zakres temperatur min.	-25 °C
Znamionowy prąd wyładowczy (8/20 µs)	20 kA
