Izolowany maszt rurowy isFang do wewnętrznego prowadzenia przewodu isCon®, wyjście boczne 6000 |

Izolowany maszt rurowy isFang do wewnętrznego prowadzenia przewodu isCon®, wyjście boczne

Nr kat. 5408876 | EAN 4012196647811

Nr kat. / Typ

Długość

Opis produktu

Opis produktu

• do układania przewodów OBO isCon® w rurze
• do montażu na konstrukcji budynku za pomocą wspornika isFang
• nadaje się do obciążenia wiatrem zgodnie z Eurokodem 1: DIN EN 1991-1-4
• testowany zgodnie z VDE V 0185-561-8 (IEC TS 62561-8)
• Rura pionowa i końcówka kolektora wykonane z aluminium
• Część środkowa wykonana z tworzywa sztucznego wzmocnionego włóknem szklanym (GRP)

Dane techniczne

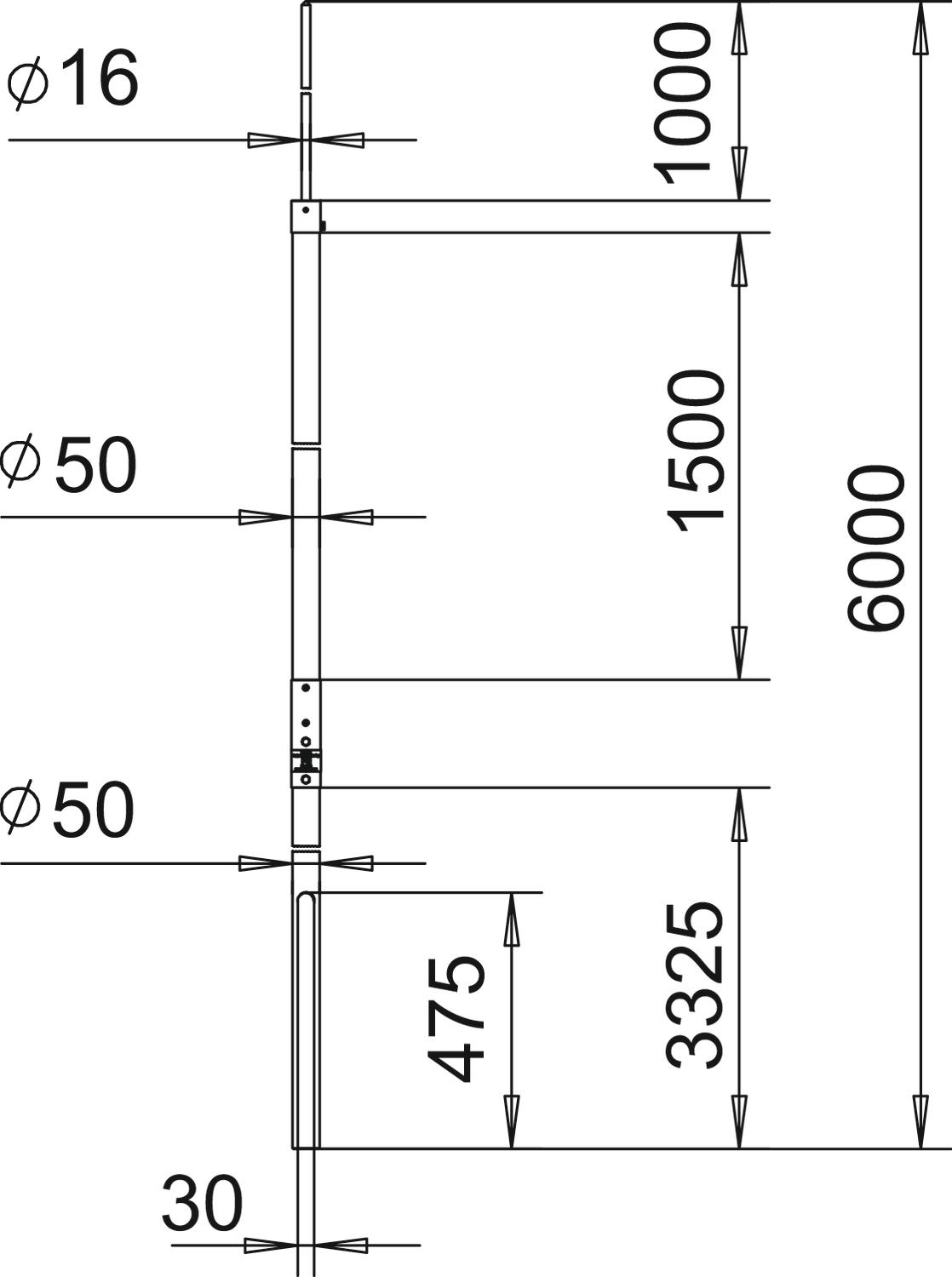

Wymiary

Długość	6000 mm
Materiał	Tworzywo sztuczne wzmocnione włóknem szklanym
Odporna na wysokie napięcie, izolowana konstrukcja	tak
Przyłącze	Przewód okrągły
Ślad węglowy CO2 (GWP) od kołyski po bramę	77,3727 kg CO2e / 1 Sztuka
Wykonanie	Zwód pionowy

Wymiar	6000mm
Wymiar A	3325 mm
Wymiar B	1000 mm
Wymiar d min.	50 mm
Wymiar H	1500 mm
Wymiar L	6000 mm

Wszystkie typy

Wszystkie typy

Typ	Długość	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
isFang IN-A L4	4000 mm	5408874	Sztuka	1 Sztuka
isFang IN-A L6	6000 mm	5408876	Sztuka	1 Sztuka
isFang IN-A L8	8000 mm	5408878	Sztuka	1 Sztuka
isFang IN-A L10	10000 mm	5408880	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Podstawa betonowa do systemu FangFix 16 kg	F-FIX-S16	5403227	Sztuka	1 Sztuka
Podstawka ochonna do podstaw betonowych 16kg do trójnogu isFang	F-FIX-B16 3B	5403238	Sztuka	10 Sztuka
Przewód isCon® Professional w kolorze czarnym	isCon Pro 75 SW	5408008	m	100 m
Końcówka przyłączeniowa przewodu IsCon®	isCon connect	5408022	Sztuka	2 Sztuka
Element przyłączeniowy do prowadzenia przewodu isCon wewnątrz izolowanego masztu rurowego isFang	isCon IN connect	5408024	Sztuka	1 Sztuka
isFang - trójnóg do masztów odgromowych	isFang 3B-100	5408968	Sztuka	1 Sztuka
