Jednostka kanału dla GESR9, wysokość 40-240 mm
Nr kat. 7424264 | EAN 4012195243786
- Opis produktu
-
Opis produktu

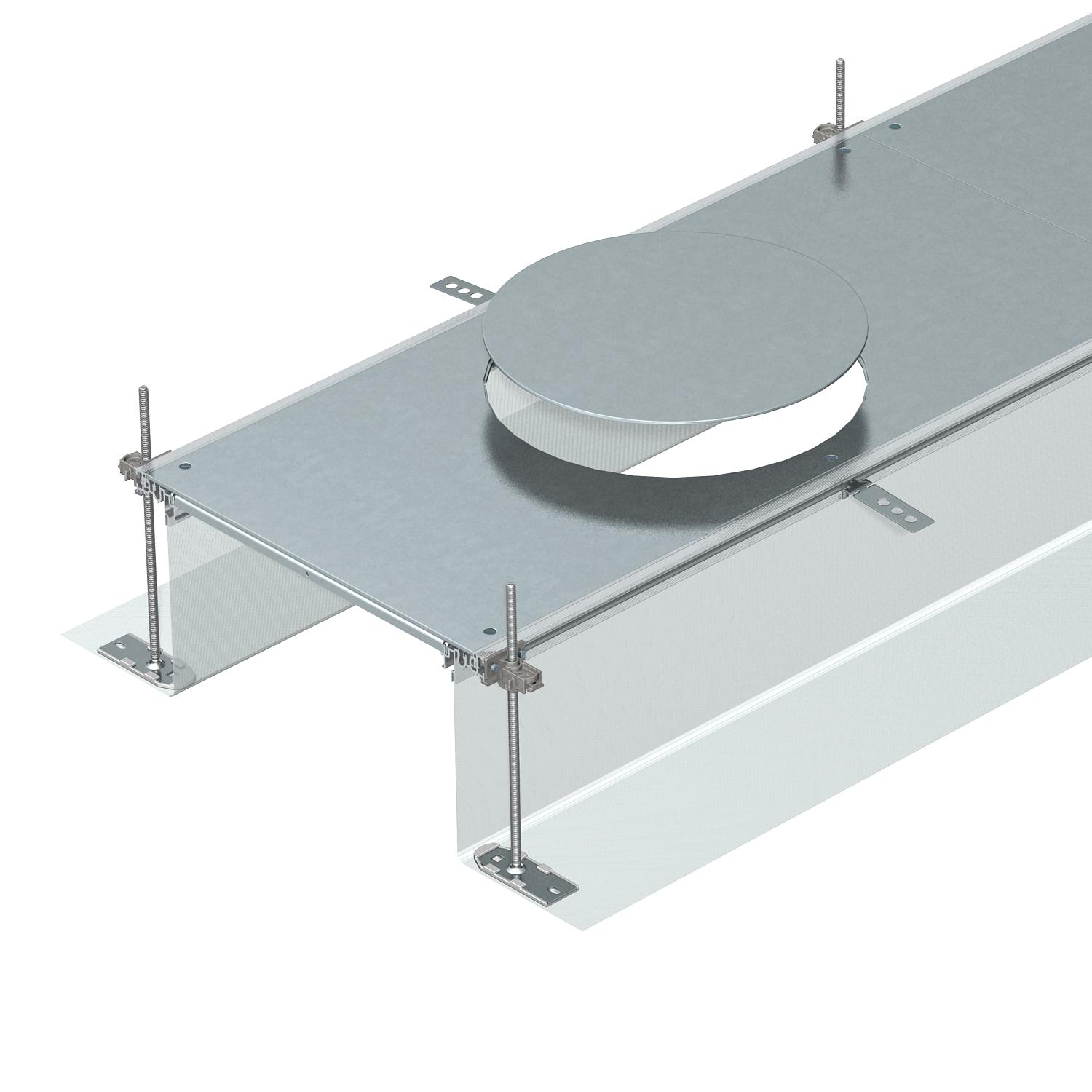

Gotowa do montażu jednostka kanału z 3 lub 6 pokrywami montażowymi do prowadzenia przewodów i do montażu kasety zasilającej wielk. znam. R9 składająca się z z dwóch elastycznych profili bocznych z metalowej siatki, profili nakładanych wykładziny podłogowej 4 mm i pokrywy kanału z zaślepionym otworem montażowym. W komplecie znajduje się 6 kątowników mocujących o regulowanej wysokości, 6 kotw do jastrychu i 3 wsporniki stykowe pokrywy dla szerokości znamionowych kanałów 400 i 6 dla szerokości znamionowych kanałów 500 i 600. Konieczne elementy niwelujące (należy przestrzegać wysokości regulacji) do wspornika pokrywy 400, 500 i 600 nie wchodzą w zakres dostawy i należy je zamawiać osobno. Pokrywy kanału są przykręcone śrubami.
-
- Dane techniczne
-
Dane techniczne

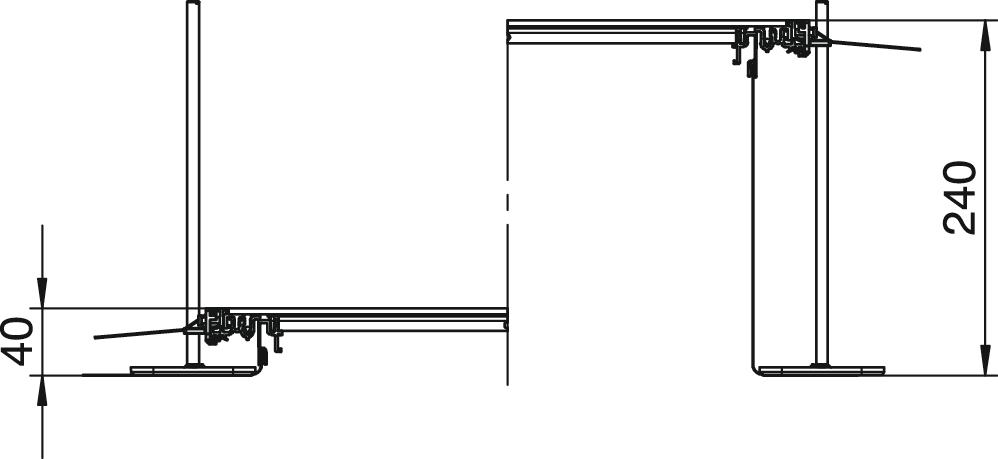

Grubość materiału pokrywy 4 Ilość przewidzianych jednostek montażowych 6 Materiał Stal Minimalna wysokość wylewki 40 Możliwość montażu uszczelki tak Możliwość odłączenia tak Odpowiednie do szczeliny dylatacyjnej brak Osłony 6 Otwór montażowy do puszki instalacyjnej Otwór montażowy okrągła Otwór montażowy na puszkę napodłogową brak Pokrywa otworu montażowego tak Pokrywa zdejmowana tak Powierzchnia cynkowana metodą Sendzimira Płyta podłogowa tak Wymiar 2400x600x240 Wysokość kanału maks. 240 mm Wysokość kanału min. 40 mm Z otworem przyłączeniowym tak Z przegrodą brak Z występem tak Zakres regulacji maks. 240 mm Zakres regulacji min. 40 mm Zamocowanie pokrywy zatrzaskowe brak Z wyrównaniem potencjałów brak Wymiary
Długość 2400 mm Szerokość 600 mm - Wszystkie typy
- Do pobrania
-
Karta danych technicznych OKA-G60040240DR9 / 7424264 , 0.29MB , pdfDeklaracja zgodności OKA-G60040240DR9 / 7424264 , 0.16MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat pozwolenie na używanie znaku VDE OKA , 0.18MB , pdfDo tego produktu nie są dostępne żadne zestawienia produktowe
