Jednostka kanału, zaślepiona, zatrzaskiwana, wysokość 40-140 mm 2400 | 500 | 40 | 140 | 3
morepic-1 morepic-2

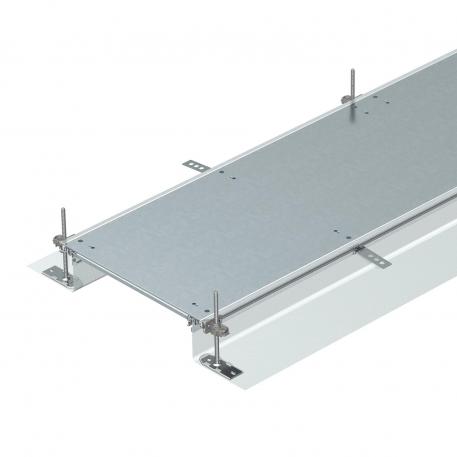

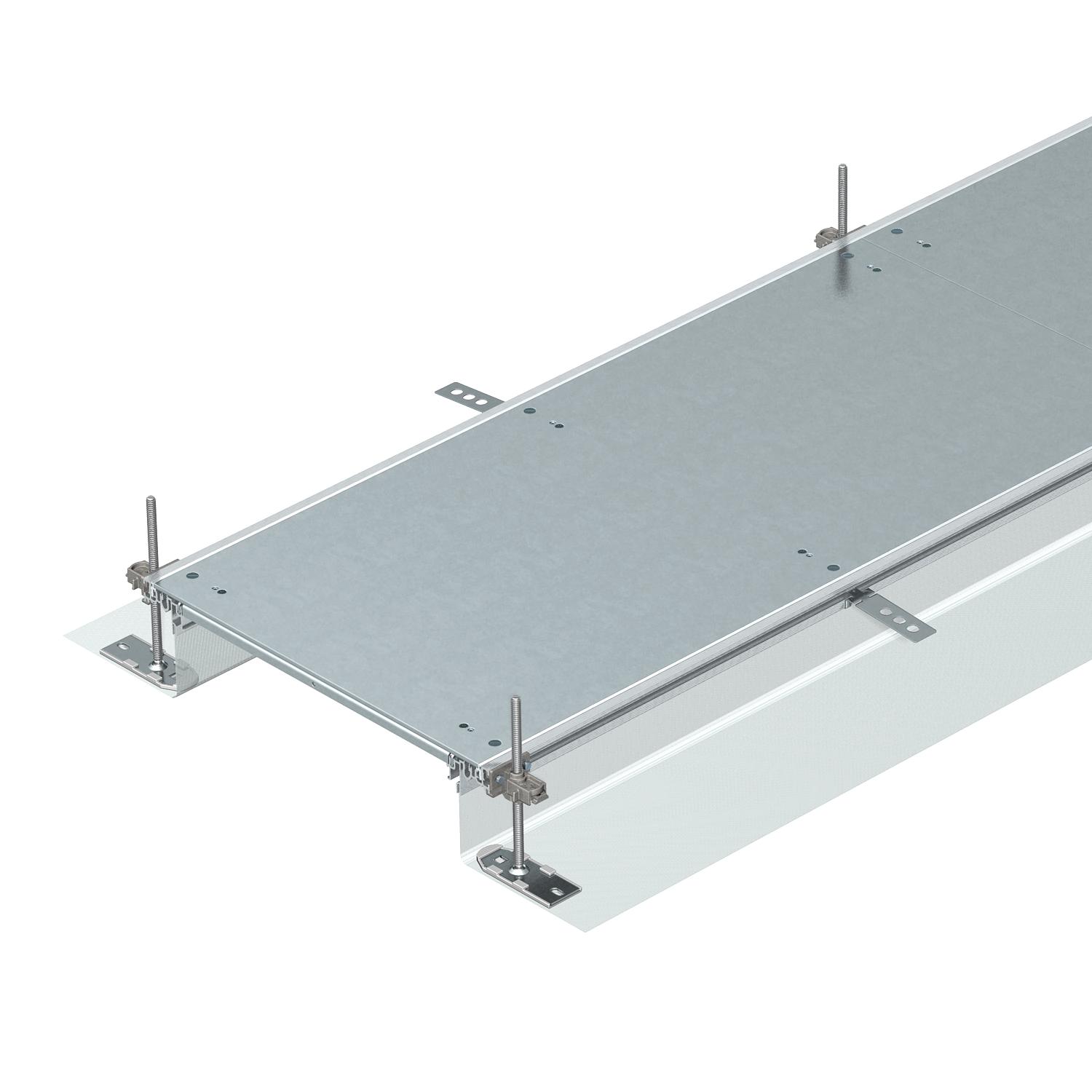

Jednostka kanału, zaślepiona, zatrzaskiwana, wysokość 40-140 mm

Nr kat. 7424046 | EAN 4012195243175

2400 mm
40 mm
3
Opis produktu
Opis produktu
Gotowa do montażu jednostka kanału do prowadzenia przewodów, składająca się z 3 samozatrzaskujących pokryw zaślepiających, dwóch elastycznych profili bocznych z metalowej siatki, profili nakładanych wykładziny podłogowej 4 mm. W dostawie zawartych jest 6 kątowników mocujących o regulowanej wysokości, 6 kotw do jastrychu i 3 uszczelki stykowe pokrywy (dla szerokości kanałów 200, 300 i 400) lub 6 wsporników stykowych pokrywy (dla szerokości kanału 500 i 600). Konieczne elementy niwelujące (należy przestrzegać wysokości regulacji) do wspornika pokrywy 500 i 600 nie wchodzą w zakres dostawy i należy je zamawiać osobno. W pokrywach kanałów do szerokości znamionowej 400 sprężyny montażowe są fabrycznie zamontowane.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
  • Ślad węglowy (PCF)
Dane techniczne

Wymiary

Długość 2400 mm
Grubość materiału pokrywy 4
Materiał Stal
Minimalna wysokość wylewki 40
Możliwość montażu uszczelki tak
Możliwość odłączenia tak
Odpowiednie do szczeliny dylatacyjnej brak
Osłony 3
Otwór montażowy bez
Otwór montażowy na puszkę napodłogową brak
Pielęgnacja podłogi wilgotny
Pokrywa otworu montażowego brak
Pokrywa zdejmowana tak
Powierzchnia cynkowana metodą Sendzimira
Płyta podłogowa brak
Ślad węglowy CO2 (GWP) od kołyski po bramę 76,8868 kg CO2e / 1 Metr
Szerokość 500 mm
Wymiar 2400x500x140

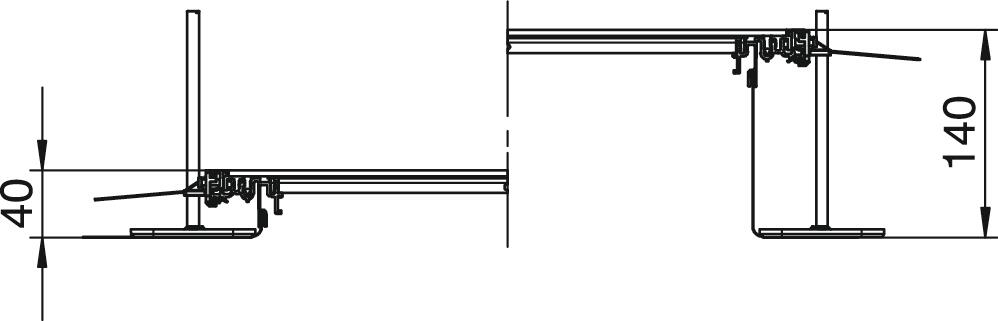

Wysokość kanału maks. 140 mm
Wysokość kanału min. 40 mm
Z otworem przyłączeniowym brak
Z przegrodą brak
Z występem tak
Zakres regulacji maks. 140 mm
Zakres regulacji min. 40 mm
Zamocowanie pokrywy zatrzaskowe tak
Z wyrównaniem potencjałów brak
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość kanału min. Wysokość kanału maks. Osłony Nr kat. Ilość Najmniejsza sprzedawana ilość
OKA-G20040140R 2400 mm 200 mm 40 mm 140 mm 3 7424040
2,4 m
OKA-G30040140R 2400 mm 300 mm 40 mm 140 mm 3 7424042
2,4 m
OKA-G40040140R 2400 mm 400 mm 40 mm 140 mm 3 7424044
2,4 m
OKA-G50040140R 2400 mm 500 mm 40 mm 140 mm 3 7424046
2,4 m
OKA-G60040140R 2400 mm 600 mm 40 mm 140 mm 3 7424048
2,4 m
OKA-G20040240R 2400 mm 200 mm 40 mm 240 mm 3 7424060
2,4 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Podzespół do odgałęzienia kątowego w lewo, wysokość 40-150 mm Podzespół do odgałęzienia kątowego w lewo, wysokość 40-150 mm OKA-G50040150FBL 7423956
1 Sztuka
Podzespół do odgałęzienia kątowego w prawo, wysokość 40-150 mm Podzespół do odgałęzienia kątowego w prawo, wysokość 40-150 mm OKA-G50040150FBR 7423976
1 Sztuka
Końcówka kanału, wysokość 40-150 mm Końcówka kanału, wysokość 40-150 mm OKA-G50040150ES 7424286
1 Sztuka
Jednostka dostawna dla GES4, wysokość 40-140 mm Jednostka dostawna dla GES4, wysokość 40-140 mm OKA-G A 40140 4 7424320
1 Sztuka
Jednostka dostawna dla GES6, wysokość 40-140 mm Jednostka dostawna dla GES6, wysokość 40-140 mm OKA-G A 40140 6 7424322
1 Sztuka
Jednostka dostawna dla GES9, wysokość 40-140 mm Jednostka dostawna dla GES9, wysokość 40-140 mm OKA-G A 40140 9 7424324
1 Sztuka
Jednostka dostawna dla GESR9, wysokość 40-140 mm Jednostka dostawna dla GESR9, wysokość 40-140 mm OKA-G A 40140R9 7424326
1 Sztuka
Podzespół do rozgałęzienia kanału: trójnik i czwórnik Podzespół do rozgałęzienia kanału: trójnik i czwórnik OKA FB2 TX 7424821
1 Sztuka
Element regulujący do wspornika pokrywy, wysokość kanału 40-70 mm Element regulujący do wspornika pokrywy, wysokość kanału 40-70 mm NE DSU2 4030 7424840
3 Sztuka
Element regulujący do wspornika pokrywy, wysokość kanału 60-110 mm Element regulujący do wspornika pokrywy, wysokość kanału 60-110 mm NE DSU2 6050 7424842
3 Sztuka
Element regulujący do wspornika pokrywy, wysokość kanału 100-175 mm Element regulujący do wspornika pokrywy, wysokość kanału 100-175 mm NE DSU2 10075 7424844
3 Sztuka
Zacisk uziemiający Zacisk uziemiający 8AWR 6288704
10 Sztuka

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przegroda 60 FS Przegroda 60 FS TSG 60 FS 6062068
3 m
Przegroda 85 FS Przegroda 85 FS TSG 85 FS 6062114
3 m
Przegroda 110 FS Przegroda 110 FS TSG 110 FS 6062122
3 m
Przegroda 135 FS Przegroda 135 FS TSG 135 FS 6062132
3 m
Przyssawka, 300 N Przyssawka, 300 N WZ 1029 7408634
1 Sztuka
