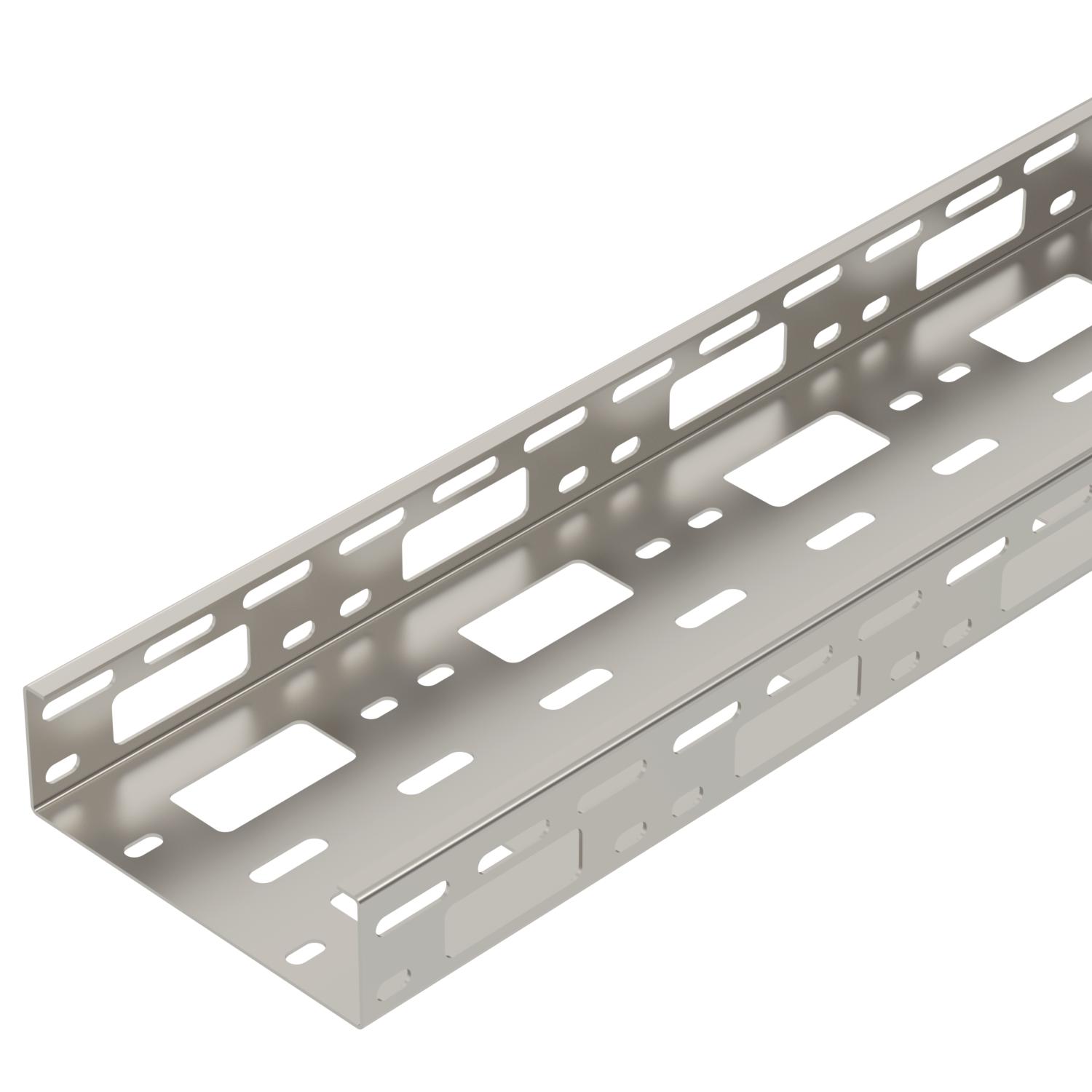

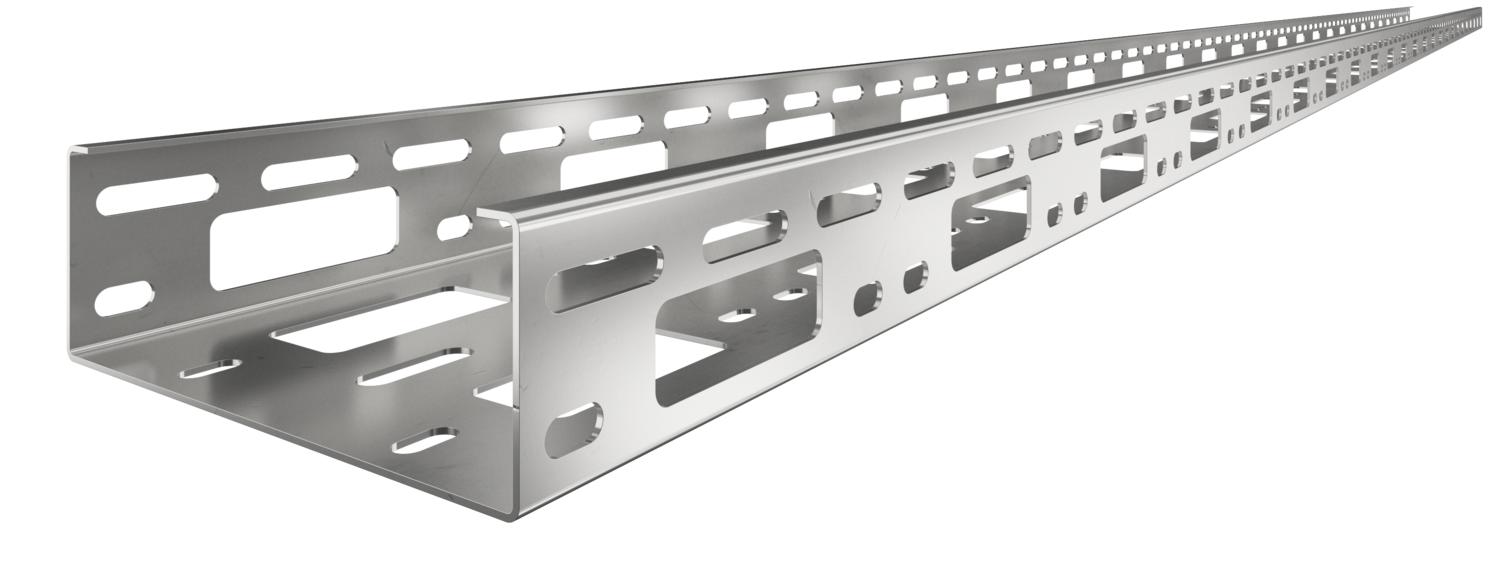

Kanał AZ 150 A2
Nr kat. 6075330 | EAN 4012195811145
- Opis produktu
-
Opis produktuMały kanał AZ o wysokości bocznej 50 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
-
- Dane techniczne
-
Dane techniczne

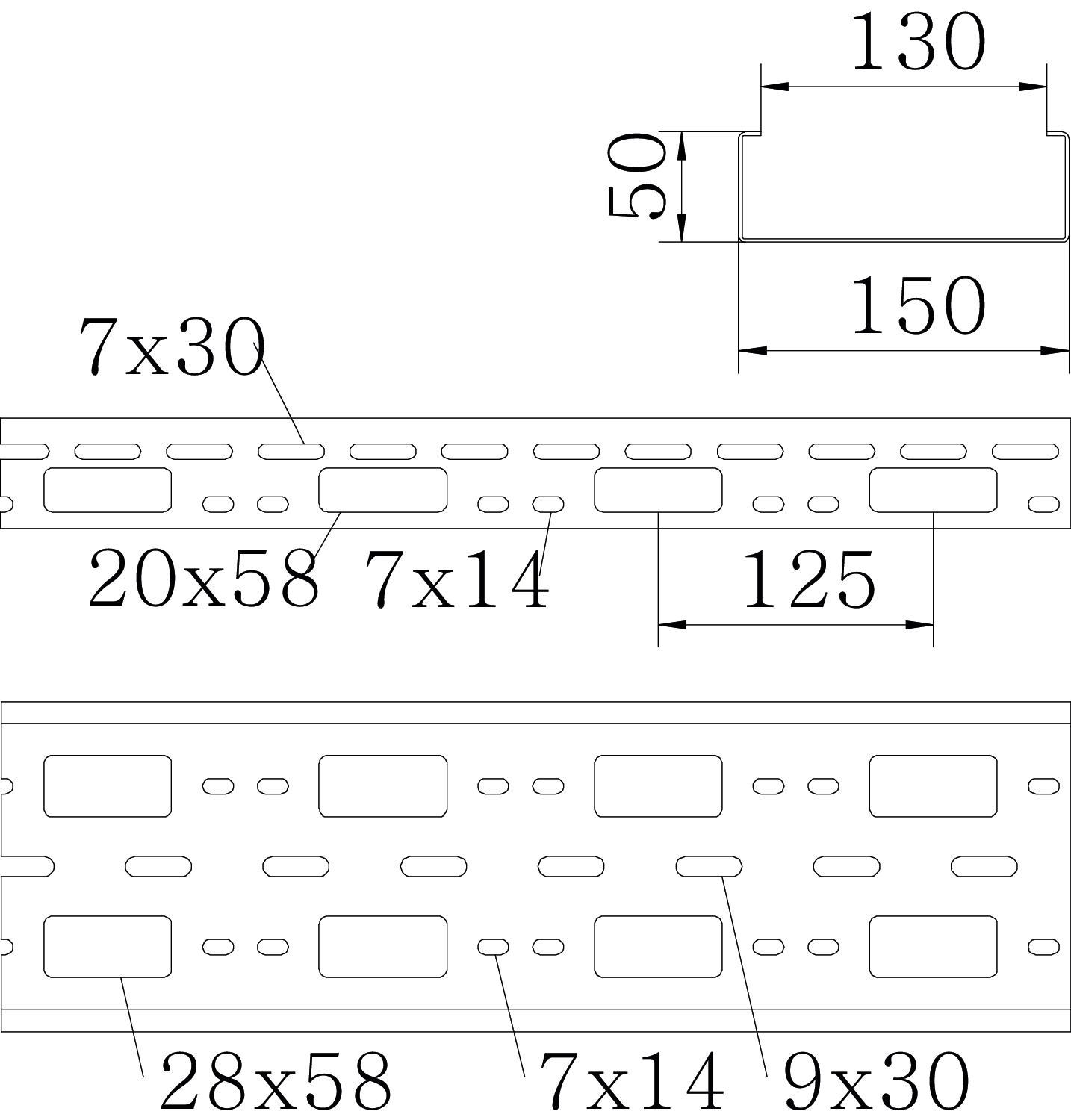

Grubość blachy 1,5 mm Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Przekrój poprzeczny 7500 mm² Przekrój poprzeczny 75 cm² Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Wersja połączenia bez łącznika Wykonanie szerokorozpiętościowe brak Wymiar 50x150x1,5 Wymiar 50x150x3000 Wymiary
Długość 3000 mm Szerokość 150 mm Wymiar B 150 mm Wysokość 50 mm Obciążenie
Rozstaw podpór 1,0 m 3 kN/m Rozstaw podpór 1,5 m 2 kN/m Rozstaw podpór 2,0 m 1,2 kN/m Rozstaw podpór 2,5 m 0,8 kN/m Rozstaw podpór 3,0 m 0,25 kN/m Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 16,9702 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metr Declared Unit Quantity (LCA) 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 16,9702 kg CO2e / 1 Metr Dane techniczne

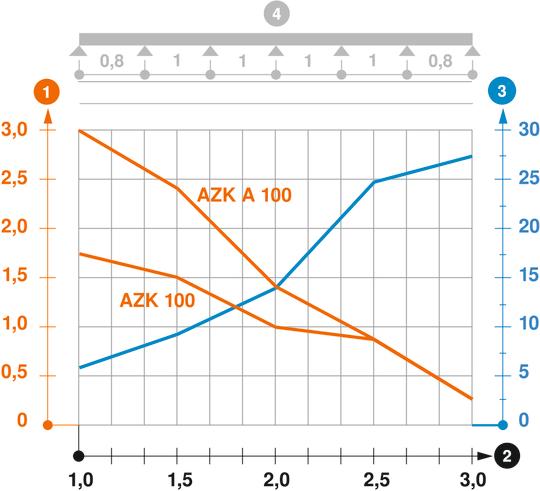

Wykres obciążenia kanału AZ
- Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

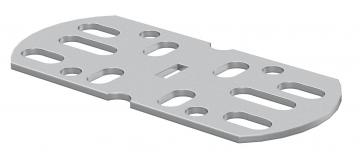

Łącznik wzdłużno-kątowy A2
VF AZK A2 6066569 10 Sztuka
Pierścień ochronny kabla 915 PE
KSR-915 PE 6066704 25 Sztuka
Pierścień ochronny kabla 910 PE
KSR-910 PE 6066712 25 Sztuka

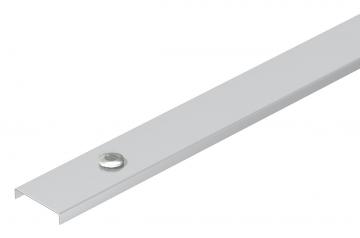

Pokrywa z ryglem obrotowym A2
AZDMD 150 A2 6080870 3 m - Do pobrania
-
