Kanał AZ 300 FT
Nr kat. 6075375 | EAN 4012195811251
- Opis produktu
-

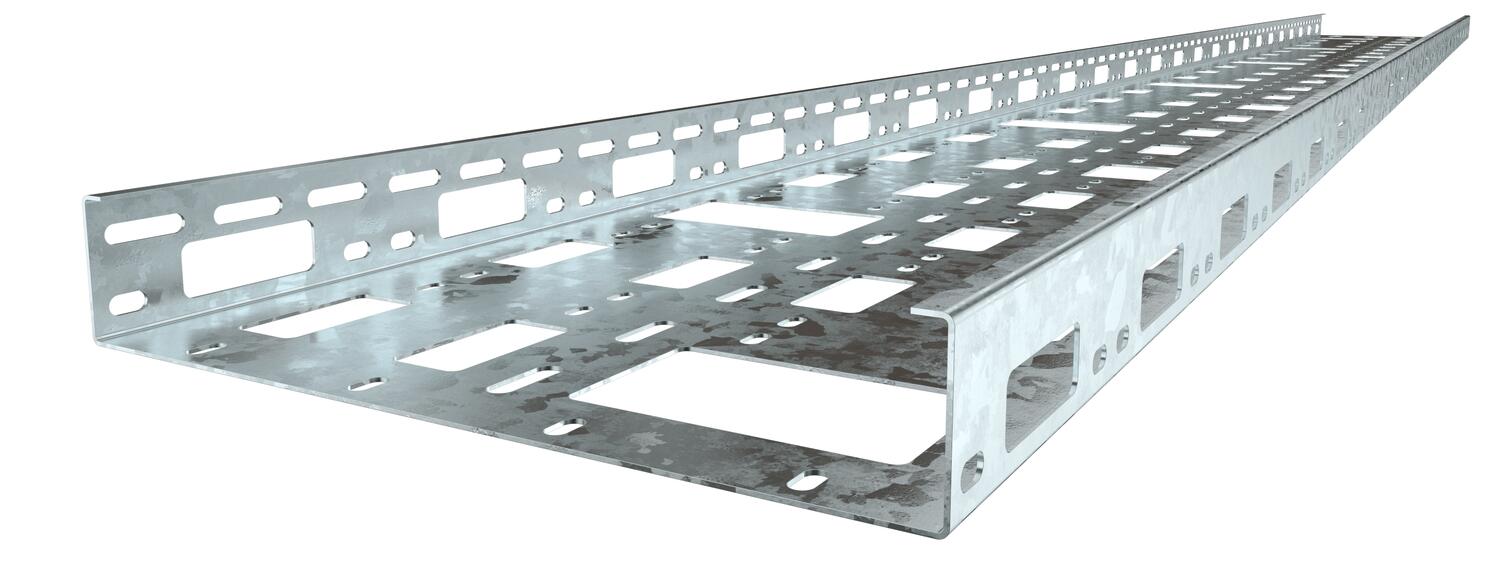

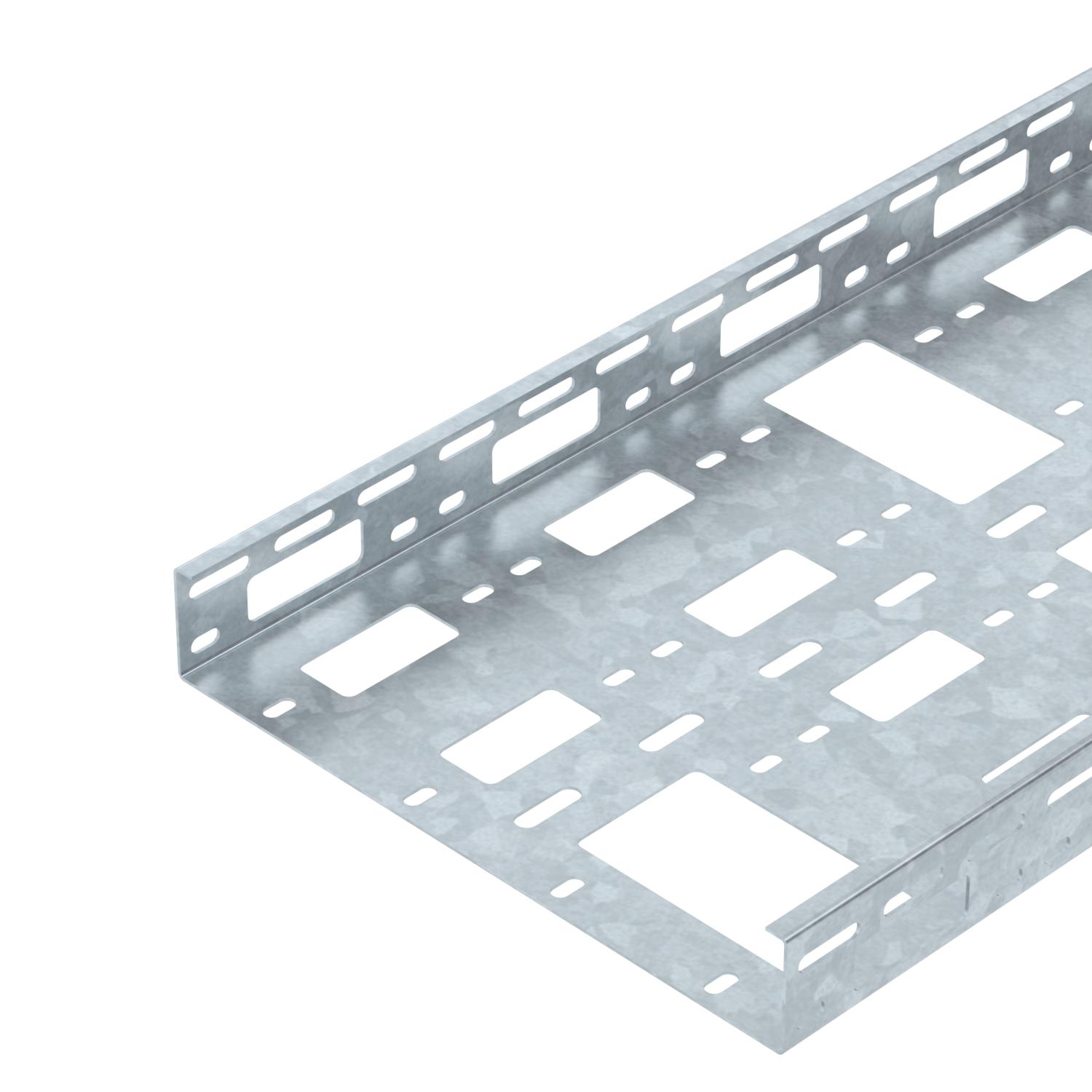

Opis produktuMały kanał AZ o wysokości bocznej 50 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
-
- Dane techniczne
-
Dane techniczne

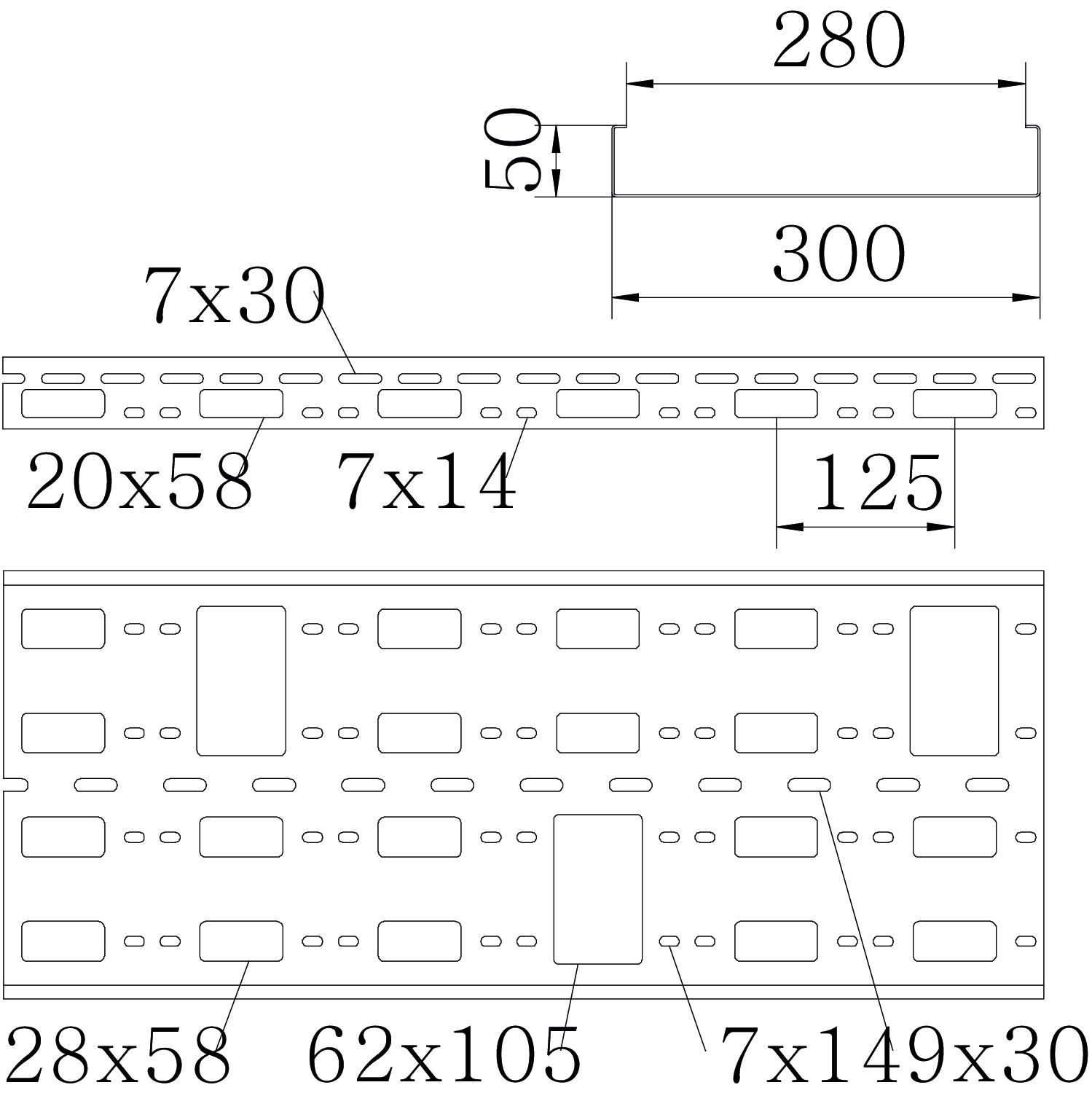

Grubość blachy 1,5 mm Kolor cyjan Materiał Stal Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Przekrój poprzeczny 15000 mm² Przekrój poprzeczny 150 cm² Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Wersja połączenia bez łącznika Wykonanie szerokorozpiętościowe brak Wymiar 50x300x1,5 Wymiar 50x300x3000 Wymiary
Długość 3000 mm Szerokość 300 mm Wysokość 50 mm Obciążenie
Rozstaw podpór 1,0 m 1,9 kN/m Rozstaw podpór 1,5 m 1,5 kN/m Rozstaw podpór 2,0 m 1,2 kN/m Rozstaw podpór 2,5 m 0,8 kN/m Rozstaw podpór 3,0 m 0,3 kN/m Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 10,1547 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metr Declared Unit Quantity (LCA) 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 10,1547 kg CO2e / 1 Metr Dane techniczne
Wykres obciążenia kanału AZ
- Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy 50 FT
VF AZK FT 6066550 25 Sztuka
Pierścień ochronny kabla 915 PE
KSR-915 PE 6066704 25 Sztuka
Pierścień ochronny kabla 910 PE
KSR-910 PE 6066712 25 Sztuka
Pokrywa z ryglem obrotowym FT
AZDMD 300 FT 6080915 3 m - Do pobrania
-
