Kanał, zaślepiony, wysokość 40-70 mm 2400 | 600 | 40 | 70 | 3

Kanał, zaślepiony, wysokość 40-70 mm

Nr kat. 7424408 | EAN 4012195244189

Nr kat. / Typ

Długość	2400 mm

Szerokość

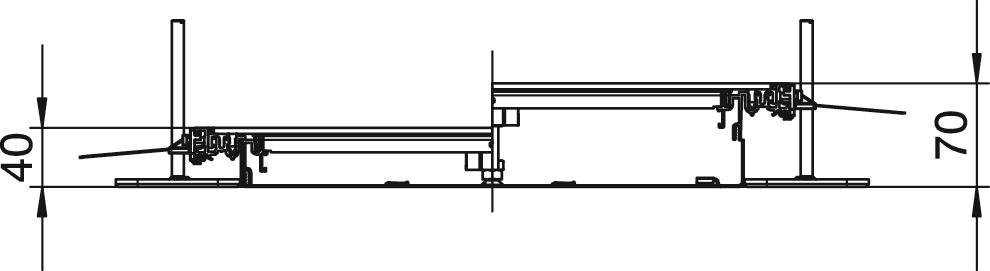

Wysokość kanału min.	40 mm

Wysokość kanału maks.	70 mm

Osłony	3

Opis produktu

Opis produktu

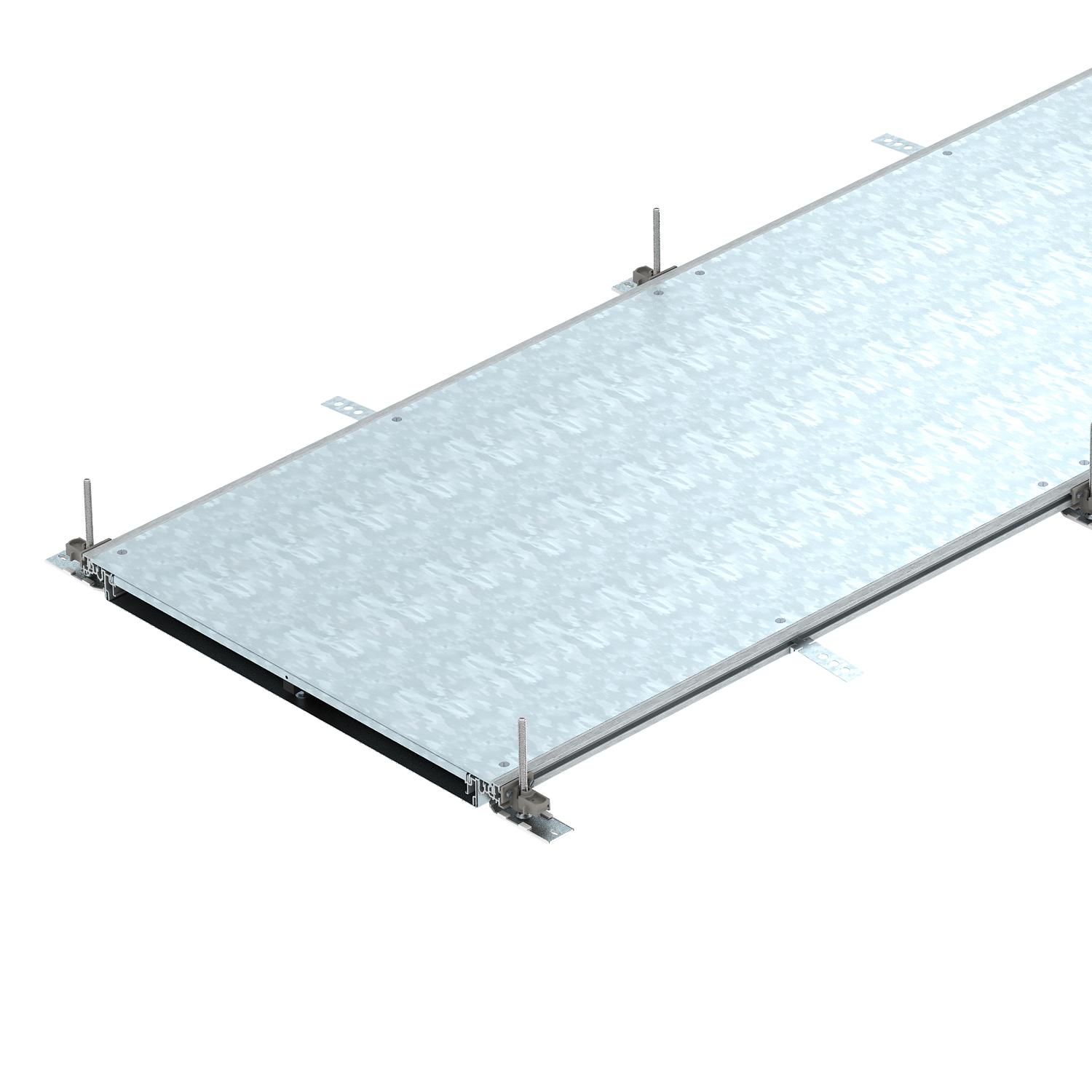

Gotowy do montażu element kanału do prowadzenia przewodów z korytem kablowym, składający się z dwóch profili bocznych, profili wykładziny podłogowej i pokrywy kanału. Koryto kablowe z uchwytami do samoczynnego montażu przegród. Zakres dostawy obejmuje 6 kątowników mocujących o regulowanej wysokości, 6 kotw do wylewki i 3 pokrywy uszczelki dla szerokości znamionowych kanałów 200 i 300 lub 3 regulowane wsporniki pokrywy dla szerokości znamionowej kanału 400 mm lub 6 regulowanych wsporników pokrywy dla szerokości znamionowych kanałów 500 i 600.

Pokrywy kanału są w dostawie przykręcone śrubami.

Dane techniczne

Wymiary

Długość	2400 mm
Grubość materiału pokrywy	4
Ilość komór	3 St.
Ilość przewidzianych jednostek montażowych	3
Ilość wsówanych przegród	2
Materiał	Stal
Minimalna wysokość wylewki	40
Możliwość montażu uszczelki	tak
Możliwość odłączenia	brak
Odpowiednie do szczeliny dylatacyjnej	brak
Osłony	3
Otwór montażowy	bez
Otwór montażowy na puszkę napodłogową	brak
Pokrywa otworu montażowego	brak
Pokrywa zdejmowana	tak
Powierzchnia	cynkowana metodą Sendzimira

Przekrój poprzeczny	10900 mm²
Płyta podłogowa	tak
Ślad węglowy CO2 (GWP) od kołyski po bramę	93,4009 kg CO2e / 1 Metr
Szerokość	600 mm
Wymiar	2400x600x40
Wysokość kanału maks.	70 mm
Wysokość kanału min.	40 mm
Z otworem przyłączeniowym	brak
Z przegrodą	brak
Z występem	tak
Zakres regulacji maks.	70 mm
Zakres regulacji min.	40 mm
Zamocowanie pokrywy zatrzaskowe	brak
Zamocowanie przegrody	zatrzaskiwana
Z wyrównaniem potencjałów	brak

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość kanału min.	Wysokość kanału maks.	Osłony	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
OKA-W2004030	2400 mm	200 mm	40 mm	70 mm	3	7424400	m	2,4 m
OKA-W3004030	2400 mm	300 mm	40 mm	70 mm	3	7424402	m	2,4 m
OKA-W4004030	2400 mm	400 mm	40 mm	70 mm	3	7424404	m	2,4 m
OKA-W5004030	2400 mm	500 mm	40 mm	70 mm	3	7424406	m	2,4 m
OKA-W6004030	2400 mm	600 mm	40 mm	70 mm	3	7424408	m	2,4 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Podzespół do odgałęzienia kątowego w lewo, wysokość 40-150 mm	OKA-G60040150FBL	7423958	Sztuka	1 Sztuka
Podzespół do odgałęzienia kątowego w prawo, wysokość 40-150 mm	OKA-G60040150FBR	7423978	Sztuka	1 Sztuka
Końcówka kanału, wysokość 40-150 mm	OKA-G60040150ES	7424288	Sztuka	1 Sztuka
Podzespół do rozgałęzienia kanału: trójnik i czwórnik	OKA FB2 TX	7424821	Sztuka	1 Sztuka
Jednostka dostawna dla GES9, wysokość 40-70 mm	OKA-W A 4030 9	7424884	Sztuka	1 Sztuka
Jednostka dostawna dla GES4, wysokość 60-110 mm	OKA-W A 6050 4	7424900	Sztuka	1 Sztuka
Jednostka dostawna dla GES6, wysokość 60-110 mm	OKA-W A 6050 6	7424902	Sztuka	1 Sztuka
Zacisk uziemiający	8AWR	6288704	Sztuka	10 Sztuka
