Korytko kablowe SKSU 60 FS

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość blachy	1,5 mm

Podtrzymanie funkcji	brak

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

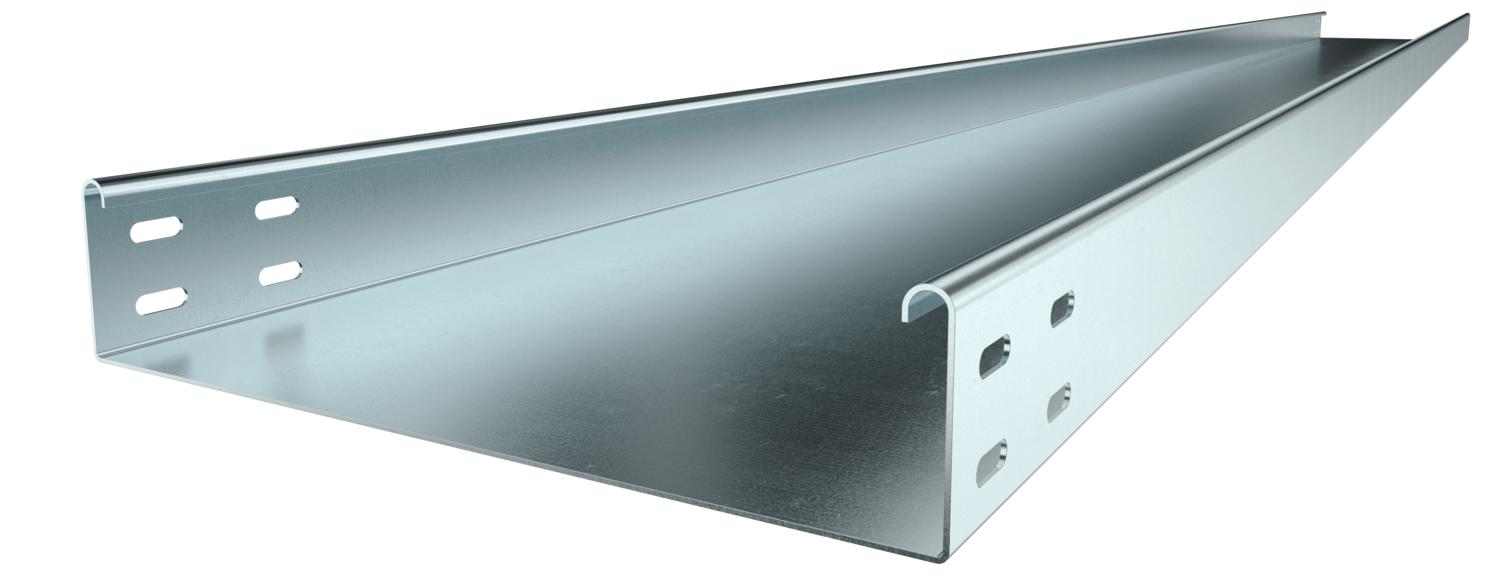

SKSU 60 = system ciężkich koryt kablowych, nieperforowanych, o wys. boku 60 mm .
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Korytko kablowe jest wyposażone z obydwu stron w perforację łączeniową.

Łączniki wzdłużne w potrzebnej ilości należy zamawiać osobno.

Dane techniczne

Grubość blachy	0,06 in
Grubość blachy	1,5 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	brak
Perforacja montażowa w dnie	brak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	5800 mm²
Przekrój poprzeczny	58 cm²

Rodzaj złącza kablowego systemu nośnego	przykręcane
Rysunek otworów NATO	brak
Stal nierdzewna, wytrawiana	brak
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	bez łącznika
Wykonanie szerokorozpiętościowe	brak
Wymiar	60x100x3000
Wymiar	60 x 100
Z pokrywą	brak

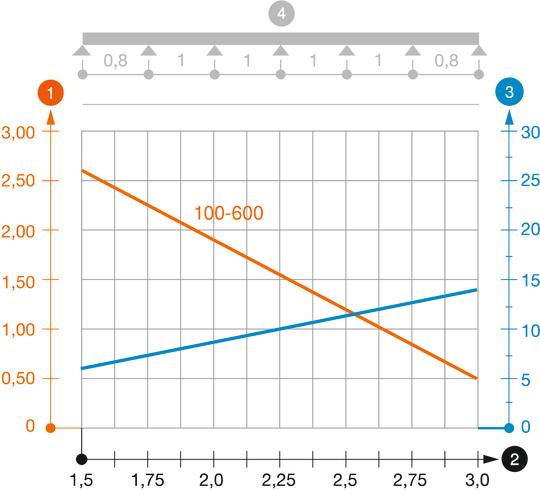

Rozstaw podpór 1,5 m	2,6 kN/m
Rozstaw podpór 2,0 m	1,9 kN/m

Rozstaw podpór 2,5 m	1,1 kN/m
Rozstaw podpór 3,0 m	0,55 kN/m

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	6,4783 kg CO2e / 1 Metr

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Grubość blachy	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
SKSU 610 FS	3000 mm	100 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6063234	m	3 m
SKSU 620 FS	3000 mm	200 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6063236	m	3 m
SKSU 630 FS	3000 mm	300 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6063238	m	3 m
SKSU 650 FS	3000 mm	500 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6063241	m	3 m
SKSU 660 FS	3000 mm	600 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6063276	m	3 m
SKSU 640 FS	3000 mm	400 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6063950	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS	RLVK 60 FS	6067093	Sztuka	10 Sztuka
Listwa stykowa FS	SSLB 100 FS	7070205	Sztuka	20 Sztuka
Łuk 45° 60 FS	RB 45 610 FS	6036100	Sztuka	1 Sztuka
Łuk 90° 60 FS	RB 90 610 FS	6036560	Sztuka	1 Sztuka
Łuk regulowany 60 FS	RB W 610 FS	6037100	Sztuka	1 Sztuka
Dołączany trójnik rozgałęźny 60 FS	RAA 610 FS	6042111	Sztuka	1 Sztuka
Trójnik 60 FS	RT 610 FS	6038100	Sztuka	1 Sztuka
Czwórnik 60 FS	RK 610 FS	7027311	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 100 FS	6052096	m	3 m
Przegroda 60 FS	TSG 60 FS	6062068	m	3 m
