Korytko siatkowe CGR 50 FT

Nr kat. / Typ

Długość	3000 mm

Szerokość

Wysokość	50 mm

Średnica drutu	4,5 mm

Przekrój poprzeczny

Podtrzymanie funkcji	brak

Opis produktu

Opis produktu

Korytko siatkowe w kształcie C ze spawanych punktowo drutów stalowych o wysokości boku 50 mm.
Tłumienie magnetyczne 15 dB.

Dane techniczne

Forma profilu	Kształt C
Kolor	cyjan
Materiał	Stal
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	34 cm²
Przekrój poprzeczny	3400 mm²
Rodzaj złącza kablowego systemu nośnego	przykręcane

Średnica drutu	4,5 mm
Stal nierdzewna, wytrawiana	brak
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	bez łącznika
Wykonanie szerokorozpiętościowe	brak

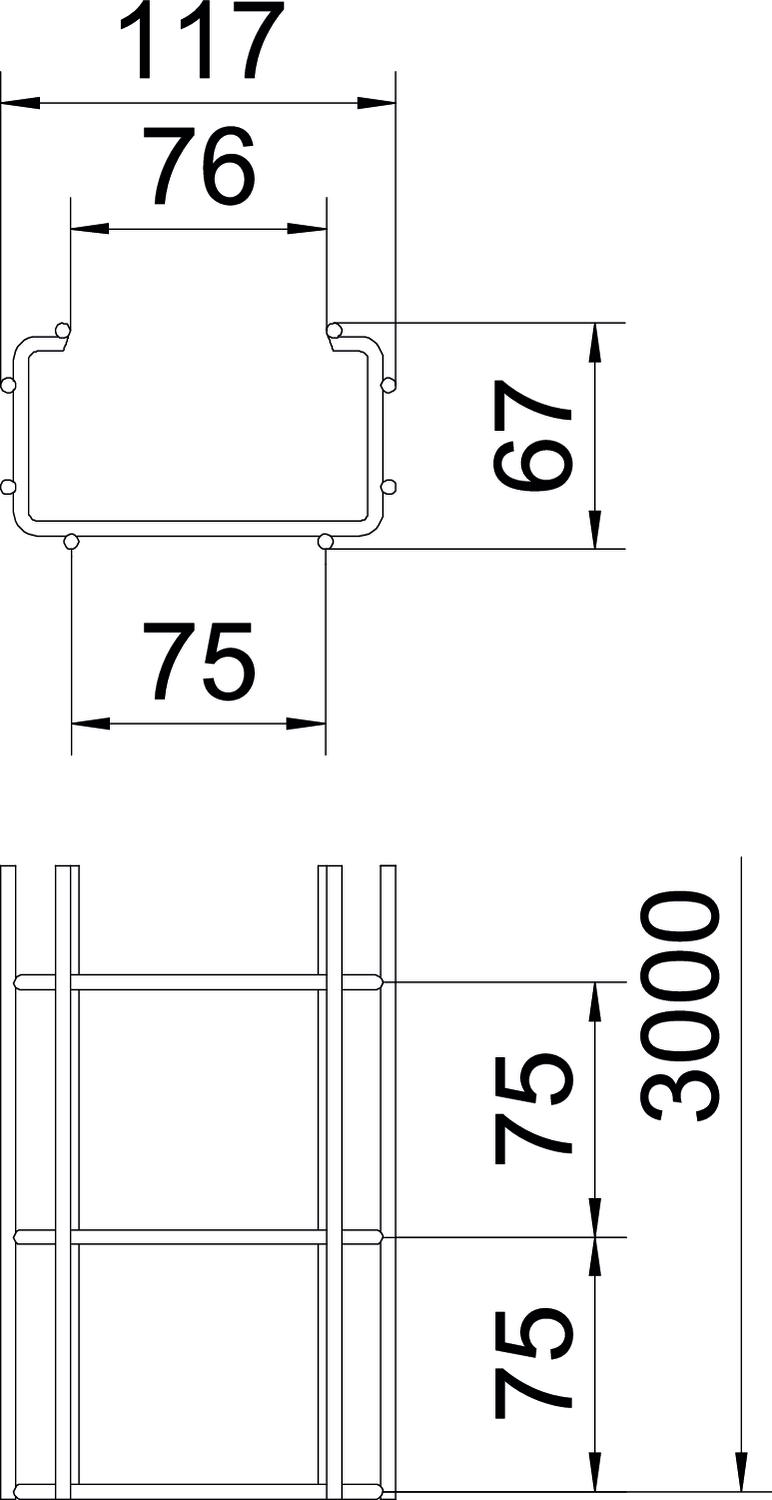

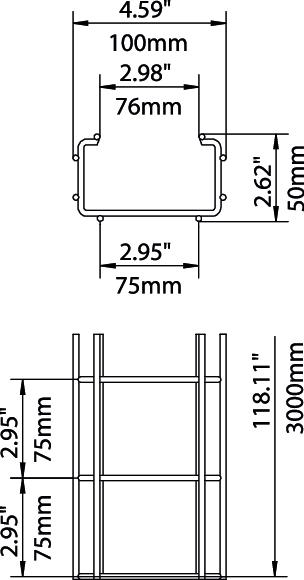

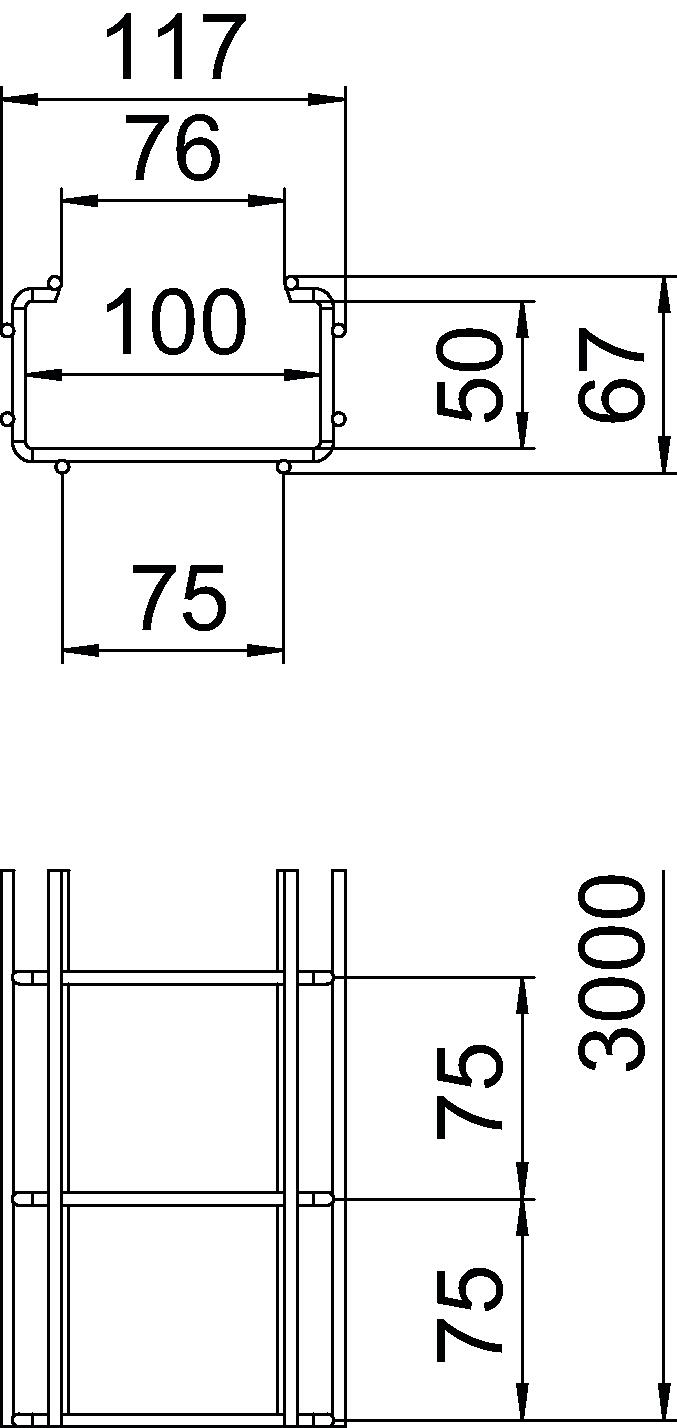

Wymiar	50x100x3000
Zintegrowana przegroda	bez

Rozstaw podpór 1,0 m	0,95 kN/m
Rozstaw podpór 1,5 m	0,6 kN/m

Rozstaw podpór 2,0 m	0,35 kN/m

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	2,7445 kg CO2e / 1 Metr

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Średnica drutu	Przekrój poprzeczny	Podtrzymanie funkcji	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
CGR 50 50 FT	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	brak	6017428	m	3 m
CGR 50 100 FT	3000 mm	100 mm	50 mm	4,5 mm	34 cm²	brak	6017436	m	3 m
CGR 50 200 FT	3000 mm	200 mm	50 mm	4,5 mm	75 cm²	brak	6017444	m	3 m
CGR 50 300 FT	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	brak	6017452	m	3 m
CGR 50 400 FT	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	brak	6017460	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik stykowy FT	GSV 34 FT	6016634	Sztuka	20 Sztuka
Kątownik montażowy 45° FT	MW 45 SL10 FT	6017320	Sztuka	20 Sztuka
Kątownik montażowy 90° FT	MW 90 SL17 FT	6017347	Sztuka	20 Sztuka
Zacisk do mocowania przegrody	KS GR A2	6062282	Sztuka	30 Sztuka
Przegroda 30 DD	TSG 30 DD	6062314	m	3 m
