Korytko siatkowe G Magic® 125 A2
Nr kat. 6005556 | EAN 4012195686491
- Opis produktu
-

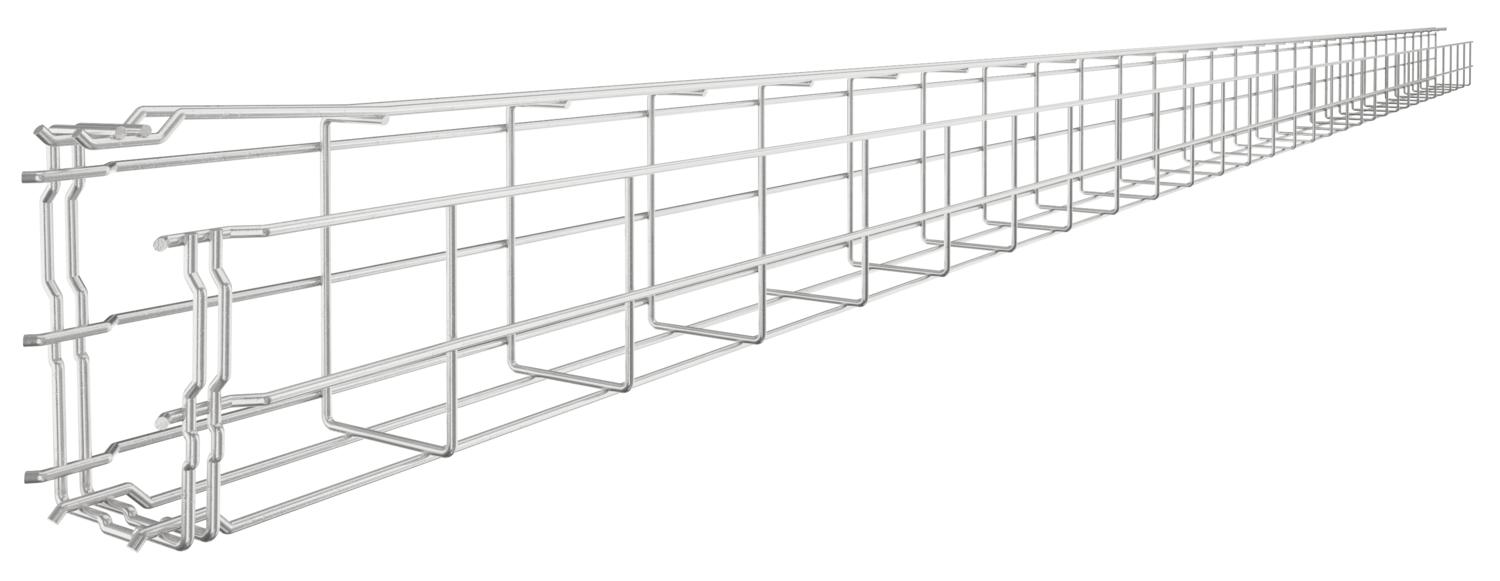

Opis produktuKorytko siatkowe w kształcie G ze spawanymi punktowo drutami stalowymi, o różnych wysokościach i szerokościach boków.
Możliwy bezpośredni montaż ścienny i sufitowy. Dane dot. obciążalności różnych rodzajów ułożenia dostępne są na zapytanie.
Tłumienie magnetyczne 15 dB.
-
- Dane techniczne
-
Dane techniczne
Forma profilu Kształt G Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Przekrój poprzeczny 6100 mm² Przekrój poprzeczny 61 cm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Średnica drutu 3,9 mm Stal nierdzewna, wytrawiana tak Typ obciążenia wg IEC 61537 Typ II Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 125x75x3000 Zintegrowana przegroda bez Złącza bezśrubowe tak Wymiary

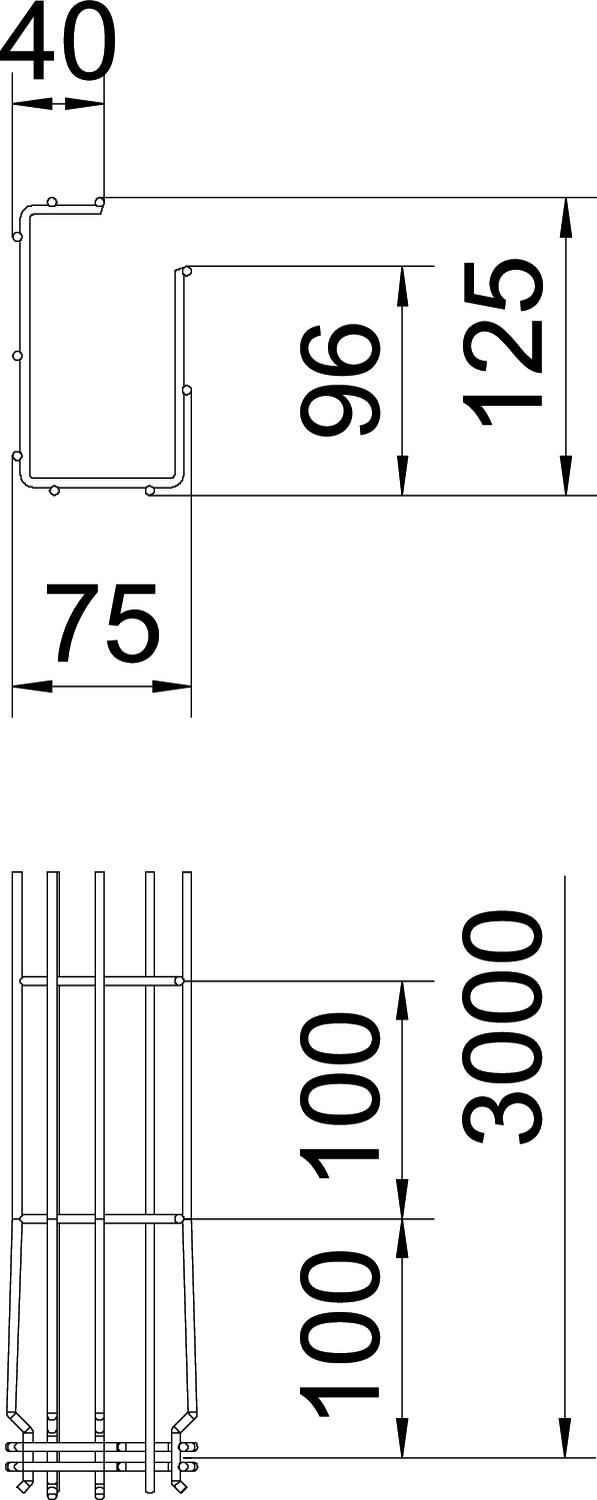

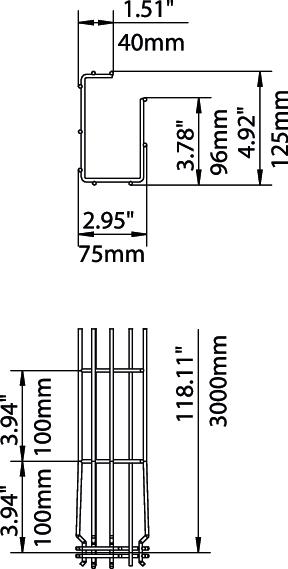

Długość 3000 mm Szerokość 75 mm Szerokość 2,95 in Wymiar A 96 mm Wymiar B 75 mm Wymiar C 38 mm Wymiar H 125 mm Wysokość 4,92 in Wysokość 125 mm Obciążenie
Rozstaw podpór 1,0 m 0,6 kN/m Rozstaw podpór 1,5 m 0,35 kN/m Rozstaw podpór 2,0 m 0,3 kN/m Rozstaw podpór 2,5 m 0,25 kN/m Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 5,4826 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metr Declared Unit Quantity (LCA) 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 5,4826 kg CO2e / 1 Metr - Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zacisk połączeniowy A2
GSV 34 A2 6016642 20 Sztuka - Do pobrania
-
