Korytko siatkowe G Magic® 125 G
Nr kat. 6005541 | EAN 4012195686453
- Opis produktu
-

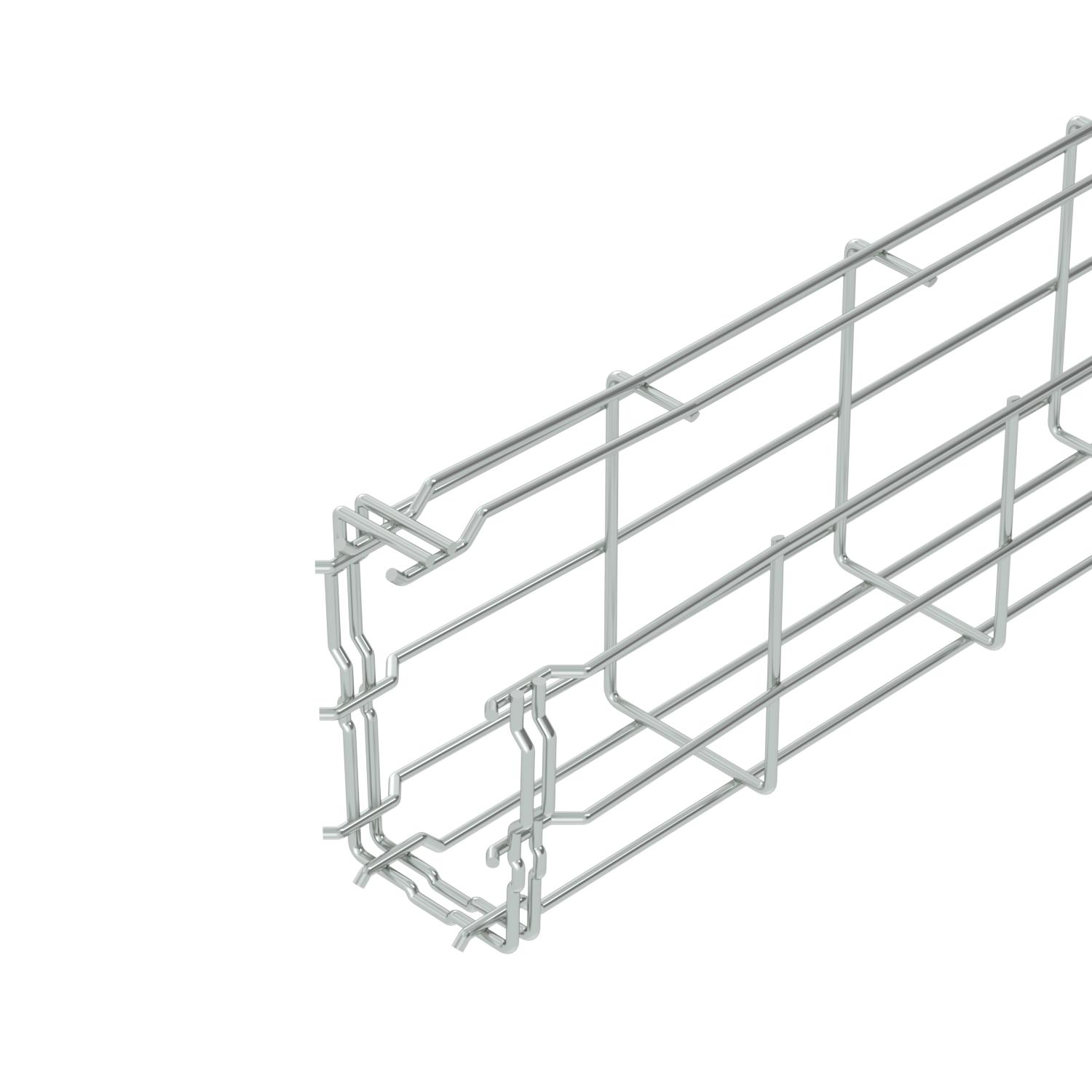

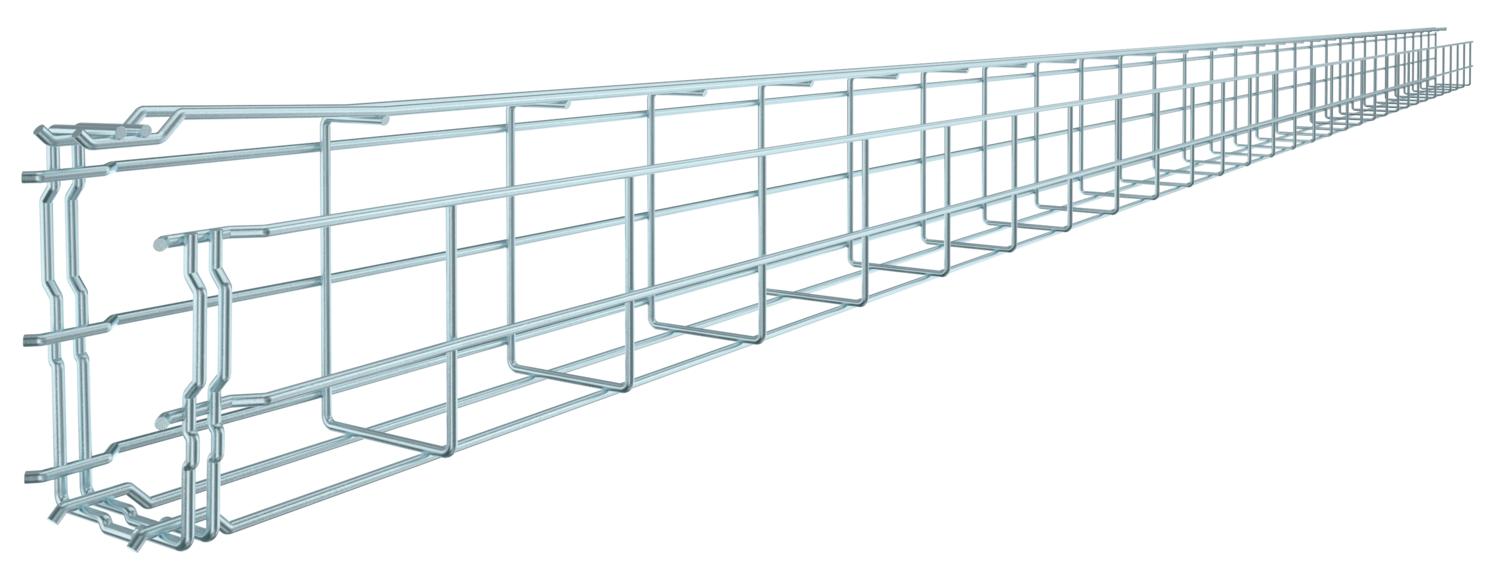

Opis produktuKorytko siatkowe w kształcie G ze spawanymi punktowo drutami stalowymi, o różnych wysokościach i szerokościach boków.
Możliwy bezpośredni montaż ścienny i sufitowy. Dane dot. obciążalności różnych rodzajów ułożenia dostępne są na zapytanie.
Tłumienie magnetyczne 15 dB.
-
- Dane techniczne
-
Dane techniczne
Forma profilu Kształt G Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowane galwanicznie Przekrój poprzeczny 61 cm² Przekrój poprzeczny 6100 mm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Średnica drutu 3,9 mm Stal nierdzewna, wytrawiana brak Typ obciążenia wg IEC 61537 Typ II Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 125x75x3000 Zintegrowana przegroda bez Złącza bezśrubowe tak Wymiary

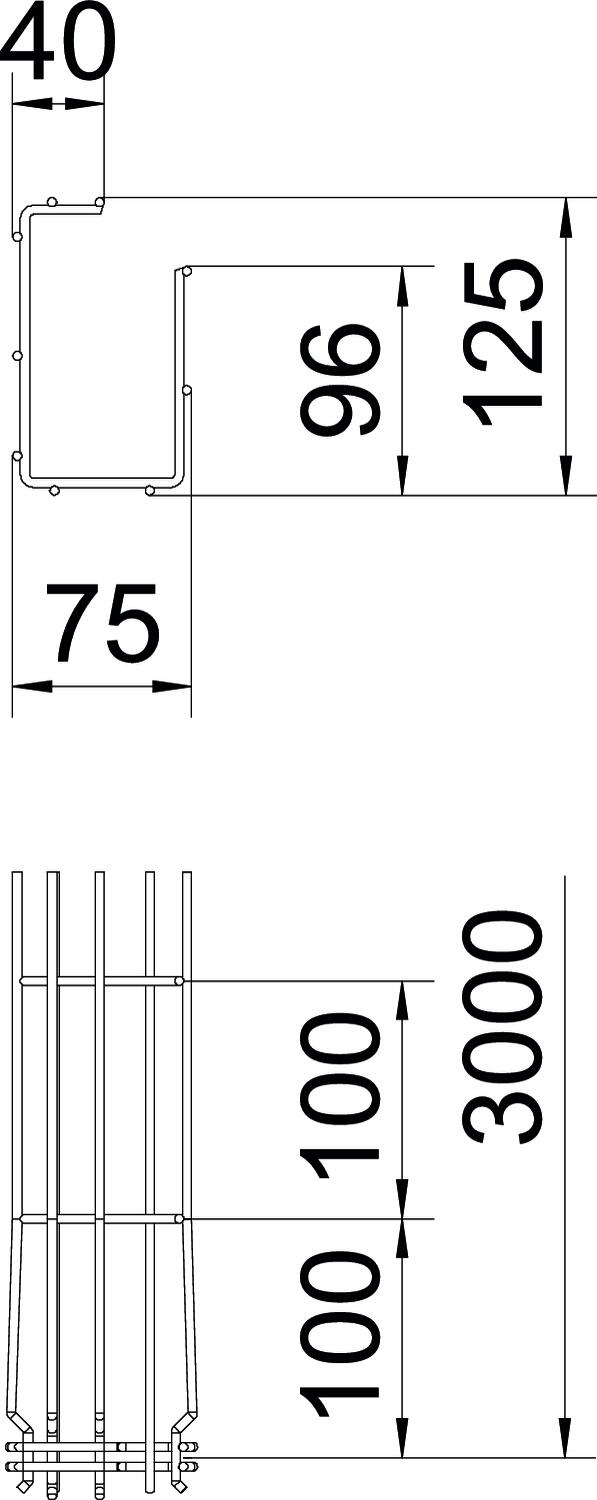

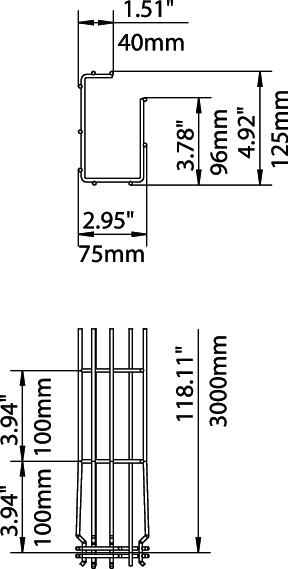

Długość 3000 mm Szerokość 2,95 in Szerokość 75 mm Wymiar A 96 mm Wymiar B 75 mm Wymiar C 38 mm Wymiar H 125 mm Wysokość 4,92 in Wysokość 125 mm Obciążenie
Rozstaw podpór 1,0 m 0,6 kN/m Rozstaw podpór 1,5 m 0,35 kN/m Rozstaw podpór 2,0 m 0,3 kN/m Rozstaw podpór 2,5 m 0,25 kN/m Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,0574 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metr Declared Unit Quantity (LCA) 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 2,0574 kg CO2e / 1 Metr - Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik stykowy FT
GSV 34 FT 6016634 20 Sztuka
Uchwyt ścienno-stropowy FT
WB GR FT 6017160 20 Sztuka - Do pobrania
-
