Korytko siatkowe G Magic® 150 G
Nr kat. 6005544 | EAN 4012195686460
- Opis produktu
-

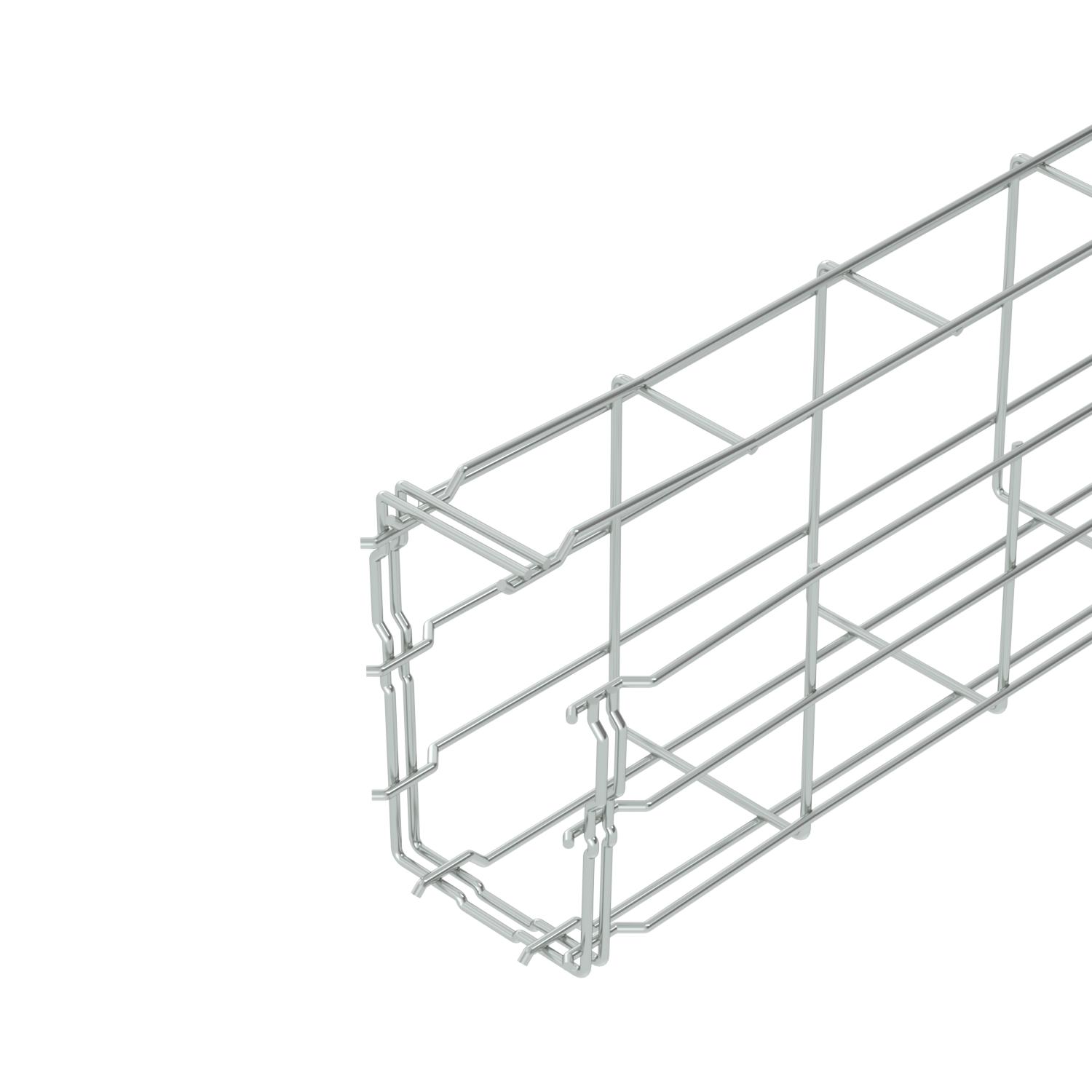

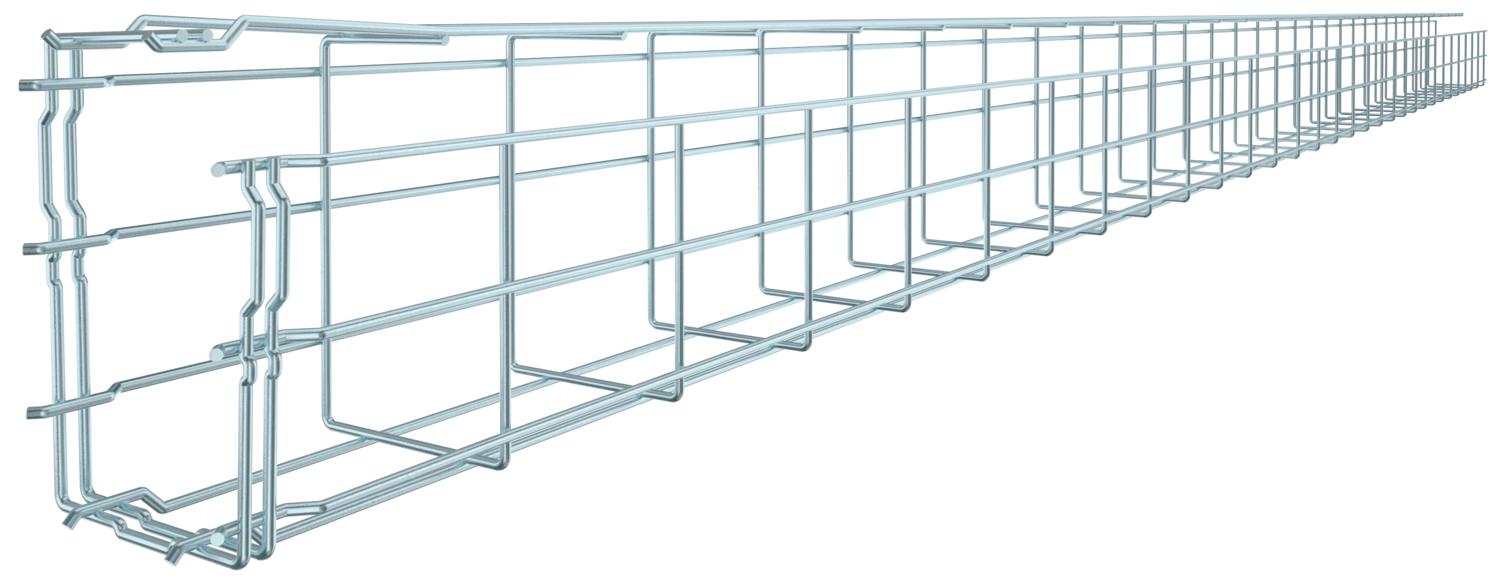

Opis produktuKorytko siatkowe w kształcie G ze spawanymi punktowo drutami stalowymi, o różnych wysokościach i szerokościach boków.
Możliwy bezpośredni montaż ścienny i sufitowy. Dane dot. obciążalności różnych rodzajów ułożenia dostępne są na zapytanie.
Tłumienie magnetyczne 15 dB.
-
- Dane techniczne
-
Dane techniczne
Forma profilu Kształt G Kolor cyjan Materiał Stal Podtrzymanie funkcji tak Powierzchnia cynkowane galwanicznie Przekrój poprzeczny 10700 mm² Przekrój poprzeczny 107 cm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Seria produktu Seria G-GRM Średnica drutu 3,9 mm Stal nierdzewna, wytrawiana brak Typ obciążenia wg IEC 61537 Typ II Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 150x100x3000 Zgodny z RoHS tak Zintegrowana przegroda bez Złącza bezśrubowe tak Wymiary

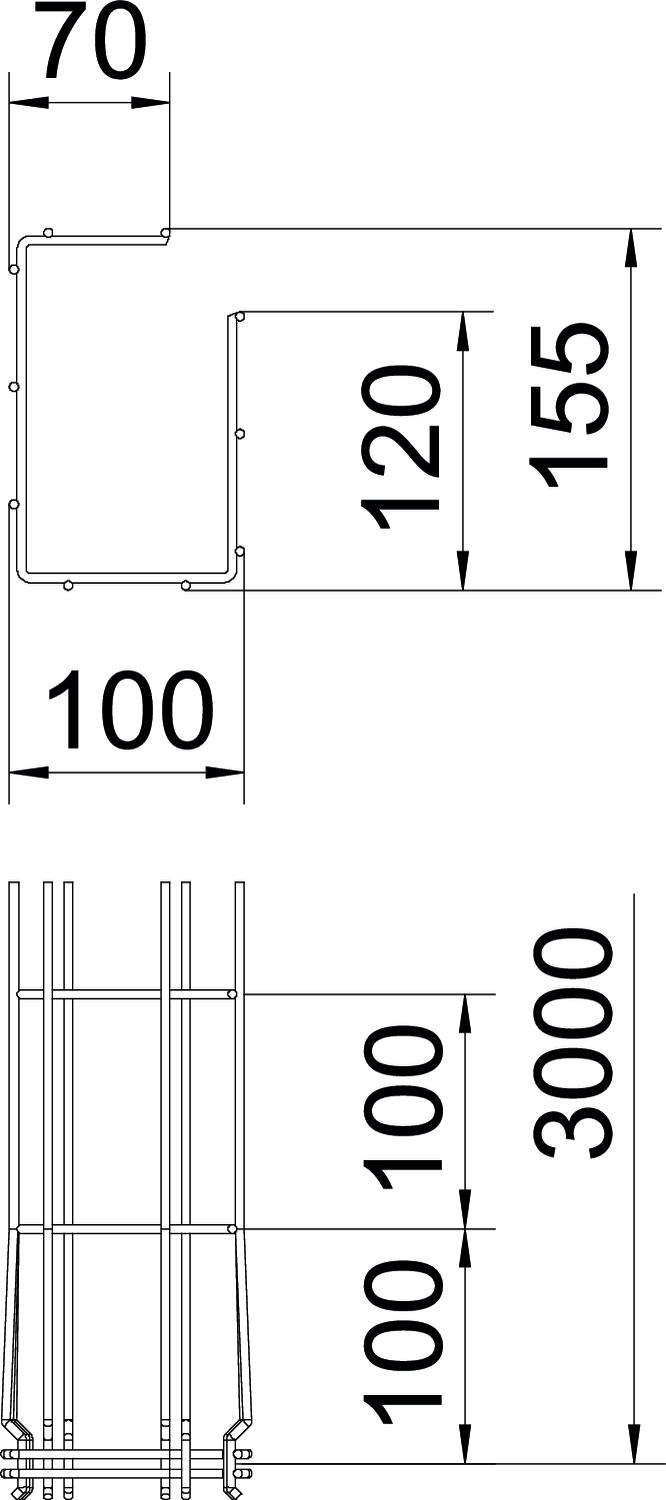

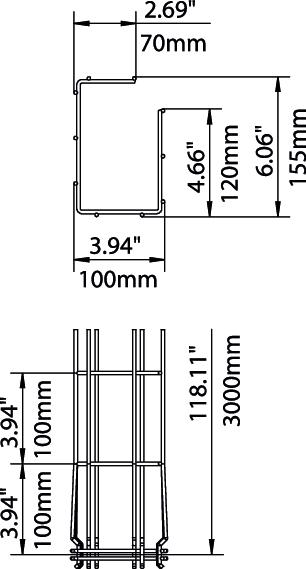

Długość 3000 mm Szerokość 3,94 in Szerokość 100 mm Wymiar A 120 mm Wymiar B 100 mm Wymiar C 68 mm Wymiar H 155 mm Wysokość 5,91 in Wysokość 150 mm Obciążenie
Rozstaw podpór 1,0 m 0,6 kN/m Rozstaw podpór 1,5 m 0,5 kN/m Rozstaw podpór 2,0 m 0,35 kN/m Rozstaw podpór 2,5 m 0,3 kN/m Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,3738 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit Metr Declared Unit Quantity 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 2,3738 kg CO2e / 1 Metr - Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

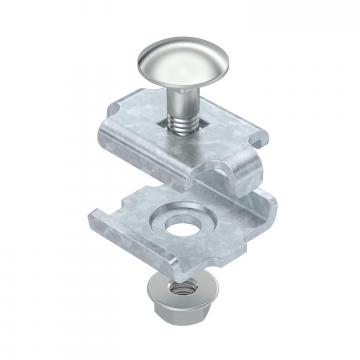

Łącznik stykowy FT
GSV 34 FT 6016634 20 Sztuka

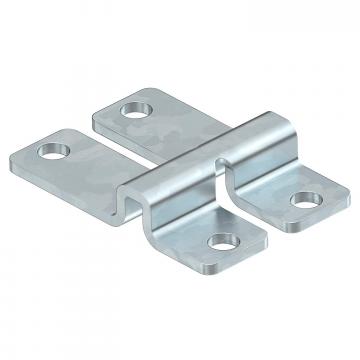

Uchwyt ścienno-stropowy FT
WB GR FT 6017160 20 Sztuka - Do pobrania
-
Karta danych technicznych G-GRM 150 100 G / 6005544 , 0.17MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE G-GRM 150 100 G / 6005544 , 0.13MB , pdfREACH Deklaracja zgodności G-GRM 150 100 G / 6005544 , 0.12MB , pdfRoHS Deklaracja zgodności G-GRM 150 100 G / 6005544 , 0.13MB , pdfUmwelterklärung (EPD) G-GRM 150 100 G / 6005544 , 2.03MB , pdfPomoc przy doborze GR-Magic® , 0.27MB , pdfInstrukcja montażu General information on the mounting , 2.65MB , pdf
