Korytko siatkowe GR-Magic® 105 FT

Nr kat. / Typ

Długość	3000 mm

Szerokość

Wysokość	105 mm

Średnica drutu

Przekrój poprzeczny

Podtrzymanie funkcji	brak

Opis produktu

Opis produktu

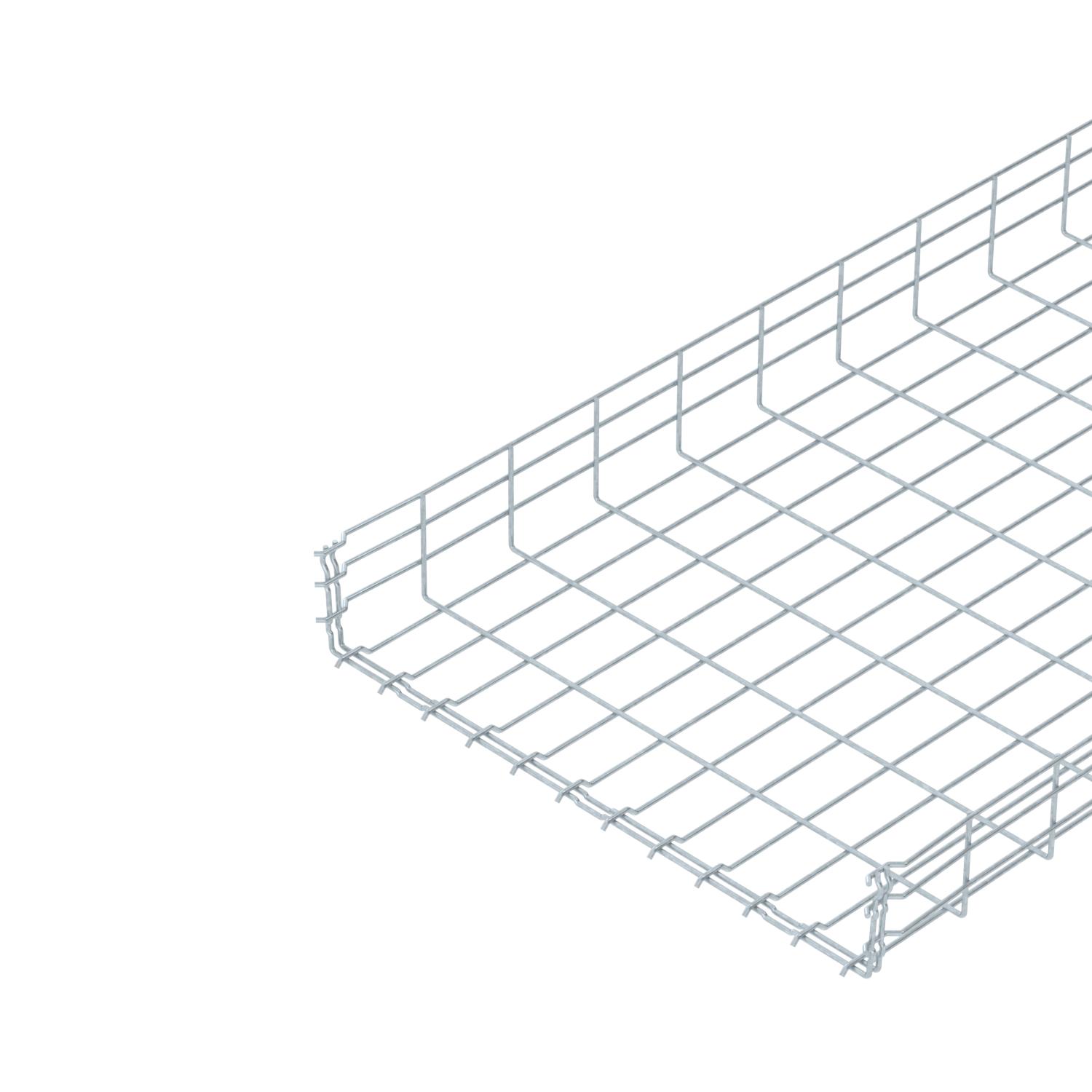

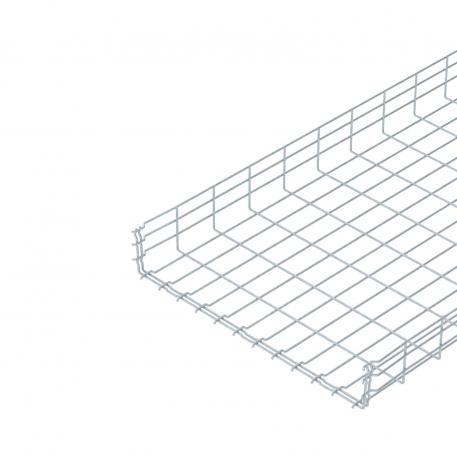

Korytko siatkowe z łącznikiem o wysokości boku 105 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 15 dB, z pokrywą 25 dB.

Do korytka siatkowego nie potrzeba dodatkowych elementów łączących, elementy wsuwa się po prostu jedne w drugie. Wielkość oczka wynosi 50 x 100 mm.

Dane techniczne

Długość	3000 mm
Forma profilu	Kształt U
Kolor	cyjan
Materiał	Stal
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	55400 mm²
Przekrój poprzeczny	554 cm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rozstaw podpór 1,0 m	1,6 kN/m
Rozstaw podpór 1,5 m	0,8 kN/m
Rozstaw podpór 2,0 m	0,5 kN/m
Rozstaw podpór 2,5 m	0,33 kN/m
Rozstaw podpór 3,0 m	0,3 kN/m
Ślad węglowy CO2 (GWP) od kołyski po bramę	7,5378 kg CO2e / 1 Metr

Średnica drutu	4,8 mm
Stal nierdzewna, wytrawiana	brak
Szerokość	600 mm
Szerokość	23,62 in
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak

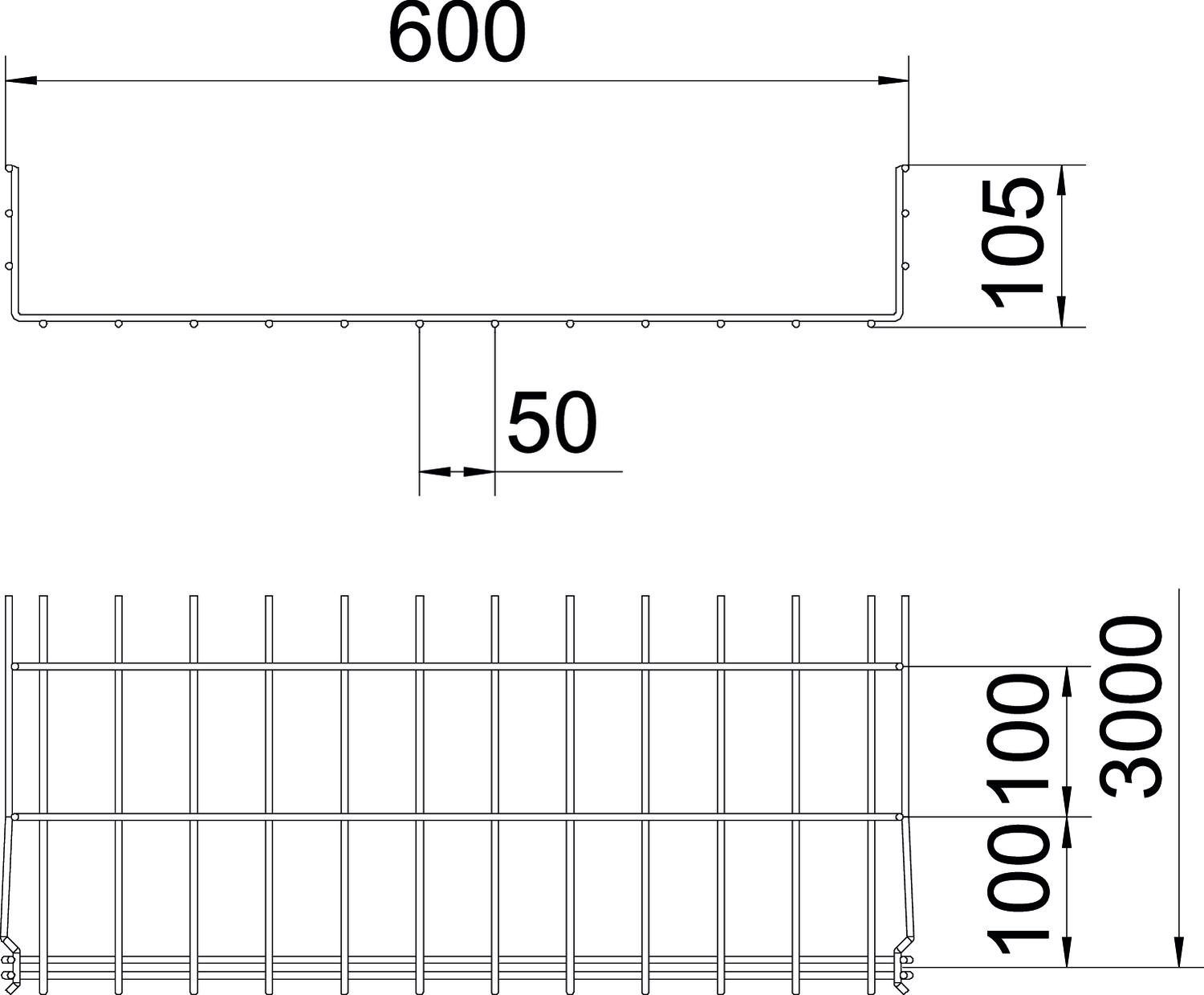

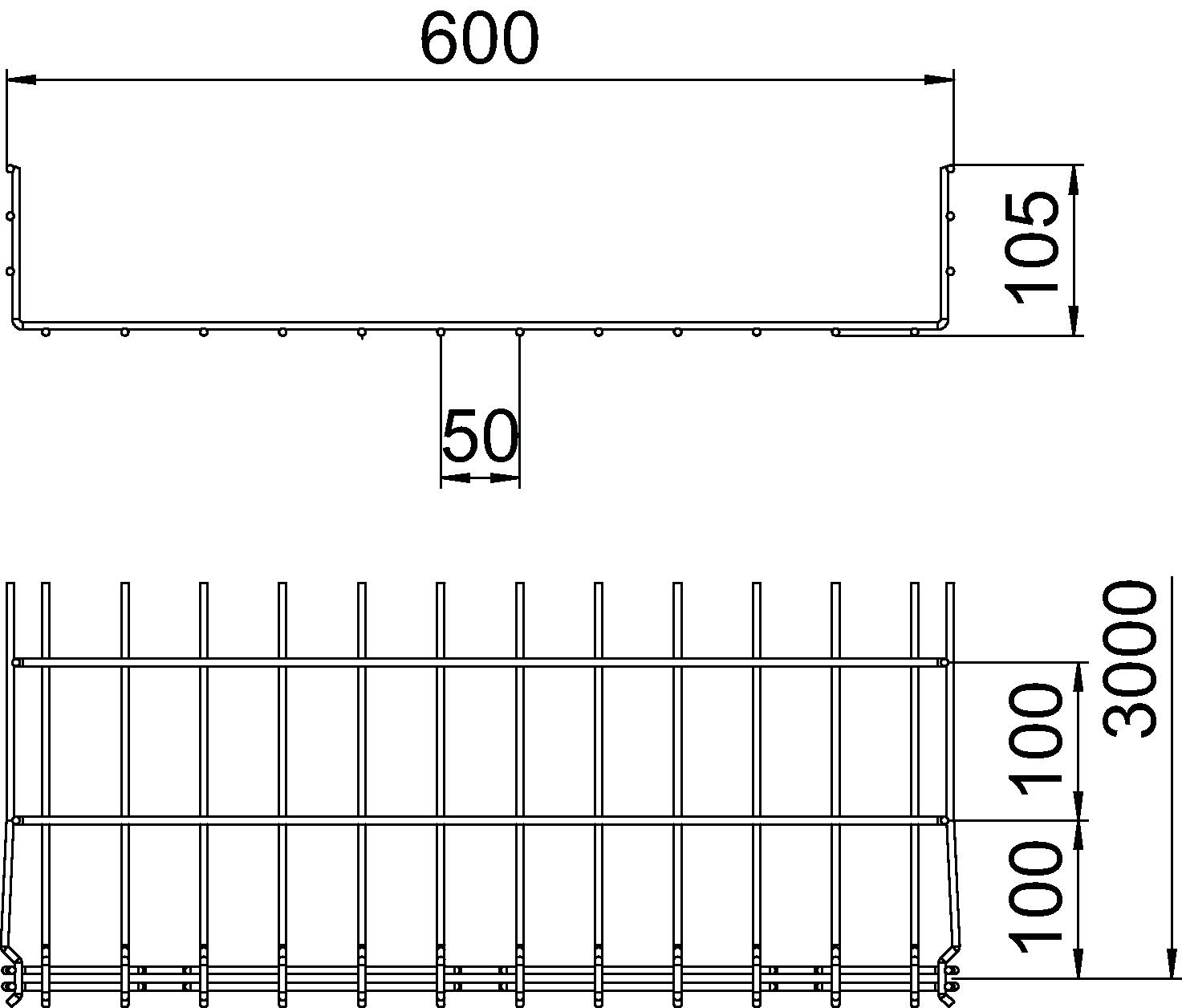

Wymiar	105x600x3000
Wymiar B	600 mm
Wymiar H	108 mm
Wysokość	4,13 in
Wysokość	105 mm
Zintegrowana przegroda	bez
Złącza bezśrubowe	tak

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Średnica drutu	Przekrój poprzeczny	Podtrzymanie funkcji	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	brak	6002431	m	3 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	brak	6002433	m	3 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	brak	6002435	m	3 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	brak	6002437	m	3 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	brak	6002439	m	3 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	brak	6002443	m	3 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	brak	6002445	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywa do siatkowego korytka kablowego, zatrzaskiwana FT	DGRR 600 FT	6001834	m	3 m
Łącznik narożny FT	GEV 36 FT	6016723	Sztuka	20 Sztuka

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Zacisk do mocowania przegrody	KS GR A2	6062282	Sztuka	30 Sztuka
Przegroda 85 DD	TSG 85 DD	6062331	m	3 m
Płyta zejściowa kabli FT	KAB GR FT	6220142	Sztuka	10 Sztuka
