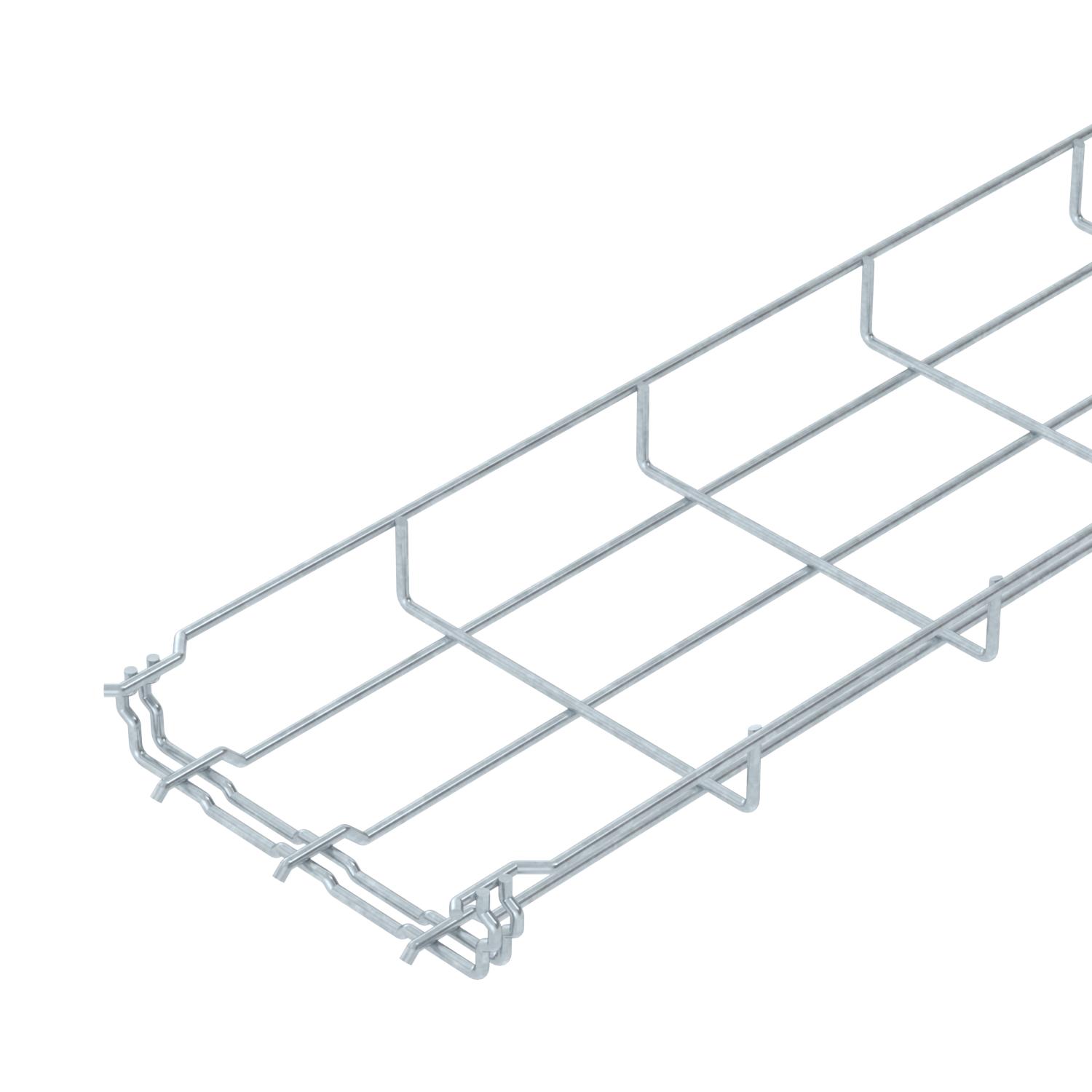

Korytko siatkowe GR-Magic® 35 FT
Nr kat. 6000072 | EAN 4012195037231
- Opis produktu
-
Opis produktuKorytko siatkowe z łącznikiem o wys. boku 35 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 15 dB, z pokrywą 25 dB.
Do korytka siatkowego nie są potrzebne dodatkowe elementy połączeniowe, wkłada się je po prostu jedno w drugie. Wielkość oczek wynosi 50 x 100 mm (wyjątek GRM 35/50 = 20 x 100 mm).
-
- Dane techniczne
-
Dane techniczne

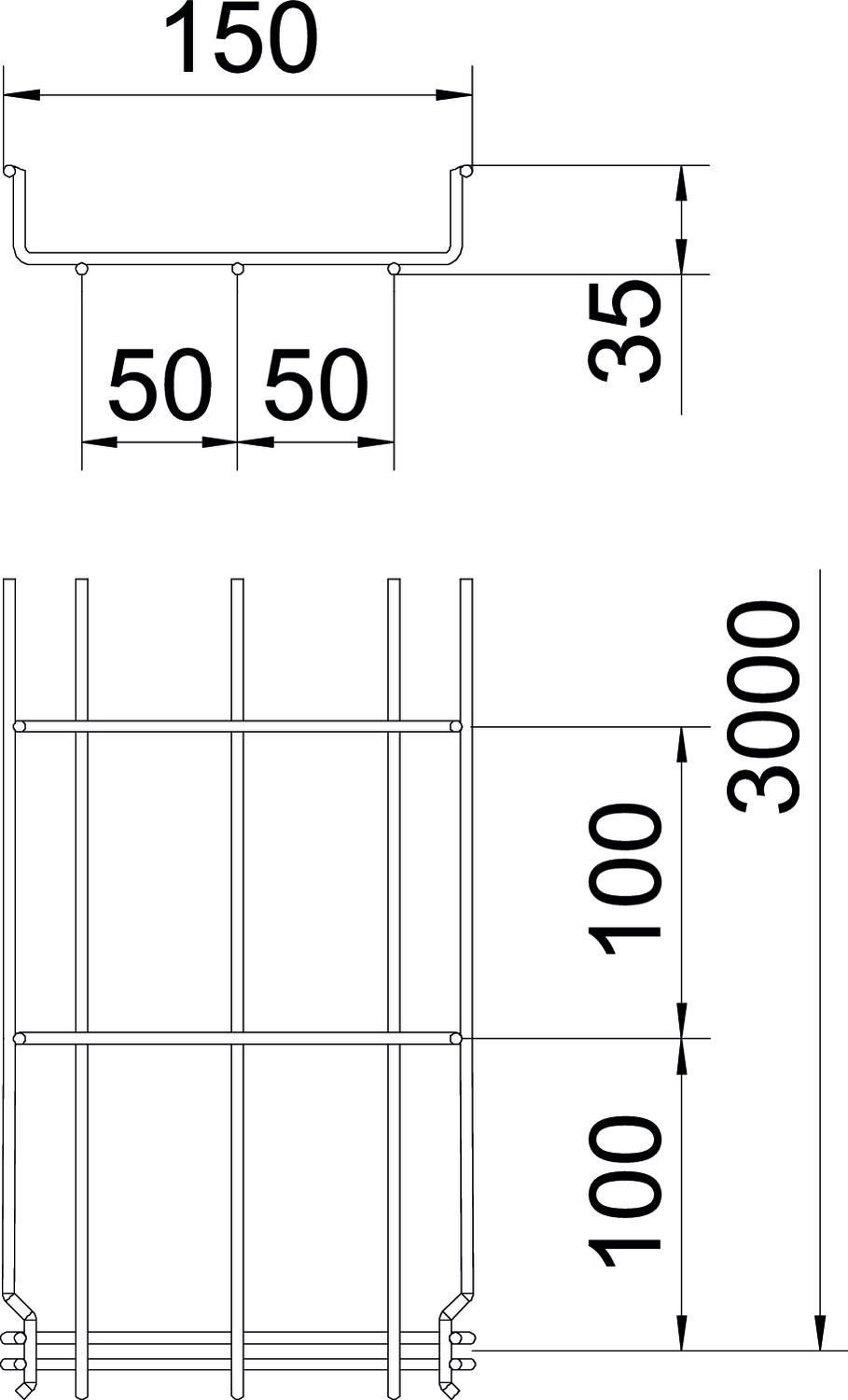

Forma profilu Kształt U Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Przekrój poprzeczny 36,6 cm² Przekrój poprzeczny 5250 mm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Średnica drutu 3,9 mm Stal nierdzewna, wytrawiana brak Typ obciążenia wg IEC 61537 Typ II Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 35x150x3000 Zintegrowana przegroda bez Złącza bezśrubowe tak Wymiary
Długość 3000 mm Szerokość 5,91 in Szerokość 150 mm Wymiar B 150 mm Wysokość 35 mm Wysokość 1,38 in Obciążenie
Rozstaw podpór 1,0 m 0,25 kN/m Rozstaw podpór 1,5 m 0,11 kN/m Rozstaw podpór 2,0 m 0,1 kN/m Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,4052 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metr Declared Unit Quantity (LCA) 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 1,4052 kg CO2e / 1 Metr Dane techniczne
Wykres obciążenia korytka siatkowego typu GRM 35
- Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa do siatkowego korytka kablowego, zatrzaskiwana FT
DGRR 150 FT 6001824 3 m
Łącznik narożny FT
GEV 36 FT 6016723 20 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zacisk do mocowania przegrody
KS GR A2 6062282 30 Sztuka
Przegroda 30 DD
TSG 30 DD 6062314 3 m
Płyta zejściowa kabli FT
KAB GR FT 6220142 10 Sztuka
Adapter siatkowego korytka kablowego do uchwytu dachowego
165 MBG HGRM 5218886 50 Sztuka - Do pobrania
-
Karta danych technicznych GRM 35 150 FT / 6000072 , 0.32MB , pdfDeklaracja zgodności UE GRM 35 150 FT / 6000072 , 0.13MB , pdfREACH Deklaracja zgodności GRM 35 150 FT / 6000072 , 0.12MB , pdfRoHS Deklaracja zgodności GRM 35 150 FT / 6000072 , 0.13MB , pdf
