Korytko siatkowe GR-Magic® 55 A2
Nr kat. 6001078 | EAN 4012196101771
- Opis produktu
-

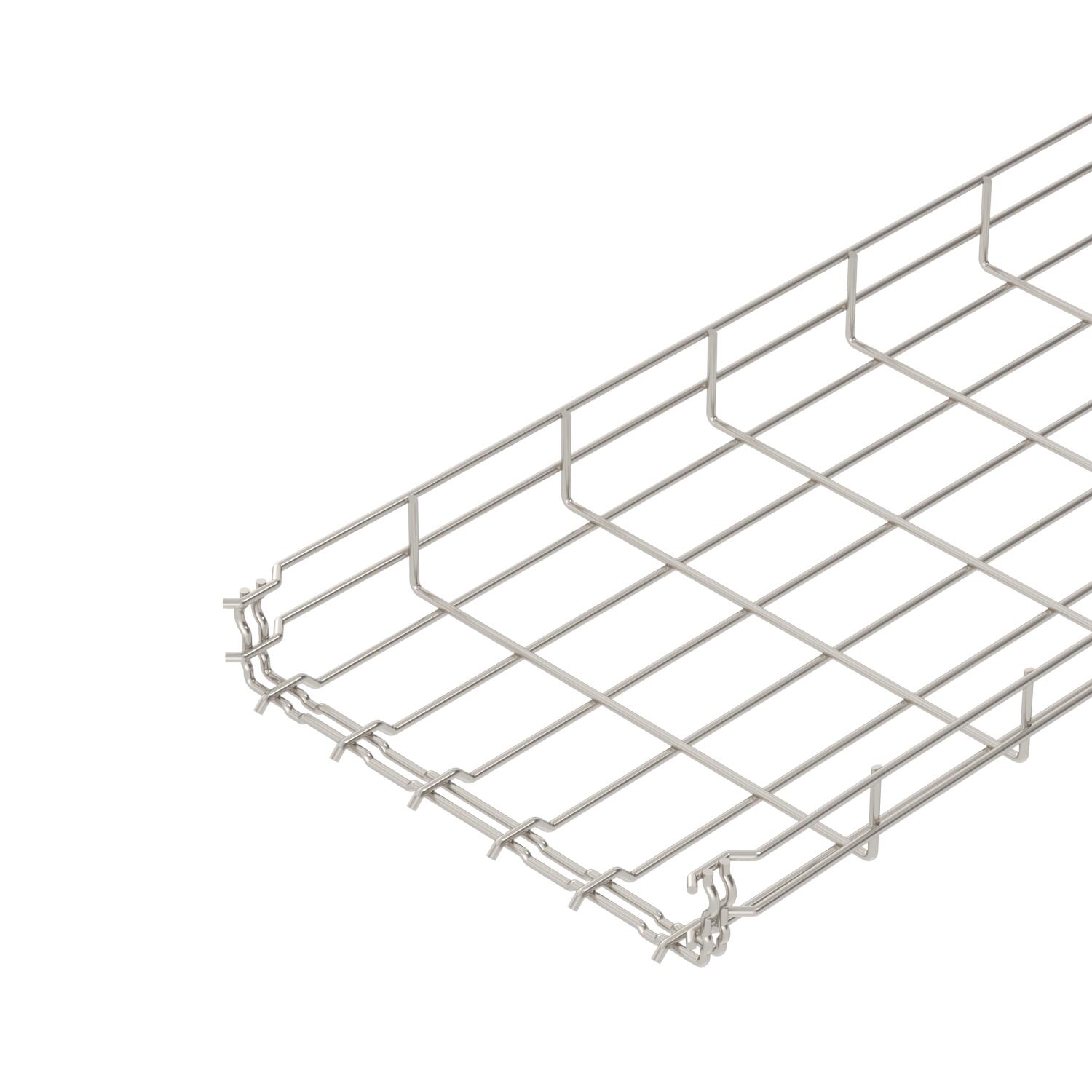

Opis produktuKorytko siatkowe z ukształtowanym łącznikiem o wysokości boku 55 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 15 dB, z pokrywą 25 dB.

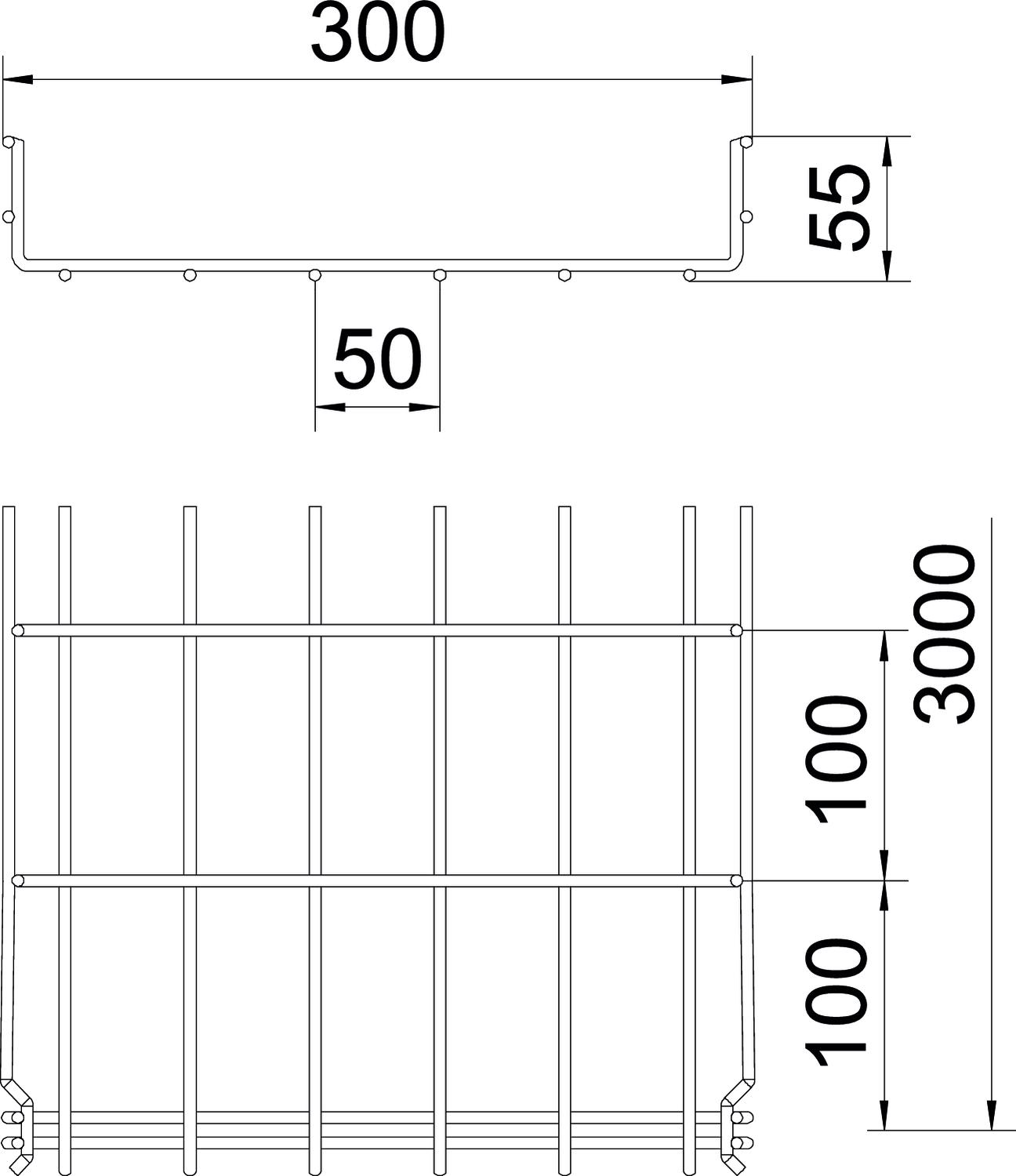

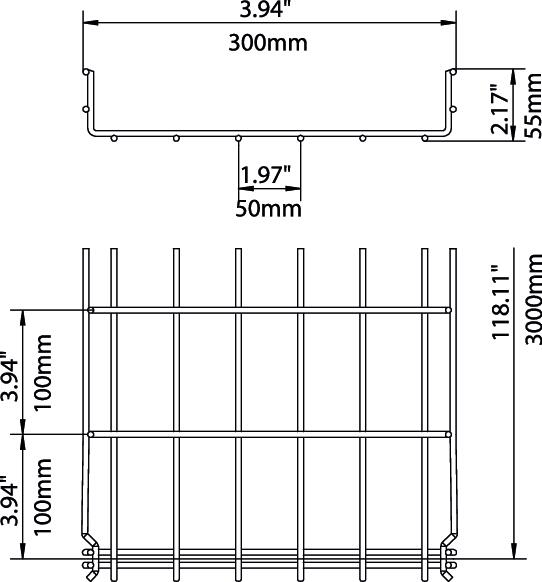

Do korytka siatkowego nie potrzeba dodatkowych elementów łączących, elementy wsuwa się po prostu jedne w drugie. Wielkość oczka to 50 x 100 mm (wyjątek GRM 55/50 = 20 x 100 mm).
-
- Dane techniczne
-
Dane techniczne
Forma profilu Kształt U Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Ochrona przeciwpożarowa Podtrzymanie funkcji: ponadnormatywna konstrukcja nośna Podtrzymanie funkcji tak Powierzchnia pusty, po obróbce Przekrój poprzeczny 12900 mm² Przekrój poprzeczny 129 cm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Seria produktu Seria GRM Średnica drutu 4,8 mm Stal nierdzewna, wytrawiana tak Typ obciążenia wg IEC 61537 Typ II Wersja połączenia zintegrowany łącznik Wymiar 55x300x3000 Zgodny z RoHS tak Zintegrowana przegroda bez Złącza bezśrubowe tak Wymiary
Długość 3000 mm Szerokość 11,81 in Szerokość 300 mm Wymiar B 300 mm Wymiar H 58 mm Wysokość 2,17 in Wysokość 55 mm Obciążenie
Rozstaw podpór 1,0 m 0,7 kN/m Rozstaw podpór 1,5 m 0,5 kN/m Rozstaw podpór 2,0 m 0,25 kN/m Rozstaw podpór 2,5 m 0,2 kN/m Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 9,6765 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit Metr Declared Unit Quantity 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 9,6765 kg CO2e / 1 Metr Dane techniczne
Wykres obciążenia korytka siatkowego typu GRM 55 VA
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Rozkład obciążenia podczas badania
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
- Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa do siatkowego korytka kablowego, zatrzaskiwana A2
DGRR 300 A2 6001868 3 m
Łącznik narożny A2
GEV 36 A2 6016731 20 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przegroda 45 A2
TSG 45 A2 6062025 3 m
Zacisk do mocowania przegrody
KS GR A2 6062282 30 Sztuka - Do pobrania
-
