Korytko siatkowe GR-Magic® 55 A4 3000 | 600 | 55 | 4,8 | 265 | brak

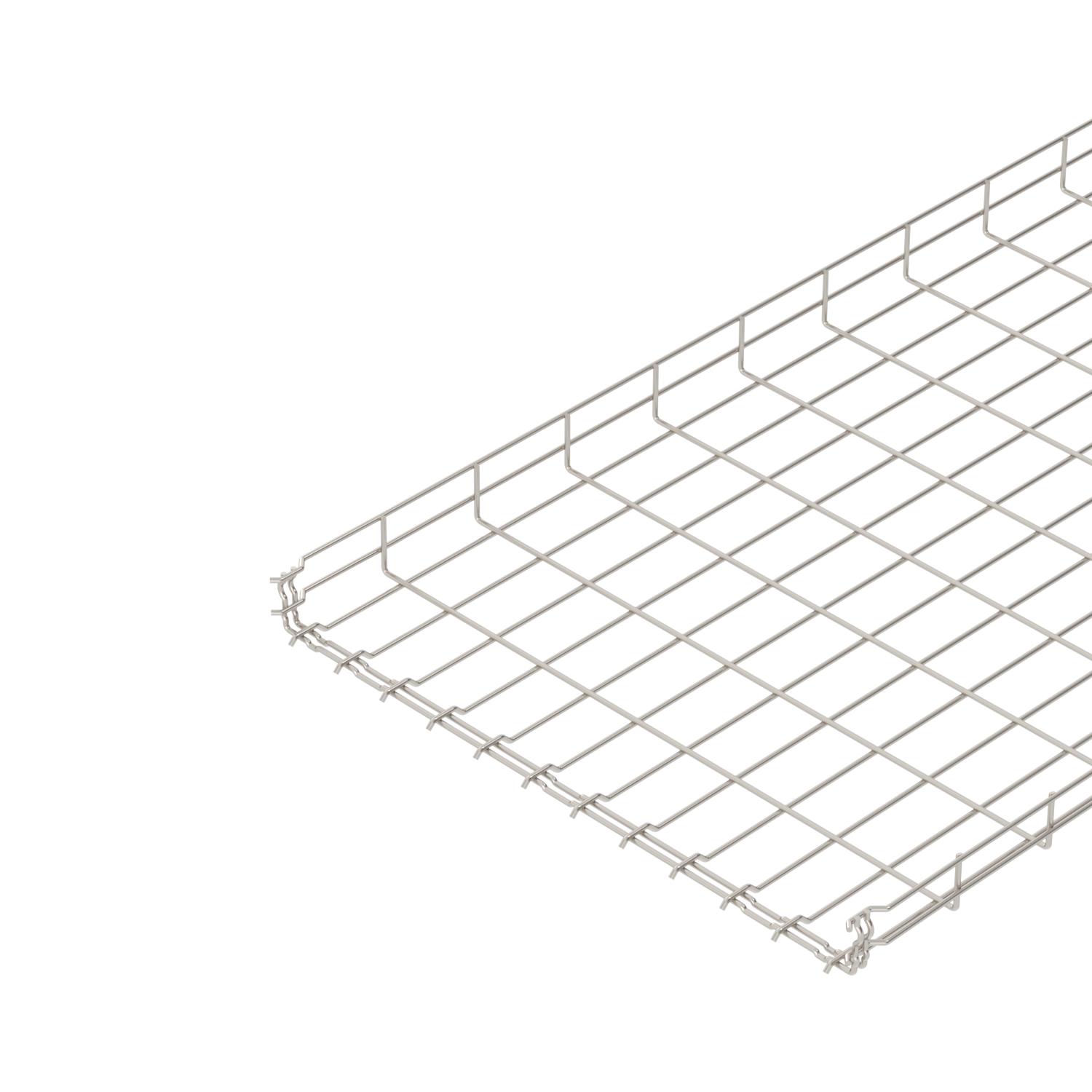

Korytko siatkowe GR-Magic® 55 A4

Nr kat. 6001099 | EAN 4012195166139

Nr kat. / Typ

Długość	3000 mm

Szerokość

Wysokość	55 mm

Średnica drutu

Przekrój poprzeczny

Podtrzymanie funkcji

Opis produktu

Opis produktu

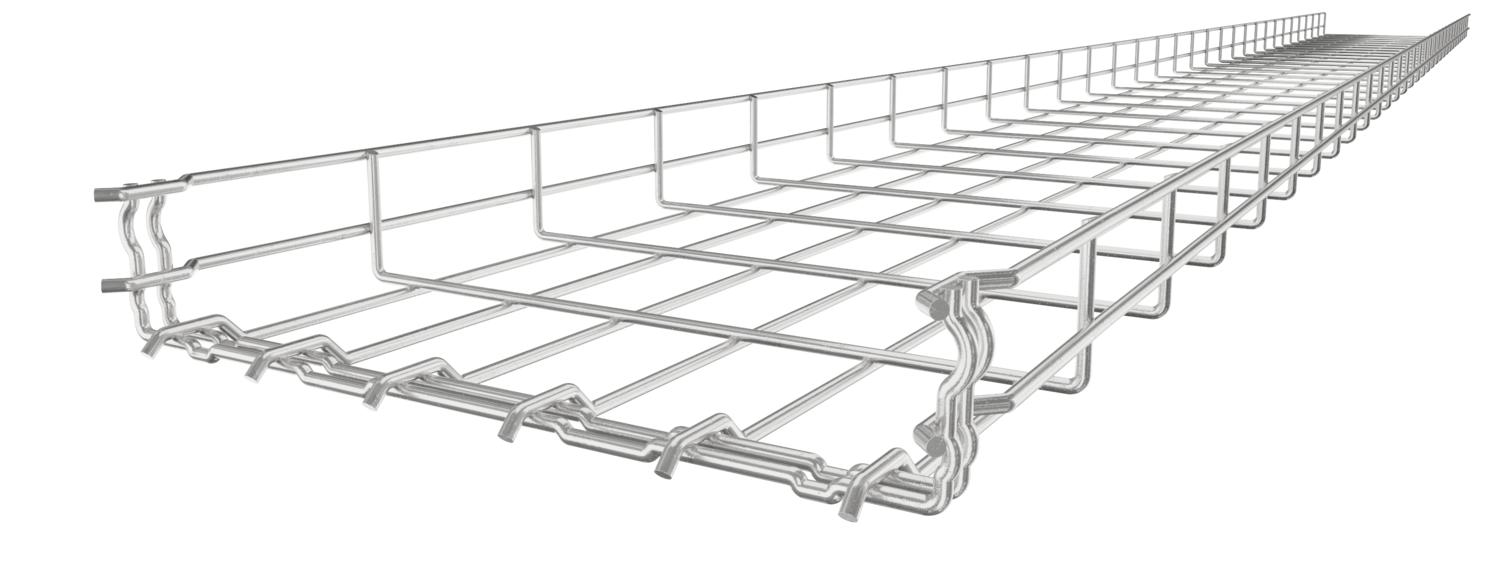

Korytko siatkowe z ukształtowanym łącznikiem o wysokości boku 55 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 15 dB, z pokrywą 25 dB.

Do korytka siatkowego nie potrzeba dodatkowych elementów łączących, elementy wsuwa się po prostu jedne w drugie. Wielkość oczka to 50 x 100 mm (wyjątek GRM 55/50 = 20 x 100 mm).

Dane techniczne

Dane techniczne

Forma profilu	Kształt U
Kolor	stal szlachetna
Materiał	Stal nierdzewna 1.4401
Podtrzymanie funkcji	brak
Powierzchnia	pusty, po obróbce
Przekrój poprzeczny	26500 mm²
Przekrój poprzeczny	265 cm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe

Średnica drutu	4,8 mm
Stal nierdzewna, wytrawiana	tak
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak

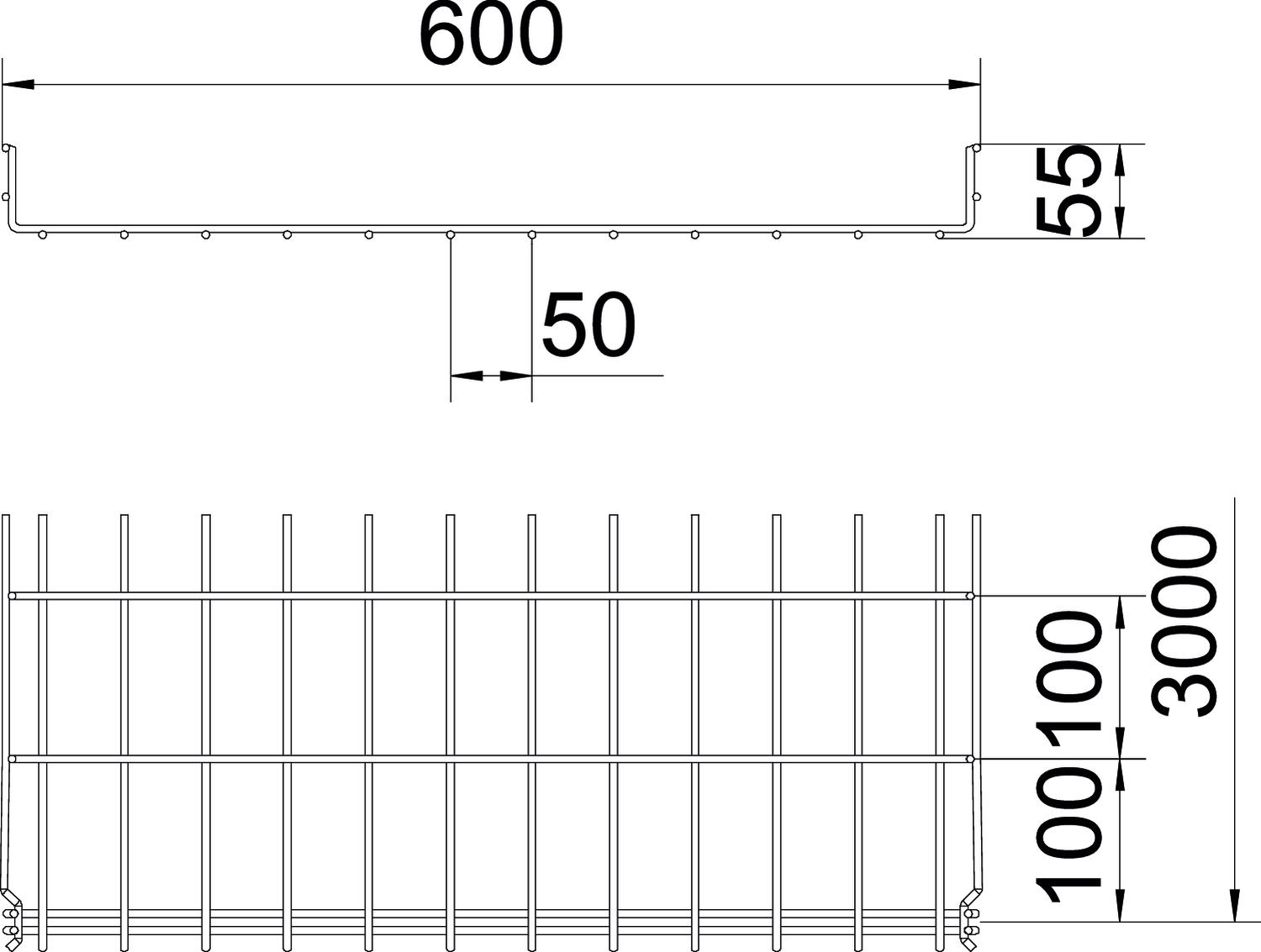

Wymiar	55x600x3000
Zintegrowana przegroda	bez
Złącza bezśrubowe	tak

Wymiary

Długość	3000 mm
Szerokość	600 mm
Szerokość	23,62 in
Wymiar B	600 mm

Wymiar H	58 mm
Wysokość	55 mm
Wysokość	2,17 in

Obciążenie

Rozstaw podpór 1,0 m	0,9 kN/m
Rozstaw podpór 1,5 m	0,6 kN/m

Rozstaw podpór 2,0 m	0,3 kN/m
Rozstaw podpór 2,5 m	0,25 kN/m

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	16,0513 kg CO₂e
Data pomiaru, wartość CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metr

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	16,0513 kg CO2e / 1 Metr

Dane techniczne

Wykres obciążenia korytka siatkowego typu GRM 55 VA

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Średnica drutu	Przekrój poprzeczny	Podtrzymanie funkcji	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
GRM 55 50 A4	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	tak	6001087	m	3 m
GRM 55 100 A4	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	tak	6001088	m	3 m
GRM 55 150 A4	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	tak	6001090	m	3 m
GRM 55 200 A4	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	tak	6001091	m	3 m
GRM 55 300 A4	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	tak	6001093	m	3 m
GRM 55 400 A4	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	tak	6001095	m	3 m
GRM 55 500 A4	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	brak	6001097	m	3 m
GRM 55 600 A4	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	brak	6001099	m	3 m
