Korytko siatkowe GR-Magic® 55 G 3000 | 400 | 55 | 4,8 | 175 | tak
morepic-1 morepic-2 morepic-3 video-1 video-2 video-3

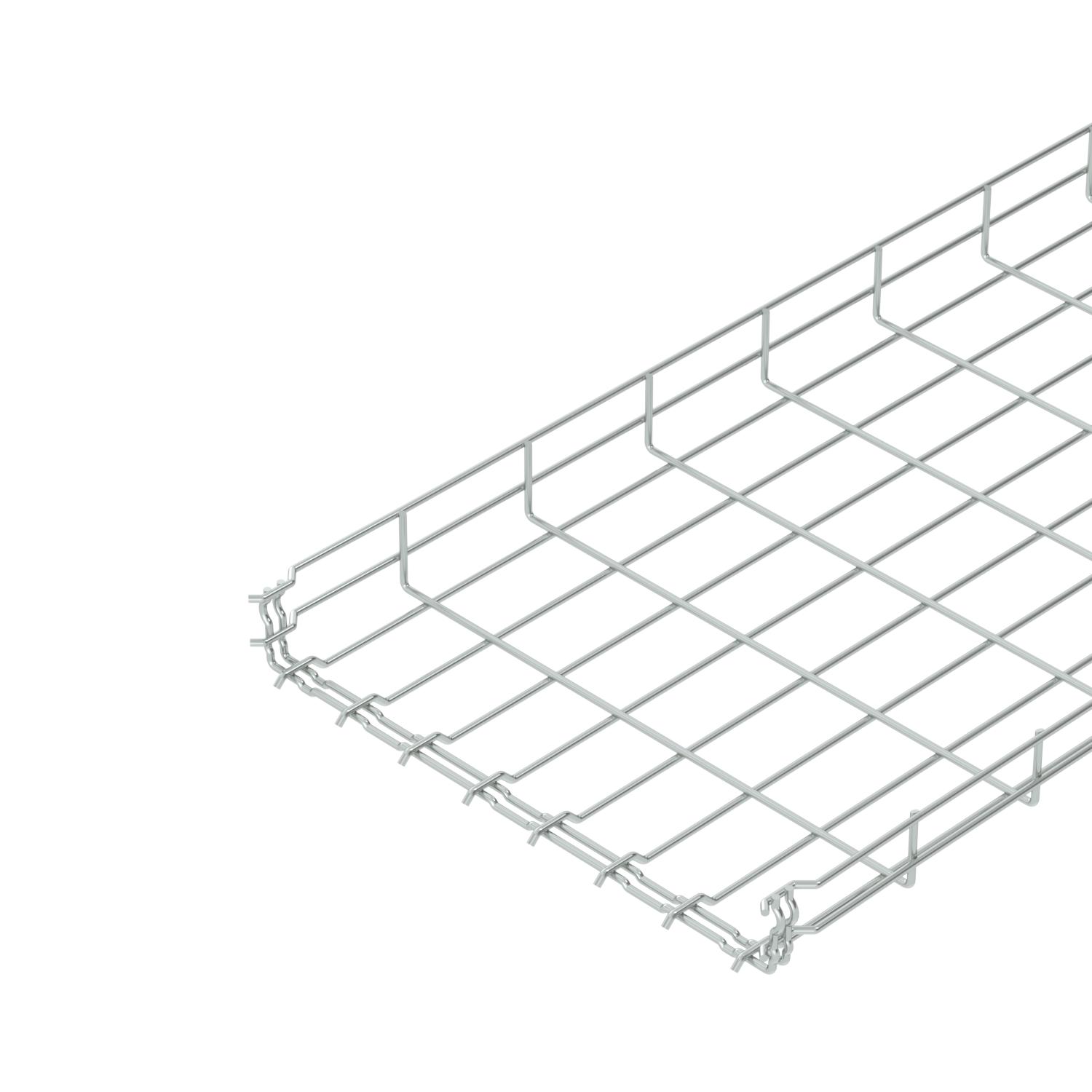

Korytko siatkowe GR-Magic® 55 G

Nr kat. 6001450 | EAN 4012196858736

3000 mm
55 mm
Opis produktu
Opis produktu
Korytko siatkowe z ukształtowanym łącznikiem o wysokości boku 55 mm.
Tłumienie magnetyczne bez pokrywy 15 dB, z pokrywą 25 dB.

Dokładne informacje na temat klasyfikacji UL do uzyskania na zapytanie.

Do korytka siatkowego nie są potrzebne dodatkowe elementy połączeniowe, wkłada się je po prostu jedno w drugie. Wielkość oczek wynosi 50 x 100 mm (wyjątek GRM 55/50 = 20 x 100 mm).

Przebadany dla podtrzymywania funkcji zgodnie z DIN 4102 Część 12 (Typ: GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G), montaż i parametry zgodnie z certyfikatem).

Przebadany dla instalacji powyżej sufitu podwieszanego ppoż. (Typ: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, obciążenie pożarem 30 minut, montaż i parametry zgodnie z opiniami ppoż.)

  • RINA 1861, Klasyfikacja morska, Certyfikacja i usługi
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • Klasa podtrzymania funkcji E30
  • Klasa podtrzymania funkcji E60
  • Klasa podtrzymania funkcji E90
  • Deklaracja środowiskowa produktu (EPD)
  • Ślad węglowy (PCF)
Dane techniczne

Wymiary

Długość 3000 mm
Forma profilu Kształt U
Kolor cyjan
Materiał Stal
Ochrona przeciwpożarowa Podtrzymanie funkcji: ponadnormatywna konstrukcja nośna, Zastosowanie sufitów przeciwpożarowych
Podtrzymanie funkcji tak
Powierzchnia cynkowane galwanicznie
Przekrój poprzeczny 17500 mm²
Przekrój poprzeczny 175 cm²
Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe
Rozstaw podpór 1,0 m 0,9 kN/m
Rozstaw podpór 1,5 m 0,6 kN/m
Rozstaw podpór 2,0 m 0,3 kN/m
Rozstaw podpór 2,5 m 0,25 kN/m
Ślad węglowy CO2 (GWP) od kołyski po bramę 4,356 kg CO2e / 1 Metr
Średnica drutu 4,8 mm
Stal nierdzewna, wytrawiana brak
Szerokość 400 mm
Szerokość 15,75 in
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia zintegrowany łącznik
Wykonanie szerokorozpiętościowe brak

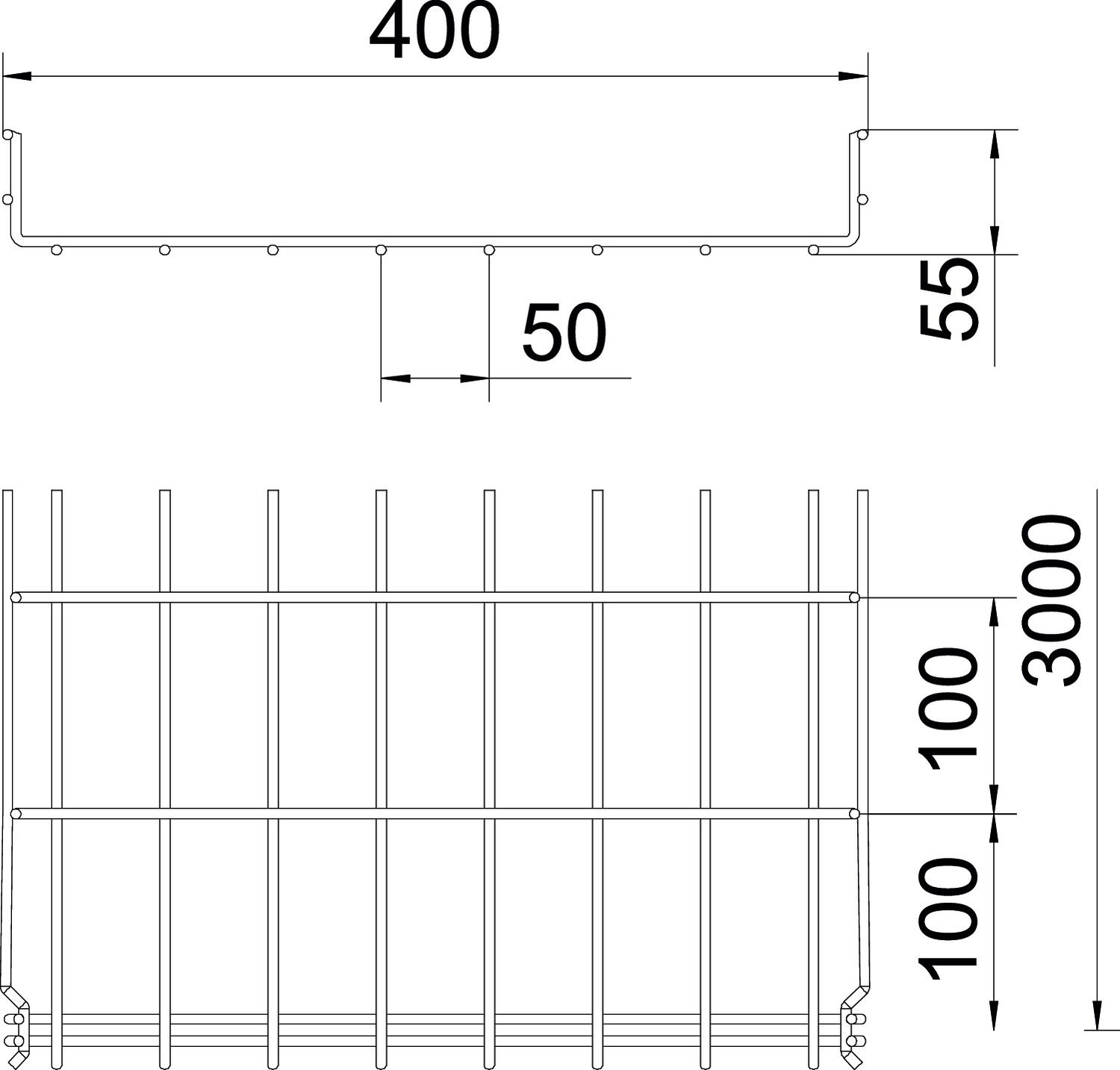

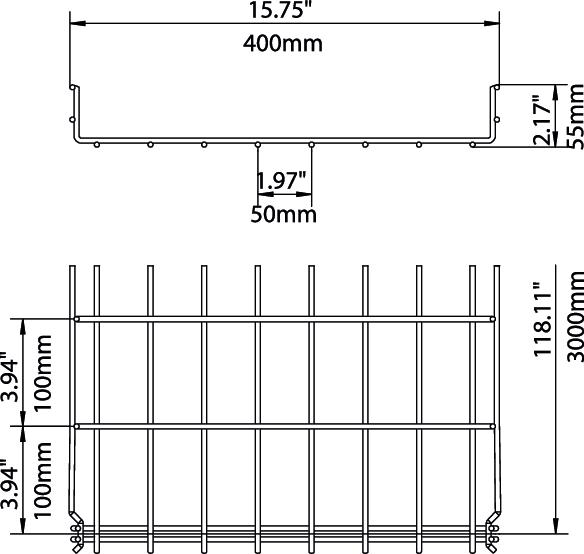

Wymiar 55x400x3000
Wymiar B 400 mm
Wymiar H 58 mm
Wysokość 2,17 in
Wysokość 55 mm
Zintegrowana przegroda bez
Złącza bezśrubowe tak

Dane techniczne

Diagram obciążenia korytka siatkowego GR-Magic typu GRM 55

Diagram obciążenia korytka siatkowego GR-Magic typu GRM 55
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Średnica drutu Przekrój poprzeczny Podtrzymanie funkcji Nr kat. Ilość Najmniejsza sprzedawana ilość
GRM 55 50 G 3000 mm 50 mm 55 mm 3,9 mm 16 cm² tak 6001441
3 m
GRM 55 100 G 3000 mm 100 mm 55 mm 3,9 mm 40 cm² tak 6001442
3 m
GRM 55 150 G 3000 mm 150 mm 55 mm 3,9 mm 63 cm² tak 6001444
3 m
GRM 55 200 G 3000 mm 200 mm 55 mm 3,9 mm 87 cm² tak 6001446
3 m
GRM 55 300 G 3000 mm 300 mm 55 mm 4,8 mm 129 cm² tak 6001448
3 m
GRM 55 400 G 3000 mm 400 mm 55 mm 4,8 mm 175 cm² tak 6001450
3 m
GRM 55 500 G 3000 mm 500 mm 55 mm 4,8 mm 220 cm² brak 6001452
3 m
GRM 55 600 G 3000 mm 600 mm 55 mm 4,8 mm 265 cm² brak 6001454
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

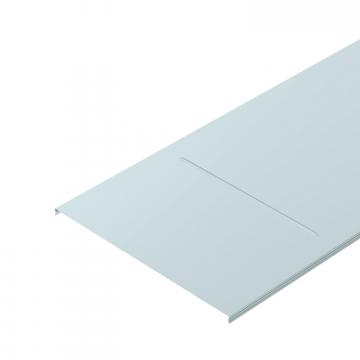

Pokrywa do siatkowego korytka kablowego, zatrzaskiwana FS Pokrywa do siatkowego korytka kablowego, zatrzaskiwana FS DGRR 400 FS 6001850
3 m
Łącznik narożny G Łącznik narożny G GEV 36 G 6016715
20 Sztuka

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przegroda 45 FS Przegroda 45 FS TSG 45 FS 6062033
3 m
Zacisk do mocowania przegrody Zacisk do mocowania przegrody KS GR A2 6062282
30 Sztuka
Płyta zejściowa kabli FS Płyta zejściowa kabli FS KAB GR FS 6220139
10 Sztuka
Do pobrania

Karta danych technicznych GRM 55 400 G / 6001450 , 0.44MB , pdf
