Uwaga: ten artykuł został wycofany.

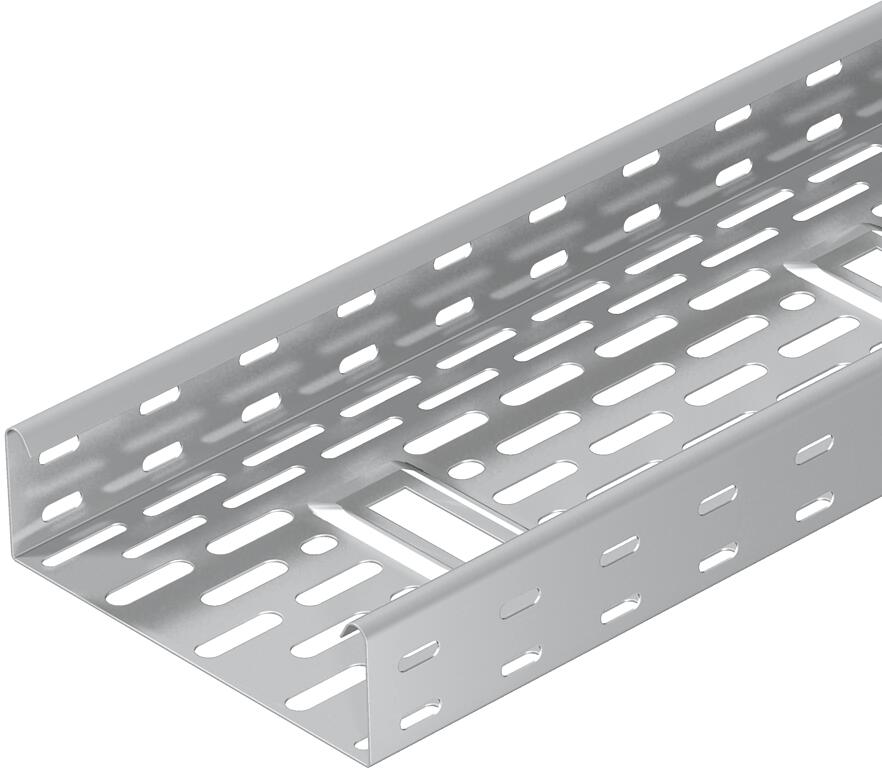

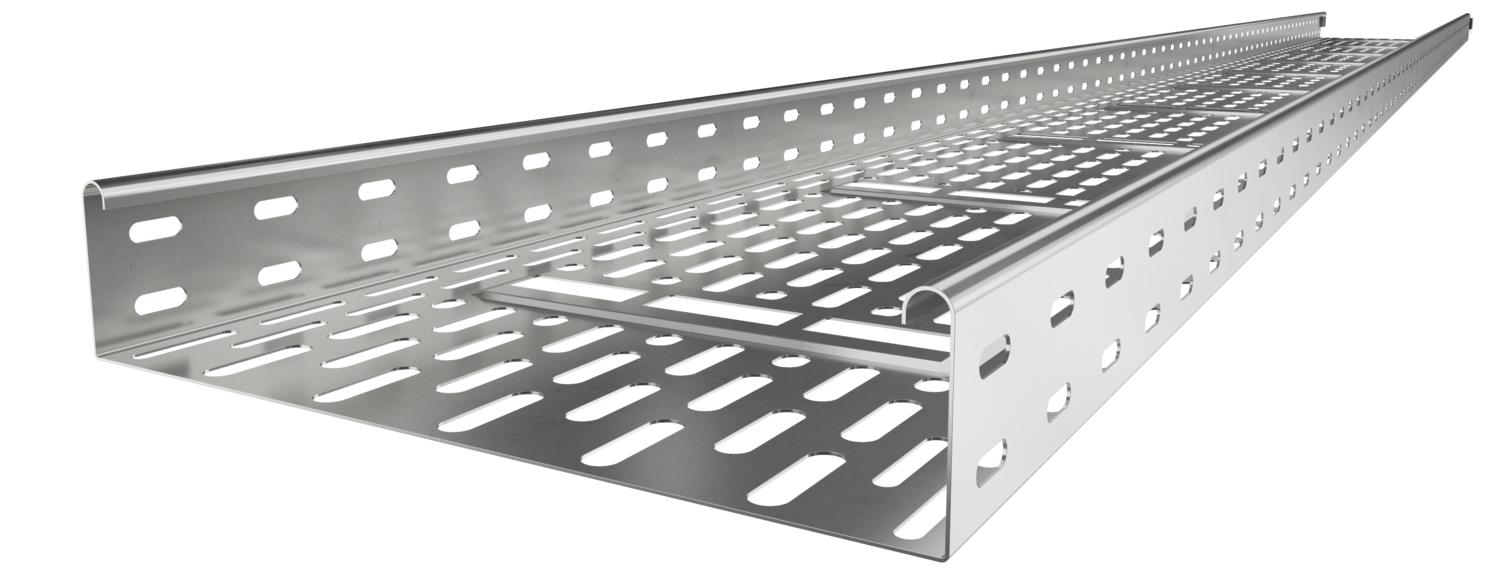

Koryto kablowe DKS 60 A2
Nr kat. 6085636 | EAN 4012196070572
- Opis produktu
-
Opis produktuDKS 60 = System korytek kablowych z dodatkowymi otworami o wysokości bocznej 60 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 20 dB, z pokrywą 50 dB.
-
- Dane techniczne
-
Wymiary
Długość 3000 mm Długość 10 ft Grubość blachy 0,8 mm Materiał stal nierdzewna 1.4301 Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Przekrój poprzeczny 17800 mm² Przekrój poprzeczny 178 cm² Rodzaj złącza kablowego systemu nośnego przykręcane Rozstaw podpór 1,5 m 1 kN/m Rozstaw podpór 1,75 m 0,8 kN/m Rozstaw podpór 2,0 m 0,5 kN/m Rozstaw podpór 2,5 m 0,35 kN/m Rysunek otworów NATO brak Ślad węglowy CO₂ (GWP) od kołyski po bramę 13,8096 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 12 in Szerokość 300 mm Typ obciążenia wg IEC 61537 Typ II Wersja połączenia bez łącznika Wykonanie szerokorozpiętościowe brak Wymiar 60 x 300 Wymiar 60x300x3000 Wymiar B 300 mm Wysokość 60 mm Wysokość 2 in Z pokrywą brak Zastosowanie instalacji spryskującej tak Dane techniczne
Wykres obciążenia korytka kablowego typu DKS 60 VA
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
Rozkład obciążenia podczas badania
-
- Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny A2
RLVK 60 A2 6067654 10 Sztuka
Pokrywa z ryglem obrotowym A2
DRL 300 A2 6052908 3 m
Przegroda 60 A2
TSG 60 A2 6062084 3 m - Do pobrania
-
Karta danych technicznych DKS 630 A2 / 6085636 , 0.35MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE DKS 630 A2 / 6085636 , 0.13MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat UL korytka kablowe MKS, MKSU, DKS, SKS, SKSU , 0.24MB , pdfInstrukcja montażu General information on the mounting , 2.65MB , pdf
