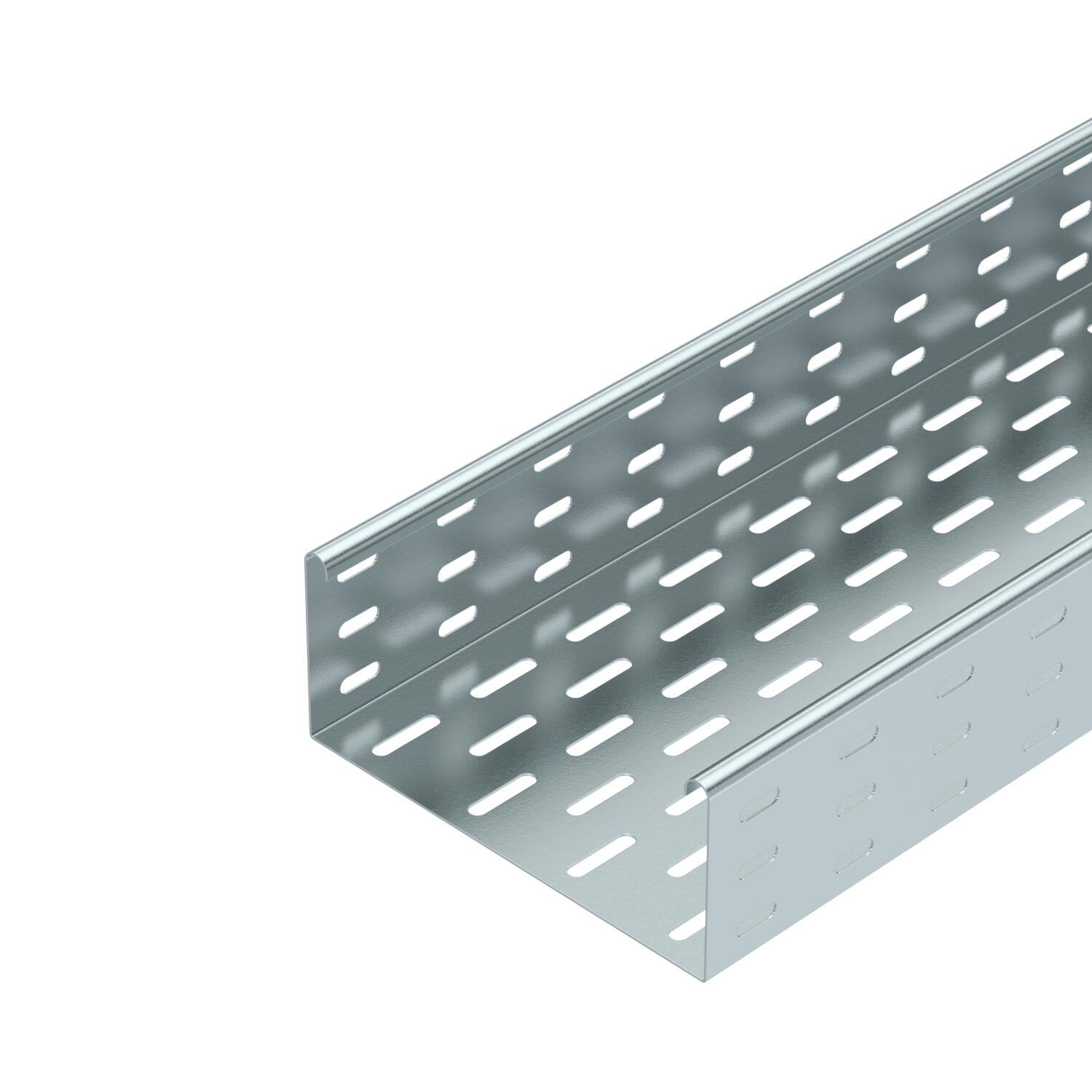

Koryto kablowe MKS 85 FS

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość blachy	1 mm

Podtrzymanie funkcji	brak

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

MKS 85 = System średnio-ciężkich koryt kablowych o wysokości boku 85 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Grubość blachy	1 mm
Grubość blachy	0,04 in
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	186 cm²
Przekrój poprzeczny	18600 mm²
Rodzaj złącza kablowego systemu nośnego	przykręcane

Rysunek otworów NATO	brak
Seria produktu	Seria MKS
Stal nierdzewna, wytrawiana	brak
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	bez łącznika
Wykonanie szerokorozpiętościowe	brak

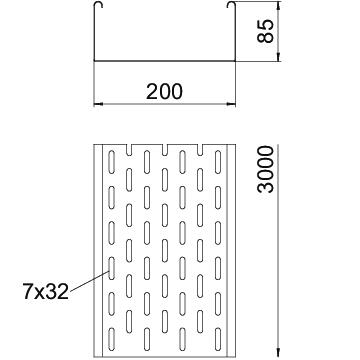

Wymiar	85x200x3000
Wymiar	85 x 200
Z pokrywą	brak
Zgodny z RoHS	tak

Rozstaw podpór 1,5 m	1,75 kN/m
Rozstaw podpór 1,75 m	1,4 kN/m

Rozstaw podpór 2,0 m	1,1 kN/m
Rozstaw podpór 2,5 m	0,5 kN/m

Declared Unit Quantity	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	7,4402 kg CO2e / 1 Metr

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Grubość blachy	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MKS 810 FS	3000 mm	100 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6057101	m	3 m
MKS 820 FS	3000 mm	200 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6057209	m	3 m
MKS 830 FS	3000 mm	300 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6057306	m	3 m
MKS 840 FS	3000 mm	400 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6057403	m	3 m
MKS 850 FS	3000 mm	500 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6057500	m	3 m
MKS 860 FS	3000 mm	600 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6057535	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy 85 FS	RLVL 85 FS	6067123	Sztuka	10 Sztuka
Listwa stykowa FS	SSLB 200 FS	7070213	Sztuka	20 Sztuka

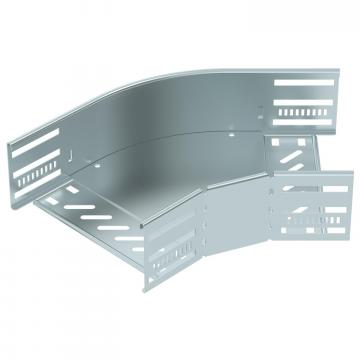

Łuk 90° 85 FS	RB 45 820 FS	6036202	Sztuka	1 Sztuka

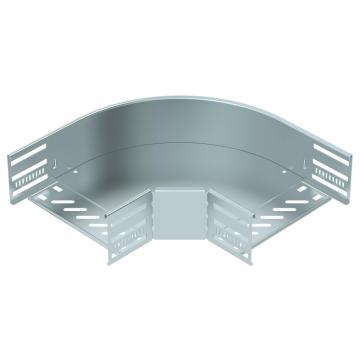

Łuk 90° 85 FS	RB 90 820 FS	6036702	Sztuka	1 Sztuka
Łuk regulowany 85 FS	RB W 820 FS	6037202	Sztuka	1 Sztuka
Trójnik dostawny 85 FS	RAA 820 FS	6042133	Sztuka	1 Sztuka

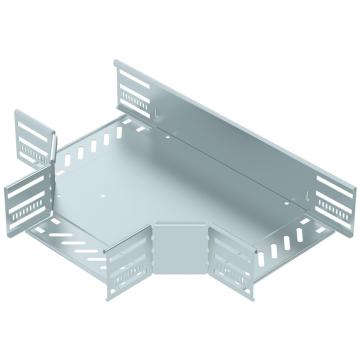

Trójnik 85 FS	RT 820 FS	6038212	Sztuka	1 Sztuka

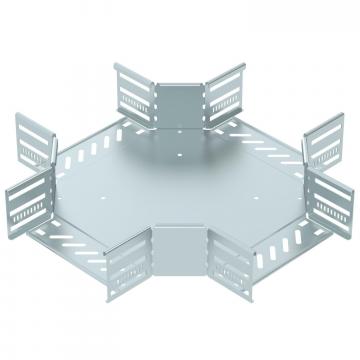

Czwórnik 85 FS	RK 820 FS	7027333	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 200 FS	6052207	m	3 m
Przegroda 85 FS	TSG 85 FS	6062114	m	3 m
