Koryto kablowe SKS 110 FS 3000 | 400 | 1,5 | brak | Stal | cynkowana metodą Sendzimira
morepic-1 morepic-2 morepic-3

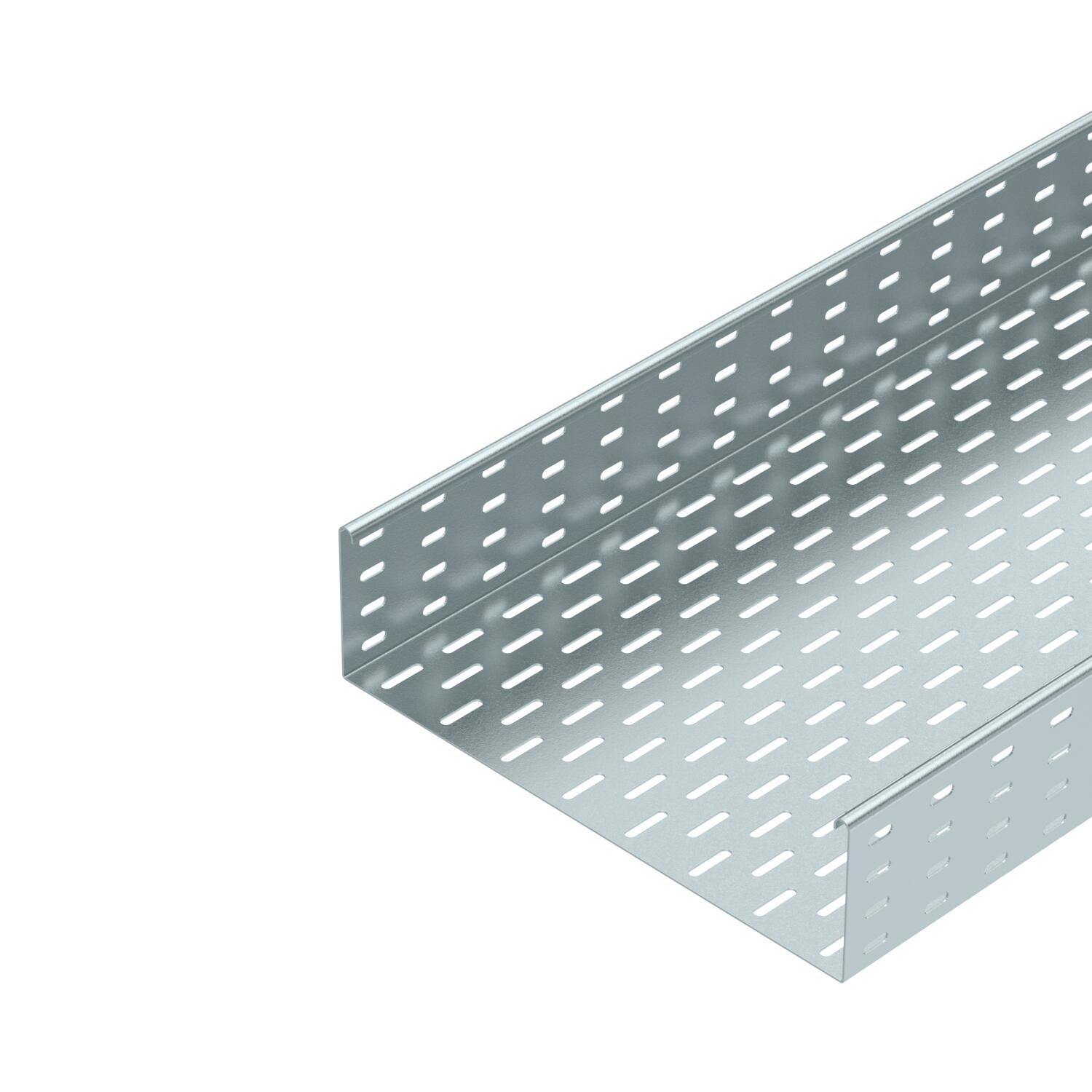

Koryto kablowe SKS 110 FS

Nr kat. 6061400 | EAN 4012196062355

3000 mm
1,5 mm
brak
Stal
cynkowana metodą Sendzimira
Opis produktu
Opis produktu
SKS 110 = System ciężkich koryt kablowych, o wysokości boku110 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • Deklaracja środowiskowa produktu (EPD)
  • Ślad węglowy (PCF)
Dane techniczne

Dane techniczne

Grubość blachy 1,5 mm
Grubość blachy 0,06 in
Kolor cyjan
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 43800 mm²
Przekrój poprzeczny 438 cm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rysunek otworów NATO brak
Stal nierdzewna, wytrawiana brak
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak

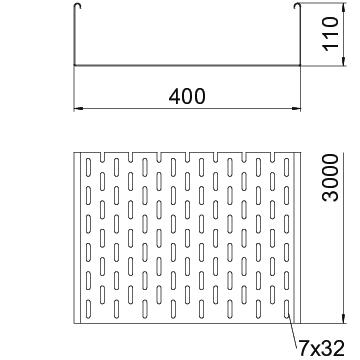

Wymiar 110x400x3000
Wymiar 110 x 400
Z pokrywą brak

Wymiary

Długość 3000 mm
Długość 10 ft
Szerokość 400 mm
Szerokość 16 in
Wymiar W 400 mm
Wysokość 4 in
Wysokość 110 mm

Obciążenie

Rozstaw podpór 1,5 m 3 kN/m
Rozstaw podpór 2,0 m 2,4 kN/m
Rozstaw podpór 2,5 m 1,76 kN/m
Rozstaw podpór 3,0 m 1,2 kN/m
Rozstaw podpór 3,5 m 0,84 kN/m
Rozstaw podpór 4,0 m 0,8 kN/m

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP) 17,6257 kg CO₂e
Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200
Declared Unit (LCA) Metr
Declared Unit Quantity (LCA) 1
Ślad węglowy CO2 (GWP) od kołyski po bramę 17,6257 kg CO2e / 1 Metr

Dane techniczne

Wykres obciążenia koryta kablowego typ SKS 110

Wykres obciążenia koryta kablowego typ SKS 110
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
SKS 110 FS 3000 mm 100 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6061109
3 m
SKS 120 FS 3000 mm 200 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6061206
3 m
SKS 130 FS 3000 mm 300 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6061303
3 m
SKS 140 FS 3000 mm 400 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6061400
3 m
SKS 150 FS 3000 mm 500 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6061508
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy 110 FS Łącznik wzdłużno-kątowy 110 FS RLVL 110 FS 6067131
10 Sztuka
Listwa stykowa FS Listwa stykowa FS SSLB 400 FS 7070221
20 Sztuka
45° - Łuk 110 FS 45° - Łuk 110 FS RB 45 140 FS 6036306
1 Sztuka
Łuk 90° 110 FS Łuk 90° 110 FS RB 90 140 FS 6036808
1 Sztuka
Łuk regulowany 110 FS Łuk regulowany 110 FS RB W 140 FS 6037308
1 Sztuka
Trójnik dostawny 110 FS Trójnik dostawny 110 FS RAA 140 FS 6042159
1 Sztuka
Trójnik 110 FS Trójnik 110 FS RT 140 FS 6038308
1 Sztuka
Czwórnik 110 FS Czwórnik 110 FS RK 140 FS 7027357
1 Sztuka
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 400 FS 6052401
3 m
Przegroda 110 FS Przegroda 110 FS TSG 110 FS 6062122
3 m
