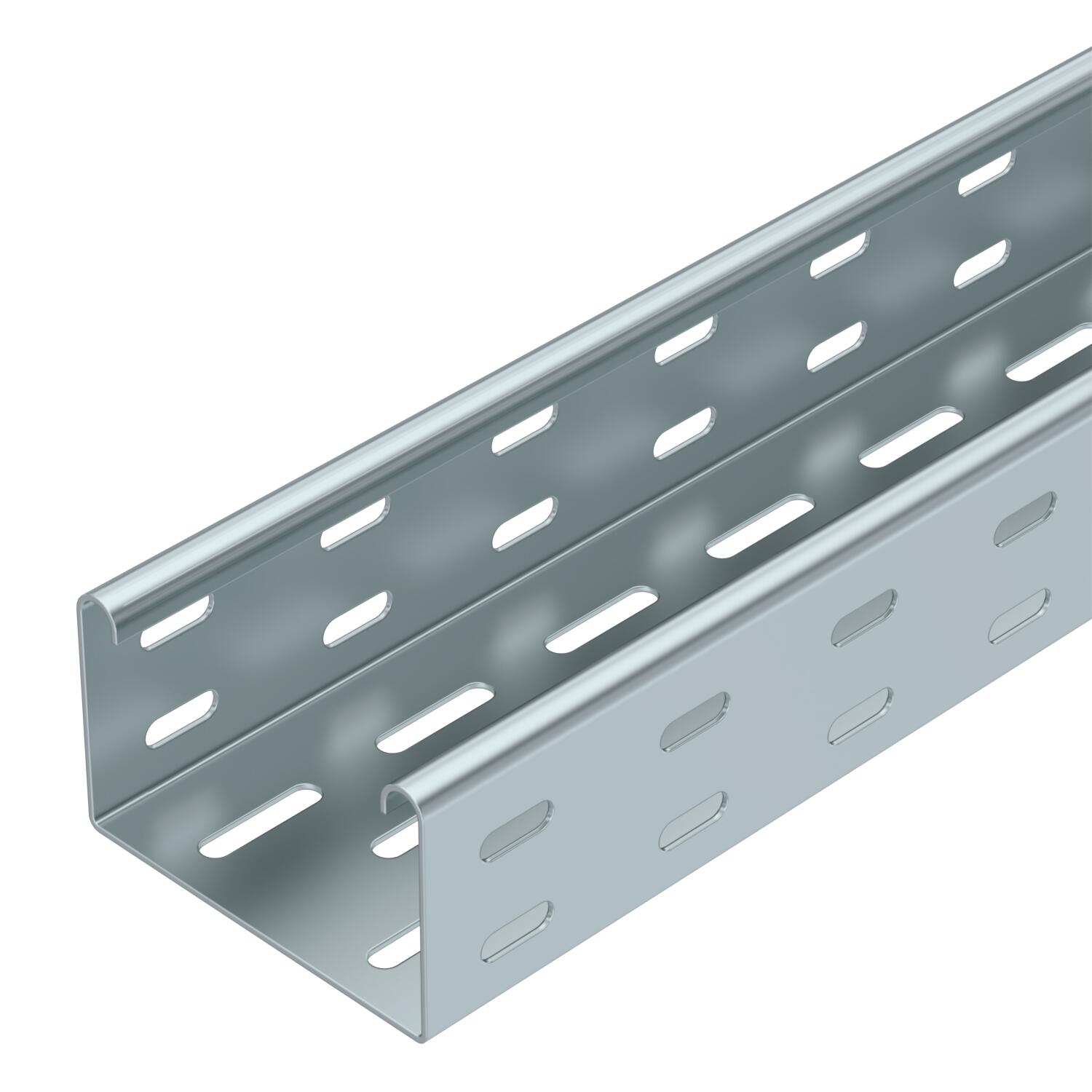

Koryto kablowe SKS 60 FS
Nr kat. 6056105 | EAN 4012196060191
- Opis produktu
-
Opis produktuSKS 60 = System ciężkich korytek kablowych, o wysokości boku 60 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
Koryto kablowe SKS można również zastosować w instalacji, w której wymagane jest podtrzymanie funkcji podczas pożaru. Pozostałe informacje: patrz Systemy przeciwpożarowe BSS.
-
- Dane techniczne
-
Dane techniczne
Grubość blachy 0,06 in Grubość blachy 1,5 mm Kolor cyjan Materiał Stal Ochrona przeciwpożarowa Podtrzymanie funkcji: normatywna konstrukcja nośna Perforacja boczna tak Perforacja dna 7 x 32 Perforacja montażowa w dnie tak Podtrzymanie funkcji tak Powierzchnia cynkowana metodą Sendzimira Przekrój poprzeczny 5800 mm² Przekrój poprzeczny 58 cm² Rodzaj złącza kablowego systemu nośnego przykręcane Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Typ obciążenia wg IEC 61537 Typ II Wersja połączenia bez łącznika Wykonanie szerokorozpiętościowe brak Wymiar 60x100x3000 Wymiar 60 x 100 Z pokrywą brak Wymiary

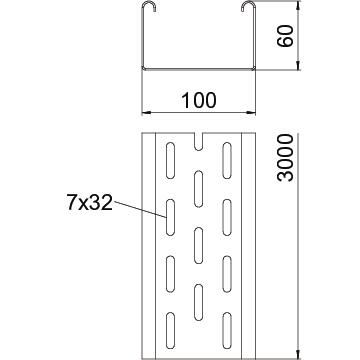

Długość 10 ft Długość 3000 mm Szerokość 6 in Szerokość 100 mm Wymiar B 100 mm Wymiar W 100 mm Wysokość 2 in Wysokość 60 mm Obciążenie
Rozstaw podpór 1,5 m 2,65 kN/m Rozstaw podpór 2,0 m 1,8 kN/m Rozstaw podpór 2,5 m 1,15 kN/m Rozstaw podpór 3,0 m 0,5 kN/m Ślad CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 6,6327 kg CO₂e Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metr Declared Unit Quantity (LCA) 1 Ślad węglowy CO2 (GWP) od kołyski po bramę 6,6327 kg CO2e / 1 Metr Dane techniczne

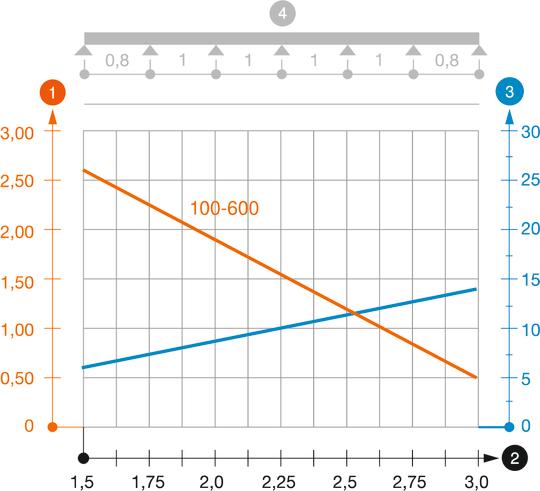

Wykres obciążenia koryta kablowego typ SKS 60
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS
RLVK 60 FS 6067093 10 Sztuka

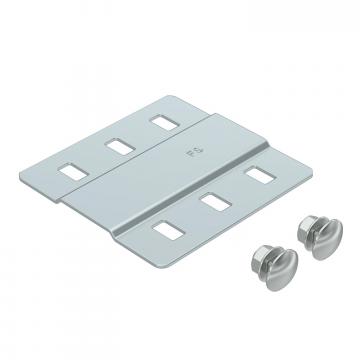

Listwa stykowa FS
SSLB 100 FS 7070205 20 Sztuka

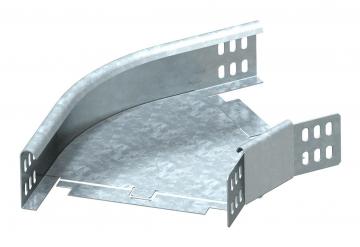

Łuk 45° 60 FS
RB 45 610 FS 6036100 1 Sztuka

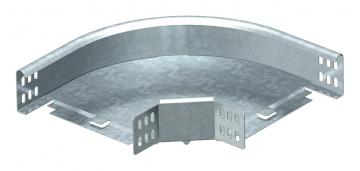

Łuk 90° 60 FS
RB 90 610 FS 6036560 1 Sztuka
Łuk regulowany 60 FS
RB W 610 FS 6037100 1 Sztuka
Dołączany trójnik rozgałęźny 60 FS
RAA 610 FS 6042111 1 Sztuka
Trójnik 60 FS
RT 610 FS 6038100 1 Sztuka
Czwórnik 60 FS
RK 610 FS 7027311 1 Sztuka
Pokrywa z ryglem obrotowym FS
DRL 100 FS 6052096 3 m
Przegroda 60 FS
TSG 60 FS 6062068 3 m - Do pobrania
-
