Koryto kablowe SKS 85 FS 3000 | 200 | 1,5 | brak | Stal | cynkowana metodą Sendzimira
morepic-1 morepic-2 morepic-3

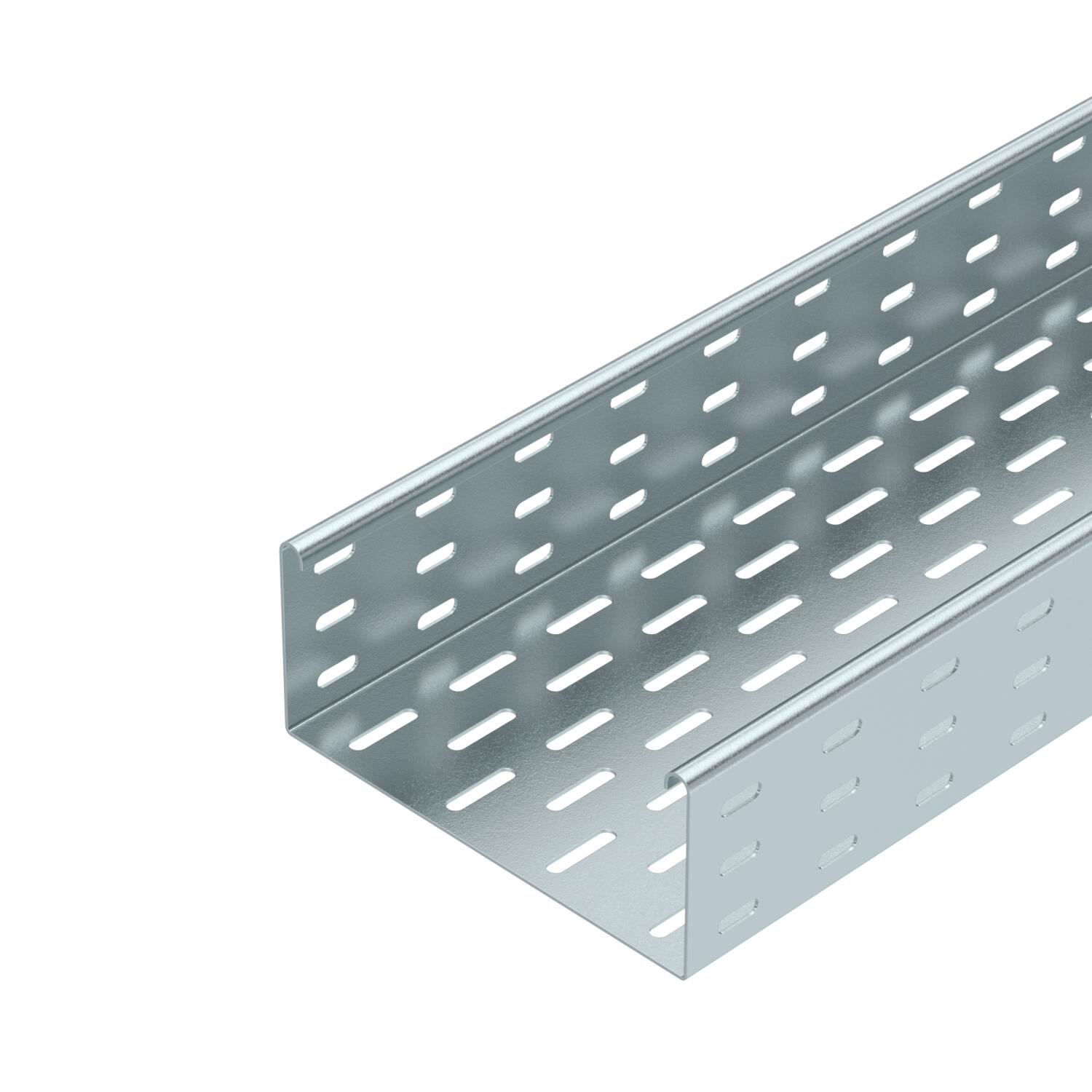

Koryto kablowe SKS 85 FS

Nr kat. 6058205 | EAN 4012196061150

3000 mm
1,5 mm
brak
Stal
cynkowana metodą Sendzimira
Opis produktu
Opis produktu
SKS 85 = System ciężkich koryt kablowych, o wysokości boku 85 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • Deklaracja środowiskowa produktu (EPD)
  • Ślad węglowy (PCF)
Dane techniczne

Dane techniczne

Grubość blachy 1,5 mm
Grubość blachy 0,6 in
Kolor cyjan
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 186 cm²
Przekrój poprzeczny 18600 mm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rysunek otworów NATO brak
Seria produktu Seria SKS
Stal nierdzewna, wytrawiana brak
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak

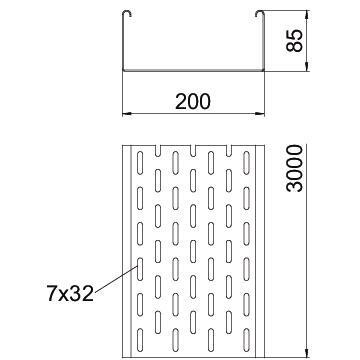

Wymiar 85 x 200
Wymiar 85x200x3000
Z pokrywą brak
Zgodny z RoHS tak

Wymiary

Długość 3000 mm
Długość 10 ft
Szerokość 8 in
Szerokość 200 mm
Wymiar B 200 mm
Wymiar W 200 mm
Wysokość 3 in
Wysokość 85 mm

Obciążenie

Rozstaw podpór 1,5 m 2,8 kN/m
Rozstaw podpór 2,0 m 2,25 kN/m
Rozstaw podpór 2,5 m 1,5 kN/m
Rozstaw podpór 3,0 m 0,75 kN/m

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP) 10,911 kg CO₂e
Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200
Declared Unit Metr
Declared Unit Quantity 1
Ślad węglowy CO2 (GWP) od kołyski po bramę 10,911 kg CO2e / 1 Metr

Dane techniczne

Wykres obciążenia koryta kablowego typ SKS 85

Wykres obciążenia koryta kablowego typ SKS 85
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
SKS 810 FS 3000 mm 100 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6058108
3 m
SKS 820 FS 3000 mm 200 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6058205
3 m
SKS 830 FS 3000 mm 300 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6058302
3 m
SKS 840 FS 3000 mm 400 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6058396
3 m
SKS 850 FS 3000 mm 500 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6058507
3 m
SKS 860 FS 3000 mm 600 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6058604
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy 85 FS Łącznik wzdłużno-kątowy 85 FS RLVL 85 FS 6067123
10 Sztuka
Listwa stykowa FS Listwa stykowa FS SSLB 200 FS 7070213
20 Sztuka
Łuk 90° 85 FS Łuk 90° 85 FS RB 45 820 FS 6036202
1 Sztuka
Łuk 90° 85 FS Łuk 90° 85 FS RB 90 820 FS 6036702
1 Sztuka
Łuk regulowany 85 FS Łuk regulowany 85 FS RB W 820 FS 6037202
1 Sztuka
Trójnik dostawny 85 FS Trójnik dostawny 85 FS RAA 820 FS 6042133
1 Sztuka
Trójnik 85 FS Trójnik 85 FS RT 820 FS 6038212
1 Sztuka
Czwórnik 85 FS Czwórnik 85 FS RK 820 FS 7027333
1 Sztuka
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 200 FS 6052207
3 m
Przegroda 85 FS Przegroda 85 FS TSG 85 FS 6062114
3 m
