Koryto kablowe SKSU 110 FS 3000 | 200 | 1,5 | brak | Stal | cynkowana metodą Sendzimira
morepic-1 morepic-2 morepic-3 video-1

Koryto kablowe SKSU 110 FS

Nr kat. 6063438 | EAN 4012196395293

3000 mm
1,5 mm
brak
Stal
cynkowana metodą Sendzimira
Opis produktu
Opis produktu
SKSU 110 = system ciężkich koryt kablowych, nieperforowanych, o wys. boku 110 mm .
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Korytko kablowe jest wyposażone z obydwu stron w perforację łączeniową.

Łączniki wzdłużne w potrzebnej ilości należy zamawiać osobno.

  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • Deklaracja środowiskowa produktu (EPD)
  • Ślad węglowy (PCF)
Dane techniczne

Dane techniczne

Grubość blachy 1,5 mm
Grubość blachy 0,06 in
Kolor cyjan
Materiał Stal
Perforacja boczna brak
Perforacja montażowa w dnie brak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 218 cm²
Przekrój poprzeczny 21800 mm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rysunek otworów NATO brak
Seria produktu Seria SKS
Stal nierdzewna, wytrawiana brak
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak
Wymiar 110 x 200
Wymiar 110x200x3000
Z pokrywą brak
Zgodny z RoHS tak

Wymiary

Długość 3000 mm
Długość 10 ft
Szerokość 200 mm
Szerokość 8 in
Wymiar B 200 mm
Wysokość 110 mm
Wysokość 4 in

Obciążenie

Rozstaw podpór 1,5 m 3 kN/m
Rozstaw podpór 2,0 m 2,4 kN/m
Rozstaw podpór 2,5 m 1,76 kN/m
Rozstaw podpór 3,0 m 1,2 kN/m
Rozstaw podpór 3,5 m 0,84 kN/m
Rozstaw podpór 4,0 m 0,8 kN/m

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP) 11,747 kg CO₂e
Data pomiaru, wartość CO2 2025-05-14T00:00:00.000+0200
Declared Unit Metr
Declared Unit Quantity 1
Ślad węglowy CO2 (GWP) od kołyski po bramę 11,747 kg CO2e / 1 Metr

Dane techniczne

Wykres obciążenia koryta kablowego typu SKSU 110

Wykres obciążenia koryta kablowego typu SKSU 110
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
SKSU 110 FS 3000 mm 100 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6063403
3 m
SKSU 120 FS 3000 mm 200 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6063438
3 m
SKSU 130 FS 3000 mm 300 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6063454
3 m
SKSU 140 FS 3000 mm 400 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6063470
3 m
SKSU 150 FS 3000 mm 500 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6063497
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy 110 FS Łącznik wzdłużno-kątowy 110 FS RLVL 110 FS 6067131
10 Sztuka
Listwa stykowa FS Listwa stykowa FS SSLB 200 FS 7070213
20 Sztuka

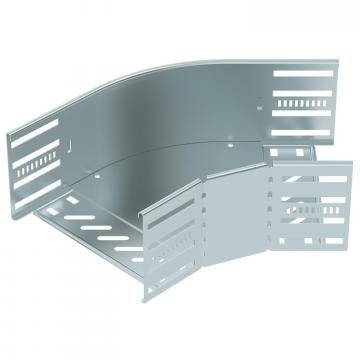

45° - Łuk 110 FS 45° - Łuk 110 FS RB 45 120 FS 6036302
1 Sztuka

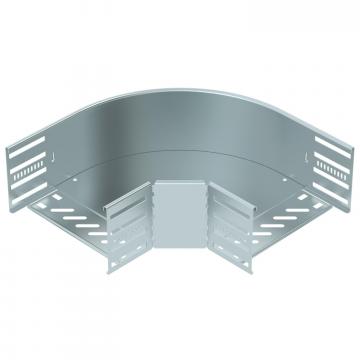

Łuk 90° 110 FS Łuk 90° 110 FS RB 90 120 FS 6036804
1 Sztuka
Łuk regulowany 110 FS Łuk regulowany 110 FS RB W 120 FS 6037304
1 Sztuka

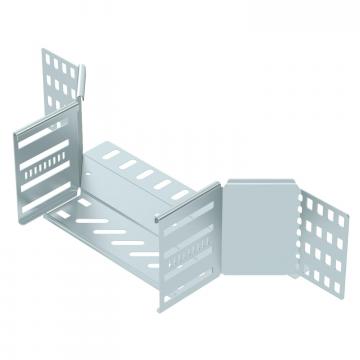

Trójnik dostawny 110 FS Trójnik dostawny 110 FS RAA 120 FS 6042155
1 Sztuka

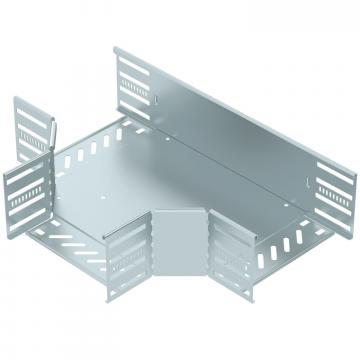

Trójnik 110 FS Trójnik 110 FS RT 120 FS 6038304
1 Sztuka

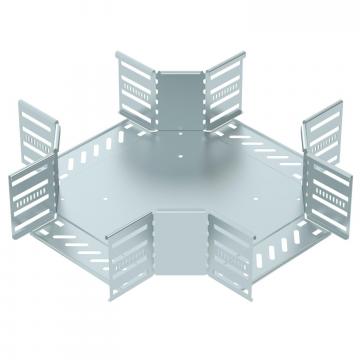

Czwórnik 110 FS Czwórnik 110 FS RK 120 FS 7027353
1 Sztuka
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 200 FS 6052207
3 m
Przegroda 110 FS Przegroda 110 FS TSG 110 FS 6062122
3 m
90° - Łuk 110 FS 90° - Łuk 110 FS RB 90 120 FS 7001916
1 Sztuka
