Uwaga: ten artykuł został wycofany.

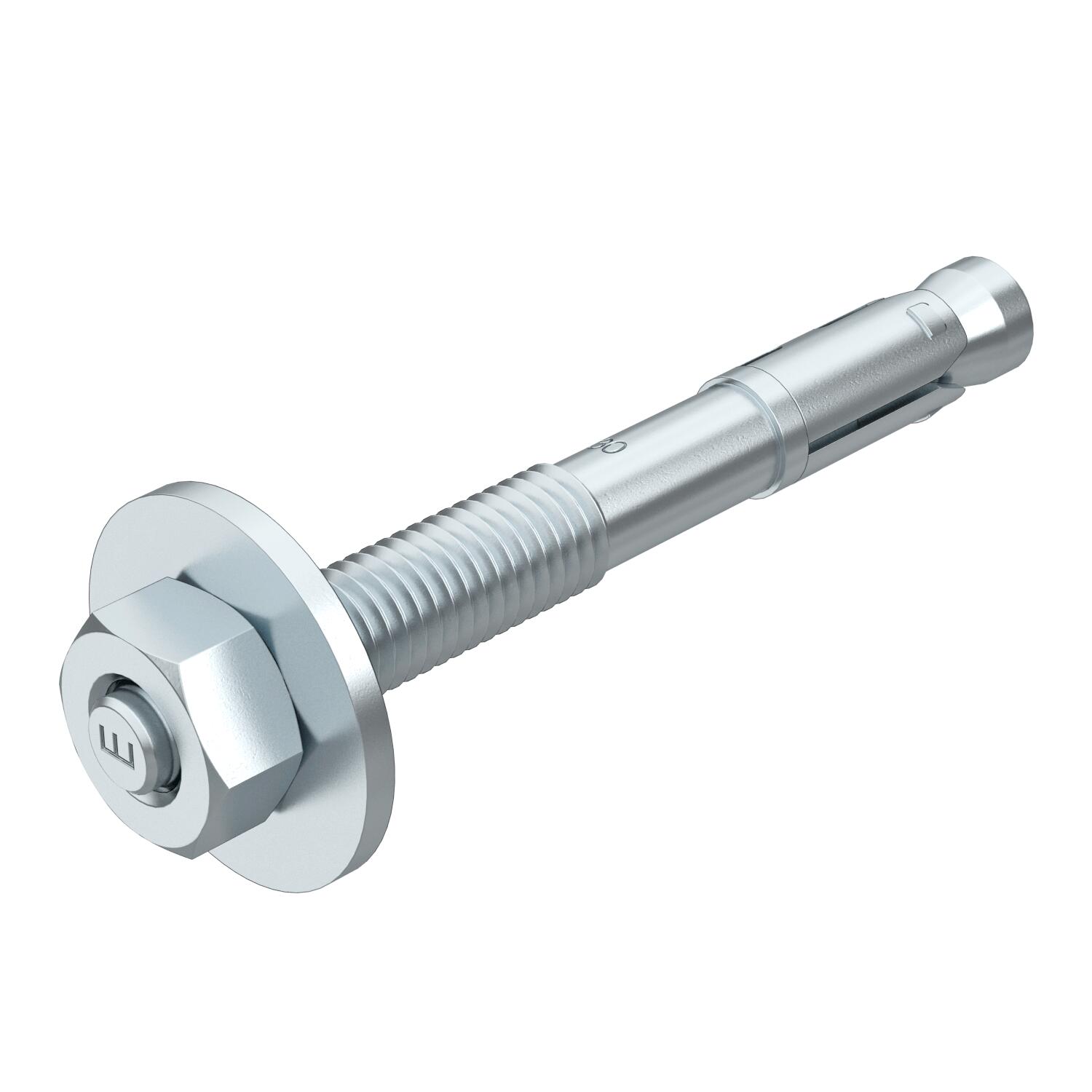

Kotwa sworzniowa BZ-U G
Nr kat. 3498334 | EAN 4012196411856
- Opis produktu
-
Opis produktuKotwa rozporowa BZ do mocowania umiarkowanie do ciężkich elementów, zarówno w betonie zarysowanym jak i niezarysowanym. Łączy ona wysokie dopuszczalne obciążenia z małymi odstępami między sobą i od krawędzi.
Europejska Aprobata Techniczna ETA-99/0010, zawiera niezbędne wartości dopuszczalnych obciążeń oraz sposobu montażu dla klas odporności ogniowej do R 120.
Możliwość montażu w środowisku sejsmicznym, kategorii C1 i C2.
Dopuszczenie od Federalnego Urzędu Ochrony Cywilnej, Bern, Szwajcaria.
-
- Dane techniczne
-
Dane techniczne
Dopuszczalny obszar obciążenia strefy rozciąganej 4,3 Dostępne aprobaty tak Gwint M10 gwint metryczny 10 Głębokość wierconego otworu 75 mm Materiał Stal Ocena ETA dla trzęsienia ziemi C1 i C2 Powierzchnia cynkowane galwanicznie Rodzaj gwintu metryczny Siła zaciskania 10 mm Średnica otworu min. 10 mm Wersja kołka/gwoździa/śrub Kołek rozprężny Wykonanie do wbicia Wymiar M10x90mm Zakres zaciskania maks. 30 mm Zakres zaciskania min. 10 mm Wymiary

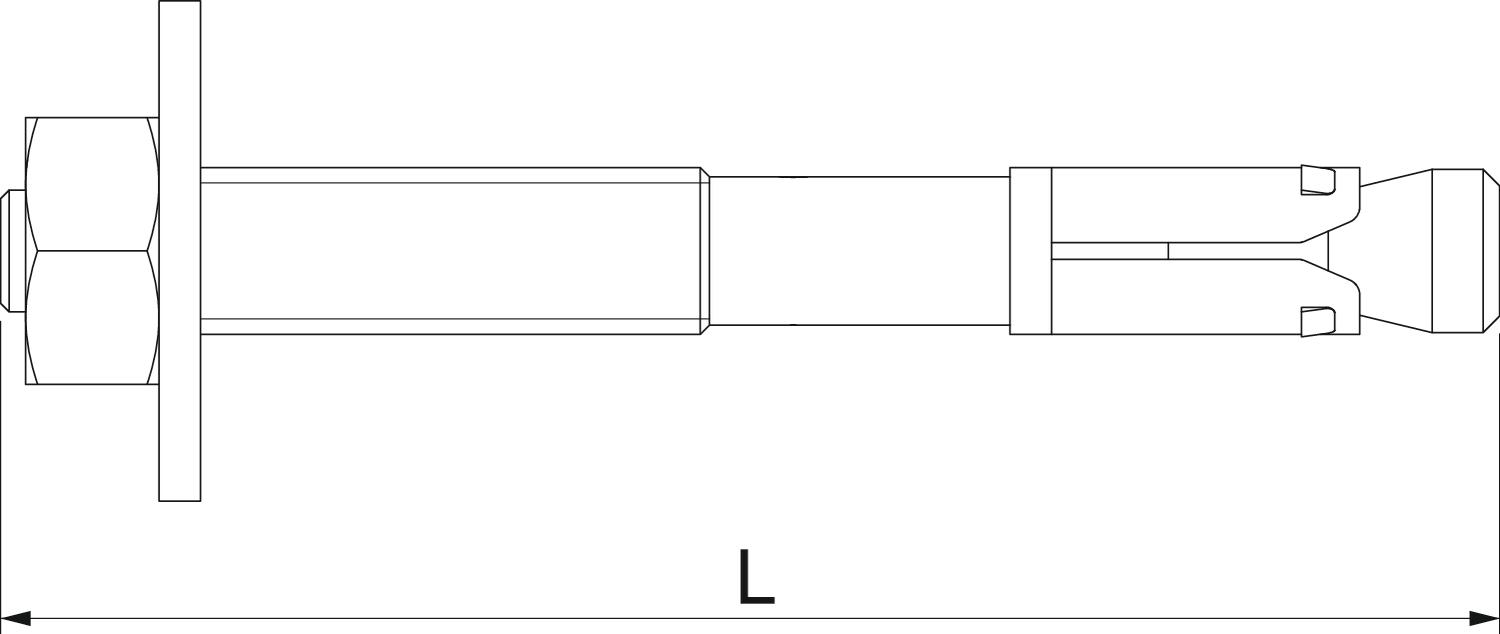

Długość 90 mm Wymiar L 90 mm - Wszystkie typy
- Do pobrania
-
Karta danych technicznych BZ-U 10-10-30/90 / 3498334 , 0.16MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE BZ-U 10-10-30/90 / 3498334 , 0.29MB , pdfREACH Deklaracja zgodności BZ-U 10-10-30/90 / 3498334 , 0.12MB , pdfRoHS Deklaracja zgodności BZ-U 10-10-30/90 / 3498334 , 0.12MB , pdfŚwiadectwo dopuszczenia Europejska aprobata techniczna MKT kotwa śrubowa BZ, BZ-IG , 0.13MB , pdfInstrukcja montażu General information on the mounting , 2.65MB , pdfInstrukcja montażu Instrukcja montażu kotwa śrubowa BZ, BZ-U , 0.98MB , pdf
