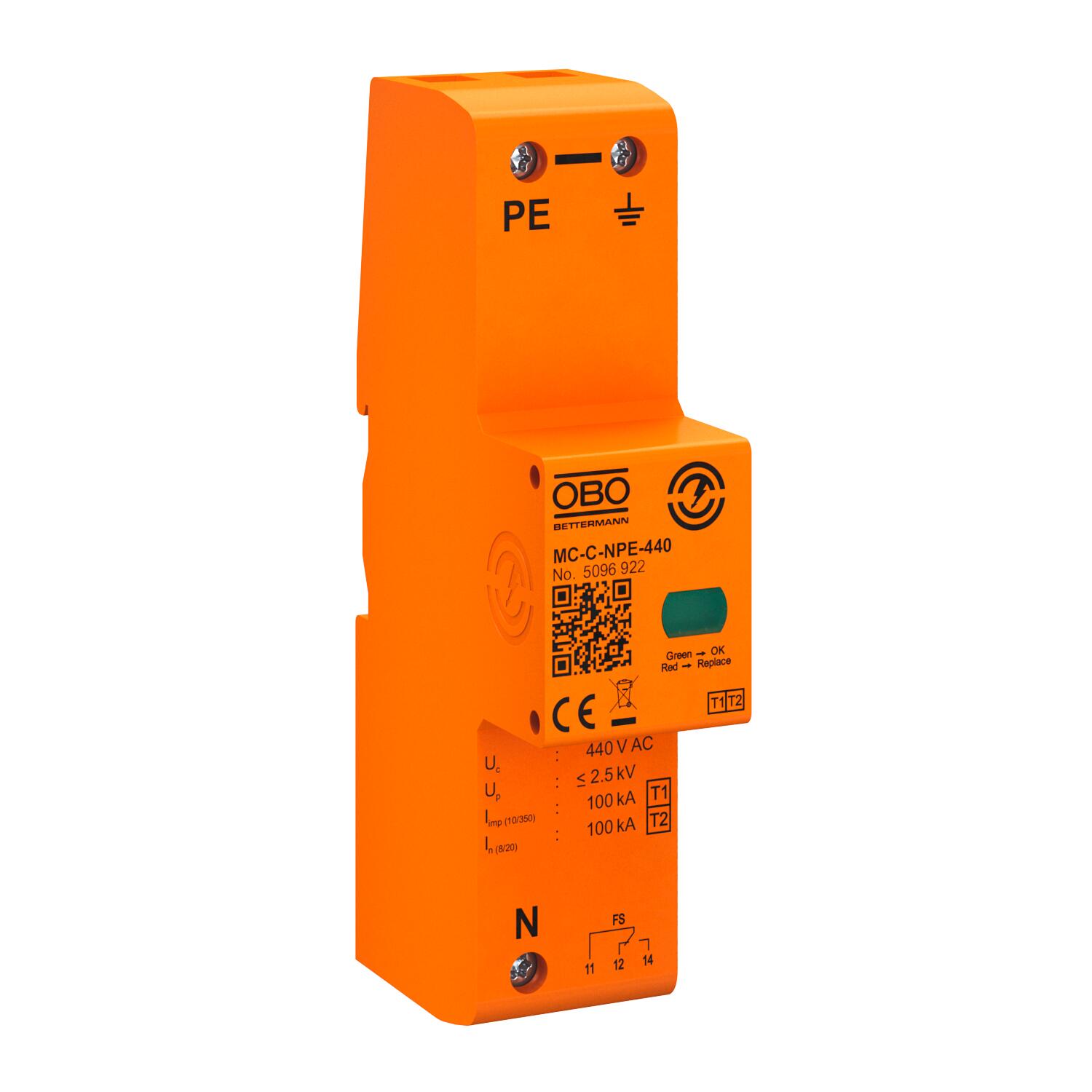

Lightning current arrester MC-C-NPE

Name: Lightning current arrester MC-C-NPE
Brand: OBO Bettermann
SKU: 5096922

Nr kat. 5096922 | EAN 4012197431884

Opis produktu

Opis produktu

Ogranicznik przepięć kombi Typ 1

• Napięciowy poziom ochrony <1,3 kV zapewnia ochronę urządzeń

• Do wyrównywania potencjałów w ochronie odgromowej zgodnie z VDE 0185-305 (IEC 62305)

• Zdolność odprowadzania prądu udarowego: 50 kA (10/350) na biegun i do 150 kA (10/350) łącznie

• Wymienne wkładki z zabezpieczeniem odłączającym i optyczną sygnalizacją uszkodzenia

• Zdolność gaszenia prądu następczego 25 kA Ipeak, nie wymaga dobezpieczenia do 500 A gL/gG

• Do stosowania w obszarze przedlicznikowym zgodnie z wytycznymi VDEW

• Ogranicznik iskiernikowy zamknięty, bezwydmuchowy do zastosowania we wszystkich rodzajach obudów i rozdzielnic

Zastosowanie: instalacje przemysłowe i budynki w najwyższej klasie ochrony odgromowej: I do IV
* Kompletny = wkładka + podstawa

Dane techniczne

Wymiary

Długość	150 mm
Inny kształt sieci	brak
Klasa testu Typ 1	tak
Kolor	niebieski
Kształt sieci DC	brak
Kształt sieci IT	brak
Kształt sieci TN	tak
Kształt sieci TN-C	tak
Kształt sieci TN-C-S	tak
Kształt sieci TN-S	tak
Kształt sieci TT	tak
Liczba biegunów	N/PE
najwyższe napięcie ciągłe AC	440 V
Najwyższe napięcie trwałej pracy (N-PE)	440 V
Napięcie znamionowe AC (50 / 60 Hz)	400 V
Odpowiedni do użytkowania na zewnątrz	brak
Prąd impulsowy (10/350 μs)	100 kA
Przekrój połączenia zacisków FM maks.	16 AWG
Przekrój połączenia zacisków FM maks.	1,5 mm²
Przekrój połączenia zacisków FM min.	21 AWG
Przekrój połączenia zacisków FM min.	0,5 mm²
Przekrój przewodu elastycznego (cienkożyłowy) maks.	3 AWG
Przekrój przewodu elastycznego (cienkożyłowy) maks.	25 mm²
Przekrój przewodu elastycznego (cienkożyłowy) min.	10 AWG
Przekrój przewodu elastycznego (cienkożyłowy) min.	6 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	2 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²

Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	10 AWG
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min.	6 mm²
Przepięcie dorywcze TOV [N-PE] - tryb wytrzymania - 200 ms	1200 V
Ślad węglowy CO2 (GWP) od kołyski po bramę	0,7395 kg CO2e / 1 Sztuka
SPD zgodnie z EN 61643-11	Typ 1+2
SPD zgodnie z IEC 61643-1	klasa I+II
Sposób montażu	Szyna kołpakowa 35 mm
Stopień ochrony	IP 20
Styk FM	zestyk przełączny
Sygnalizacja	optyczna
Szerokość	36 mm
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wilgotność powietrza maks.	95 %
Wilgotność powietrza min.	5 %
Wydmuchowy	brak
Wymiar	440V
Wysokość	74,5 mm
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
zdalna sygnalizacja	tak
Zdolność gaszenia prądu następczego (eff) [N-PE]	0,1 kA
Zdolność przełączania AC	230 V; 0,5 A
Zdolność przełączania DC	230 V; 0,1 A / 75 V; 0,5 A
Zintegrowane zabezpieczenie wstępne	brak
Znamionowy prąd wyładowczy (8/20 µs)	100 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	100 kA
