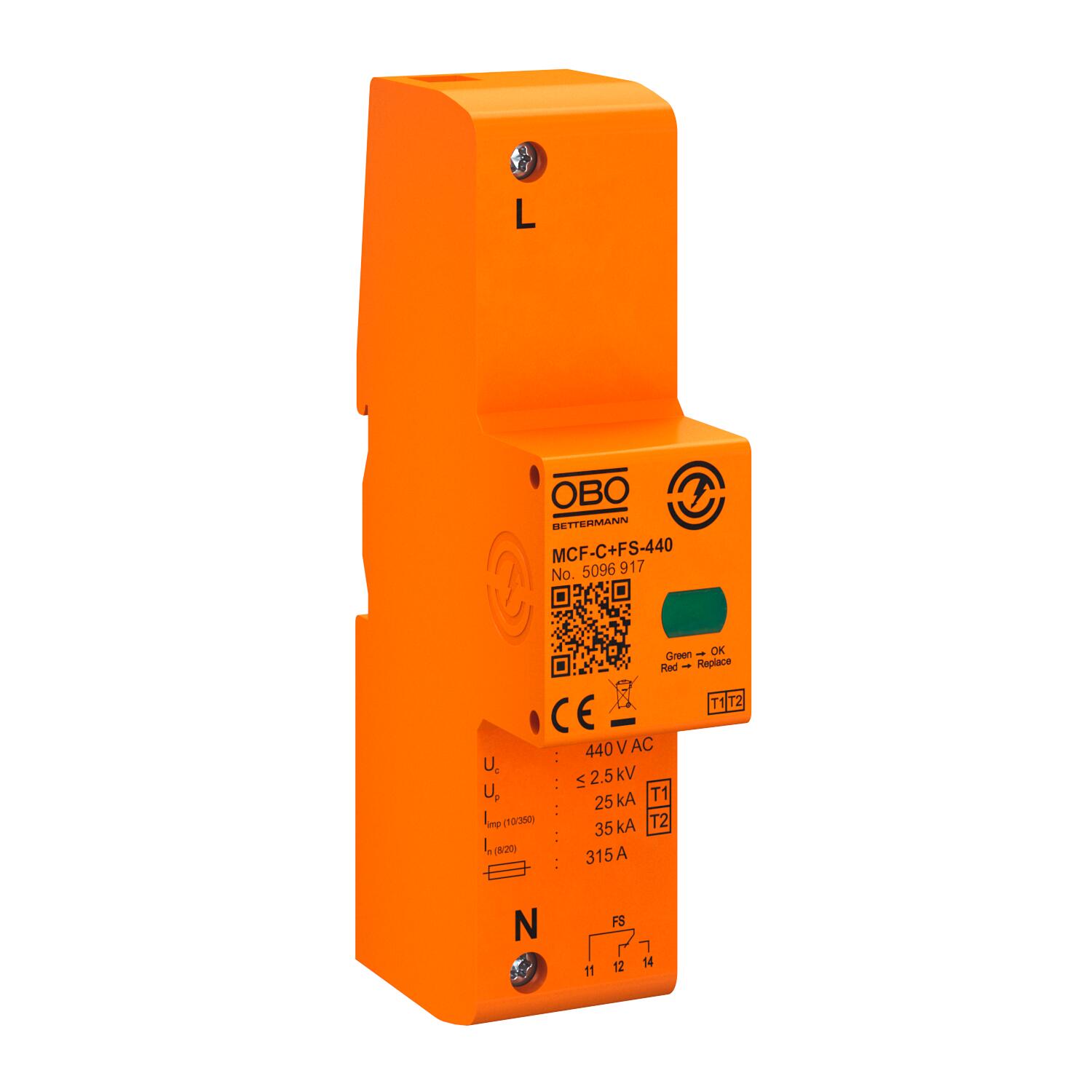

Opis produktuOgranicznik przepięć kombi Typ 1
• Napięciowy poziom ochrony <1,3 kV zapewnia ochronę urządzeń
• Do wyrównywania potencjałów w ochronie odgromowej zgodnie z VDE 0185-305 (IEC 62305)
• Zdolność odprowadzania prądu udarowego: 50 kA (10/350) na biegun i do 150 kA (10/350) łącznie
• Wymienne wkładki z zabezpieczeniem odłączającym i optyczną sygnalizacją uszkodzenia
• Zdolność gaszenia prądu następczego 25 kA Ipeak, nie wymaga dobezpieczenia do 500 A gL/gG
• Do stosowania w obszarze przedlicznikowym zgodnie z wytycznymi VDEW
• Ogranicznik iskiernikowy zamknięty, bezwydmuchowy do zastosowania we wszystkich rodzajach obudów i rozdzielnic
Zastosowanie: instalacje przemysłowe i budynki w najwyższej klasie ochrony odgromowej: I do IV
* Kompletny = wkładka + podstawa
-
- Dane techniczne
-

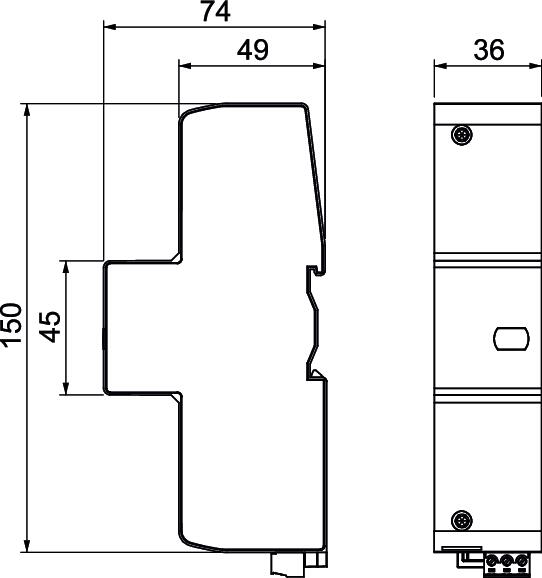

Wymiary
Długość 150 mm Inny kształt sieci brak Klasa testu Typ 1 tak Kolor pomarańczowy Kształt sieci DC brak Kształt sieci IT tak Kształt sieci TN tak Kształt sieci TN-C tak Kształt sieci TN-C-S tak Kształt sieci TN-S tak Kształt sieci TT tak Liczba biegunów 1 Maks. zabezpieczenie nadprądowe po stronie sieci 315 A gL/gG Maksymalne zabezpieczenie 315 A najwyższe napięcie ciągłe AC 440 V Najwyższe napięcie trwałej pracy (L-N) 440 V Napięcie znamionowe AC (50 / 60 Hz) 400 V Napięciowy poziom ochrony [L-N] ≤2,5 Odpowiedni do użytkowania na zewnątrz brak Prąd impulsowy (10/350 μs) 25 kA Przekrój połączenia zacisków FM maks. 16 AWG Przekrój połączenia zacisków FM maks. 1,5 mm² Przekrój połączenia zacisków FM min. 21 AWG Przekrój połączenia zacisków FM min. 0,5 mm² Przekrój przewodu elastycznego (cienkożyłowy) maks. 3 AWG Przekrój przewodu elastycznego (cienkożyłowy) maks. 25 mm² Przekrój przewodu elastycznego (cienkożyłowy) min. 6 mm² Przekrój przewodu elastycznego (cienkożyłowy) min. 10 AWG Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 35 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 2 AWG Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 10 AWG Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 6 mm² Przepięcie dorywcze TOV [L-N] - tryb bezpiecznego zniszczenia - 120 min 760 V Przepięcie dorywcze TOV [L-N] - tryb wytrzymania - 5 s 580 V Ślad węglowy CO2 (GWP) od kołyski po bramę 0,6563 kg CO2e / 1 Sztuka SPD zgodnie z EN 61643-11 Typ 1+2 SPD zgodnie z IEC 61643-1 klasa I+II Sposób montażu Szyna kołpakowa 35 mm Stopień ochrony IP 20 Styk FM zestyk przełączny Sygnalizacja optyczna Szerokość 36 mm Temperatura eksploatacji maks. 80 °C Temperatura eksploatacji min. -40 °C Wilgotność powietrza maks. 95 % Wilgotność powietrza min. 5 % Wydmuchowy brak Wymiar 440V Wysokość 74,5 mm Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci 50 kA eff Zakres temperatur maks. 80 °C Zakres temperatur min. -40 °C zdalna sygnalizacja tak Zdolność gaszenia prądu następczego (eff) [N-PE] 50 kA Zdolność przełączania AC 230 V; 0,5 A Zdolność przełączania DC 230 V; 0,1 A / 75 V; 0,5 A Zintegrowane zabezpieczenie wstępne brak Znamionowy prąd wyładowczy (8/20 µs) 35 kA Znamionowy prąd wyładowczy (8/20µs) [L-N] 35 kA - Wszystkie typy
- Do pobrania
-
Karta danych technicznych MCF-C+FS-440 / 5096917 , 0.23MB , pdfDeklaracja zgodności UE MCF-C+FS-440 / 5096917 , 0.10MB , pdfPomoc przy doborze Pomoc przy doborze ochrony przeciwprzepięciowej , 0.30MB , pdfPomoc przy doborze Systemy ochrony przeciwprzepięciowej TBS - Pomoc w doborze , 2.00MB , pdfInstrukcja montażu Lighting current arrester MCF-C , 1.97MB , pdf
