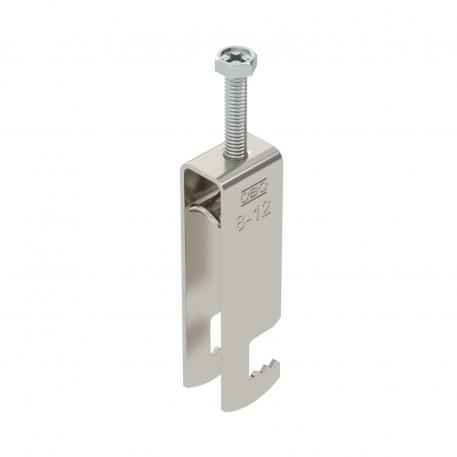

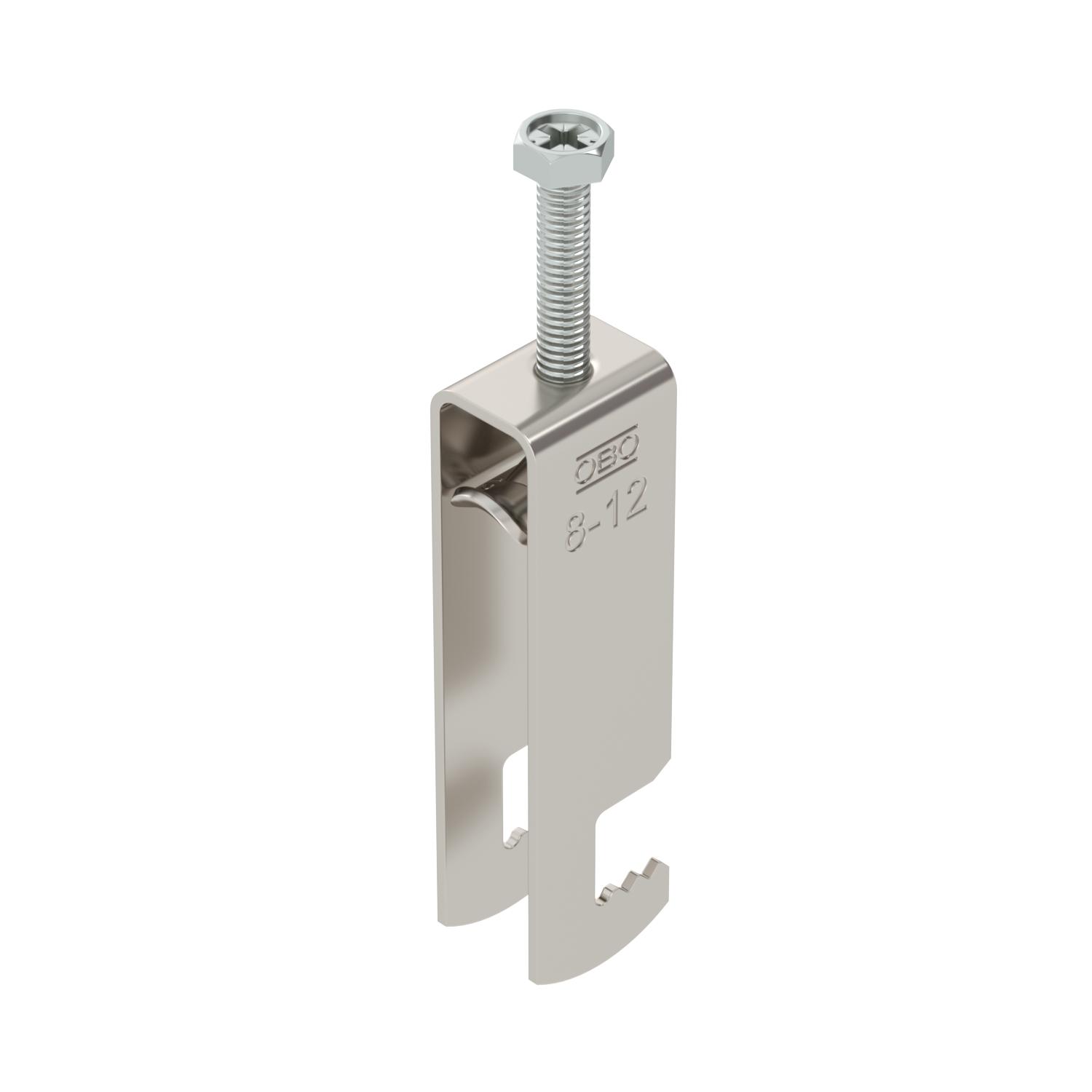

Obejma kabłąkowa 2056 ze stopką typu F, potrójna, metalowa wanienka dociskowa, FT
Nr kat. 1188215 | EAN 4012197405212
- Opis produktu
-
Opis produktuObejma kabłąkowa, ze stopką typu F, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 3 pojedynczych kabli na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym. Nadaje się do montażu wewnątrz i na zewnątrz. Paczki kabli powinny być oddzielone dodatkową wanienką dociskową. Zalecane jest użycie dodatkowej wanienki dociskowej.
-
- Dane techniczne
-
Dane techniczne

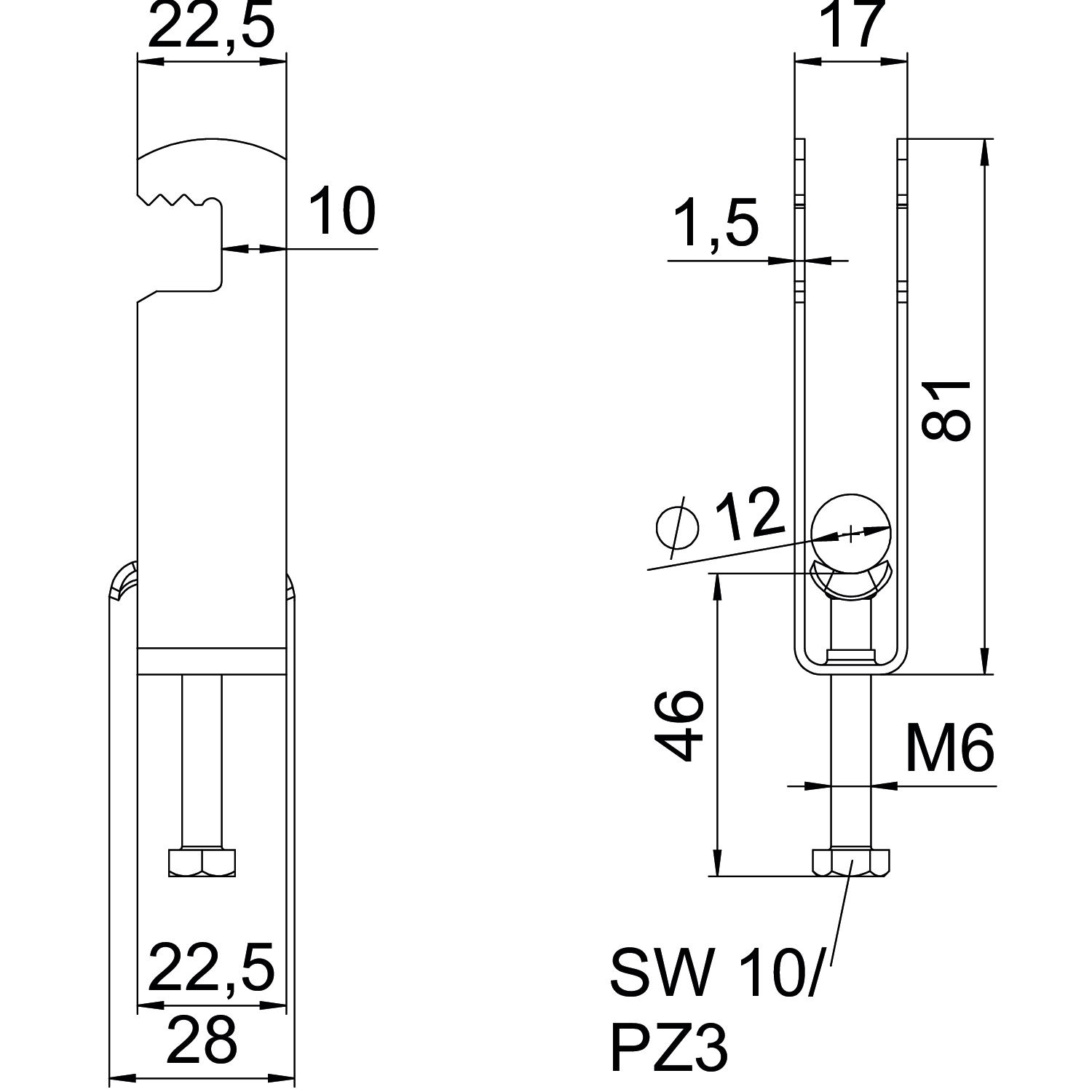

Bezhalogenowy tak do średnicy rury maks. 12 mm do średnicy rury min. 8 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 22,5 mm Długość, wymiar zewnętrzny 28 mm Grubość blachy 1,5 mm Gwint M6 Ilość przewodów/rur 3 Maks. moment dokręcania 3 Nm Materiał Stal Powierzchnia cynkowana metodą zanurzeniową Sposób montażu płaski profil Szerokość 17 mm Wielkość szczeliny 10 mm Wymiar 8-12mm Wymiar A 22,5 mm Wymiar B 17 mm Wymiar C 28 mm Wymiar G (mm) M6 Wymiar H 81 mm Wymiar L 46 mm Wymiar t 1,5 mm Wysokość 81 mm Zakres mocowania D maks. 12 mm Zakres mocowania D min. 8 mm Z korytkiem metalowym tak - Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-F3-M-12 FT / 1188215 , 0.20MB , pdfDeklaracja zgodności UE BS-F3-M-12 FT / 1188215 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-F3-M-12 FT / 1188215 , 0.09MB , pdfInstrukcja montażu Clamp clip F foot, metal , 2.98MB , pdf
