Obejma kabłąkowa 2056 ze stopką typu F, potrójna, plastikowa wanienka dociskowa, FT
Nr kat. 1188204 | EAN 4012197405151
- Opis produktu
-
Opis produktuObejma kabłąkowa, ze stopką typu F, plastikowa wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu 3 pojedynczych kabli na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym. Nadaje się do montażu wewnątrz i na zewnątrz. Paczki kabli powinny być oddzielone dodatkową wanienką dociskową. Zalecane jest użycie dodatkowej wanienki dociskowej.
-
- Dane techniczne
-
Dane techniczne

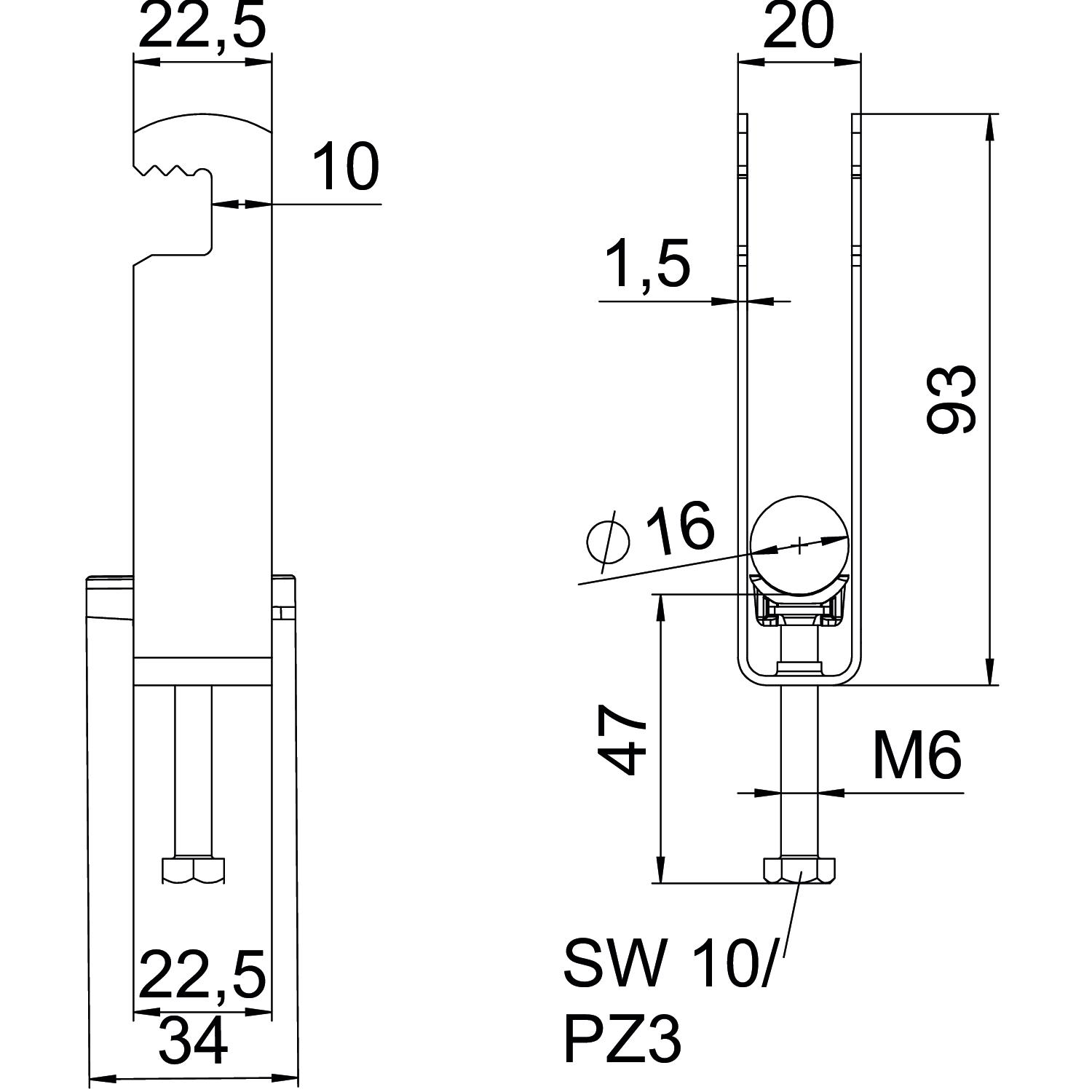

Bezhalogenowy tak do średnicy rury maks. 16 mm do średnicy rury min. 12 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 22,5 mm Długość, wymiar zewnętrzny 34 mm Grubość blachy 1,5 mm Gwint M6 Ilość przewodów/rur 3 Maks. moment dokręcania 3 Nm Materiał Stal Powierzchnia cynkowana metodą zanurzeniową Sposób montażu płaski profil Szerokość 20 mm Wielkość szczeliny 10 mm Wymiar 12-16mm Wymiar A 22,5 mm Wymiar B 20 mm Wymiar C 34 mm Wymiar G (mm) M6 Wymiar H 93 mm Wymiar L 47 mm Wymiar t 1,5 mm Wysokość 93 mm Zakres mocowania D maks. 16 mm Zakres mocowania D min. 12 mm Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-F3-K-16 FT / 1188204 , 0.19MB , pdfDeklaracja zgodności UE BS-F3-K-16 FT / 1188204 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-F3-K-16 FT / 1188204 , 0.09MB , pdfInstrukcja montażu Clamp clip F foot, plastic , 2.74MB , pdf
