Obejma kabłąkowa 2056 ze stopką typu W, podwójna, metalowa wanienka dociskowa, FT
Nr kat. 1188365 | EAN 4012197417253
- Opis produktu
-

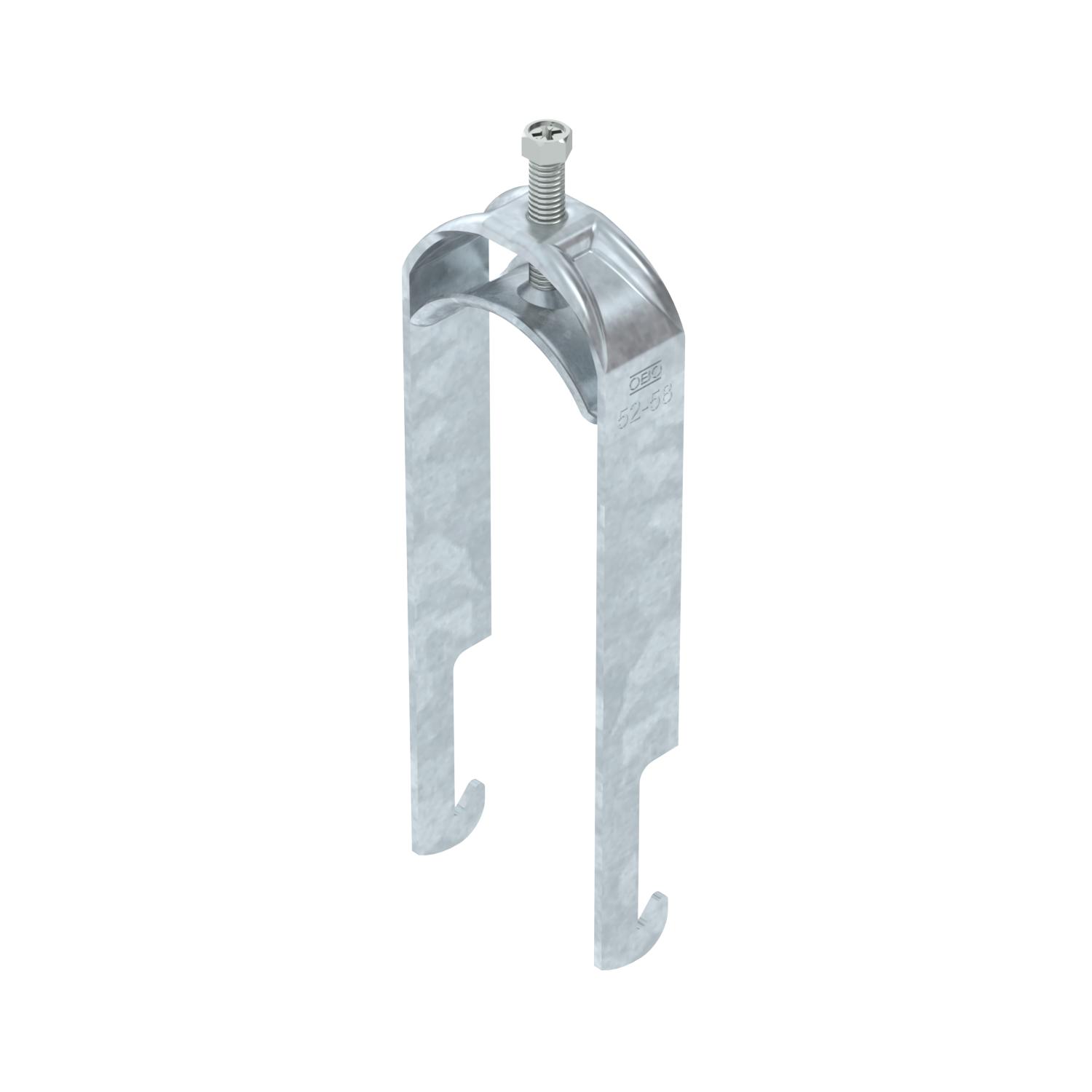

Opis produktuObejma kabłąkowa, ze stopką typu W, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 2 pojedynczych kabli na kątownikach do < 40 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym. Nadaje się do montażu wewnątrz i na zewnątrz. Zalecane jest użycie dodatkowej wanienki dociskowej.
-
- Dane techniczne
-
Dane techniczne

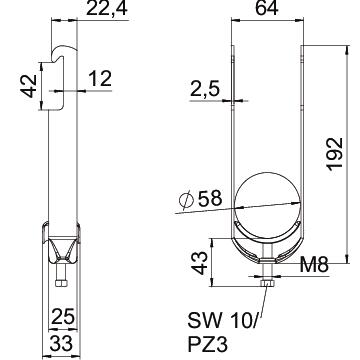

Bezhalogenowy tak do średnicy rury maks. 58 mm do średnicy rury min. 52 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 25 mm Długość, wymiar zewnętrzny 33 mm Grubość blachy 2,5 mm Gwint M8 Ilość przewodów/rur 2 Maks. moment dokręcania 5 Nm Materiał Stal Powierzchnia cynkowana metodą zanurzeniową Sposób montażu Profil kątownika Szerokość 64 mm Wielkość szczeliny 10 mm Wymiar 52-58mm Wymiar A 25 mm Wymiar B 64 mm Wymiar C 33 mm Wymiar G (mm) M8 Wymiar H 192 mm Wymiar L 43 mm Wymiar t 2,5 mm Wysokość 192 mm Zakres mocowania D maks. 58 mm Zakres mocowania D min. 52 mm Z korytkiem metalowym tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-W2-M-58 FT / 1188365 , 0.15MB , pdfDeklaracja zgodności UE BS-W2-M-58 FT / 1188365 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-W2-M-58 FT / 1188365 , 0.10MB , pdfInstrukcja montażu Clamp clip W foot, metal , 0.30MB , pdf
