Obejma kabłąkowa 2056 ze stopką w kształcie U, pojedyncza, metalowa wanienka dociskowa, A4 16 | 22 | 3

Obejma kabłąkowa 2056 ze stopką w kształcie U, pojedyncza, metalowa wanienka dociskowa, A4

Nr kat. 1186616 | EAN 4012196850358

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

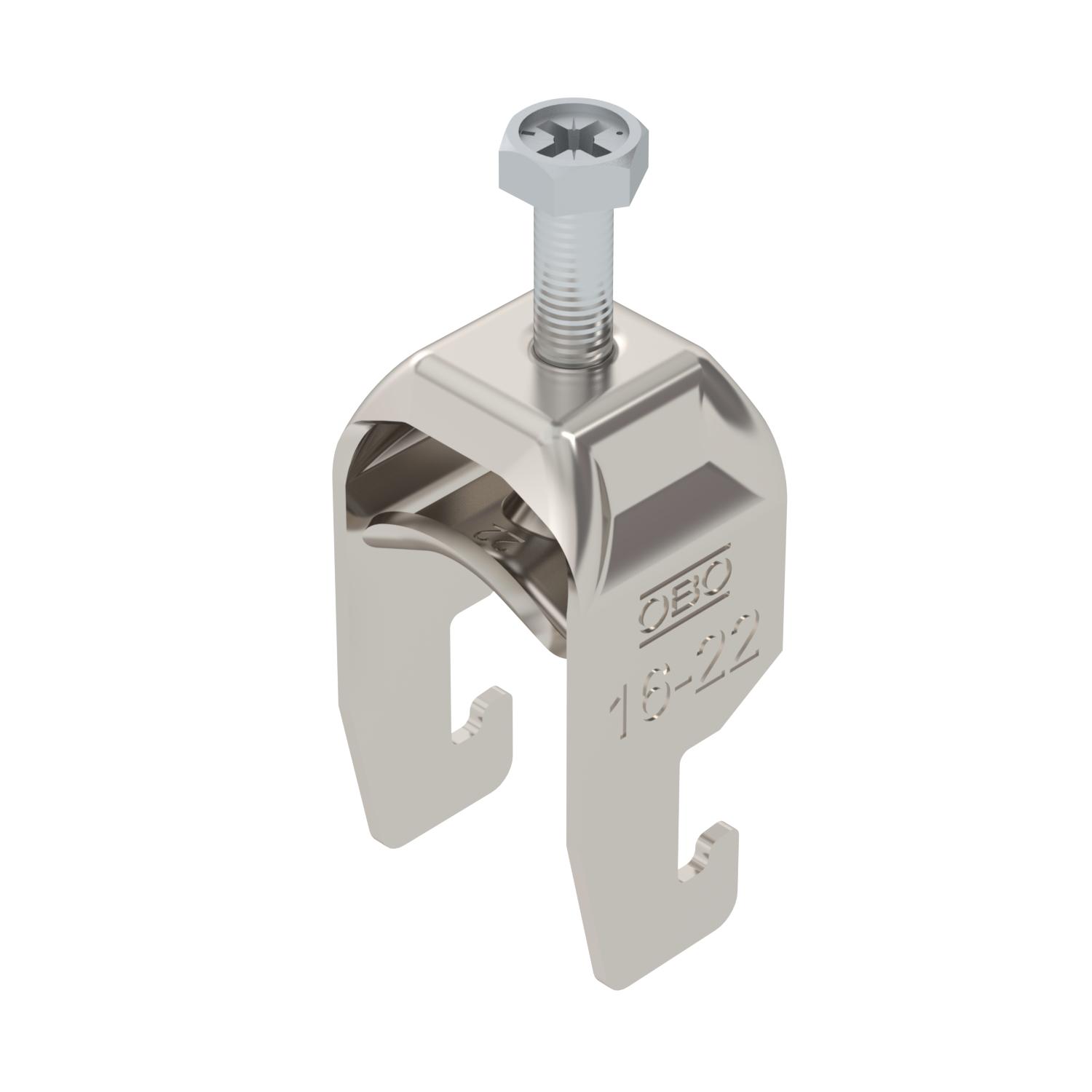

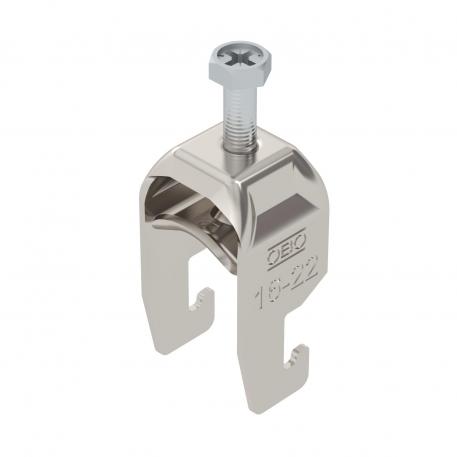

Obejma kabłąkowa ze stopką w kształcie U, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Szerokość szczeliny 18-22 mm Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	22 mm
do średnicy rury min.	16 mm
do szyny o szerokości szczeliny (z interwałem) maks.	22 mm
do szyny o szerokości szczeliny (z interwałem) min.	18 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość, wymiar zewnętrzny	28 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1

Maks. moment dokręcania	3 Nm
Materiał	Stal nierdzewna 1.4571
Materiał wanny	stal nierdzewna
Powierzchnia	pusty, po obróbce
Sposób montażu	Szyna profilowa
Wielkość szczeliny	10 mm
Wymiar	16-22mm
Z kontrwanienką	brak
Zakres mocowania D maks.	22 mm
Zakres mocowania D min.	16 mm
Z korytkiem metalowym	tak

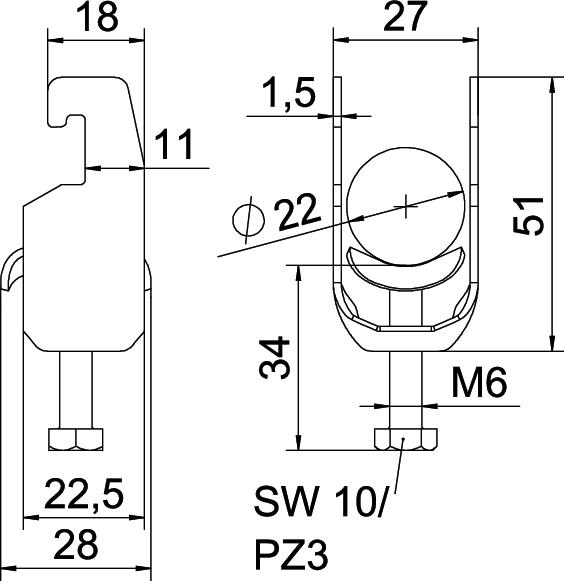

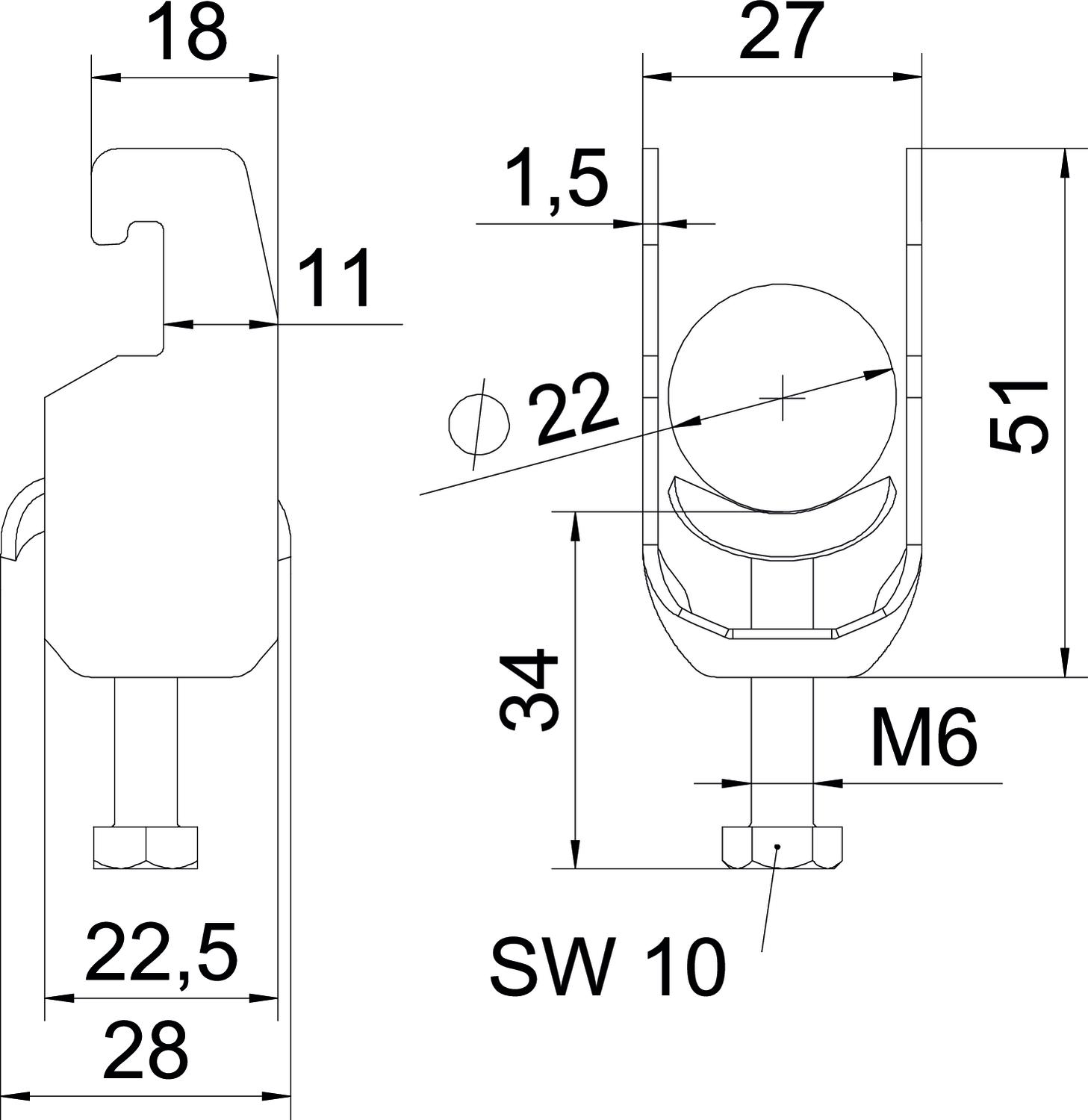

Wymiary

Długość	22,5 mm
Szerokość	27 mm
Wymiar A	22,5 mm
Wymiar B	27 mm
Wymiar C	28 mm

Wymiar G (mm)	M6
Wymiar H	51 mm
Wymiar L	34 mm
Wymiar t	1,5 mm
Wysokość	51 mm

Ślad CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,2899 kg CO₂e
Data pomiaru, wartość CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	szt.

Declared Unit Quantity (LCA)	1
Ślad węglowy CO2 (GWP) od kołyski po bramę	0,2899 kg CO2e / 1 Sztuka

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-U1-M-12 A4	8 mm	12 mm	3 Nm	1186602	Sztuka	25 Sztuka
BS-U1-M-16 A4	12 mm	16 mm	3 Nm	1186609	Sztuka	25 Sztuka
BS-U1-M-22 A4	16 mm	22 mm	3 Nm	1186616	Sztuka	25 Sztuka
BS-U1-M-28 A4	22 mm	28 mm	3 Nm	1186622	Sztuka	25 Sztuka
BS-U1-M-34 A4	28 mm	34 mm	3 Nm	1186629	Sztuka	25 Sztuka
BS-U1-M-40 A4	34 mm	40 mm	3 Nm	1186636	Sztuka	25 Sztuka
BS-U1-M-46 A4	40 mm	46 mm	5 Nm	1186642	Sztuka	25 Sztuka
BS-U1-M-52 A4	46 mm	52 mm	5 Nm	1186649	Sztuka	25 Sztuka
BS-U1-M-58 A4	52 mm	58 mm	5 Nm	1186656	Sztuka	25 Sztuka
BS-U1-M-64 A4	58 mm	64 mm	5 Nm	1186662	Sztuka	25 Sztuka
BS-U1-M-70 A4	64 mm	70 mm	5 Nm	1186669	Sztuka	50 Sztuka
BS-U1-M-76 A4	70 mm	76 mm	5 Nm	1186676	Sztuka	25 Sztuka
