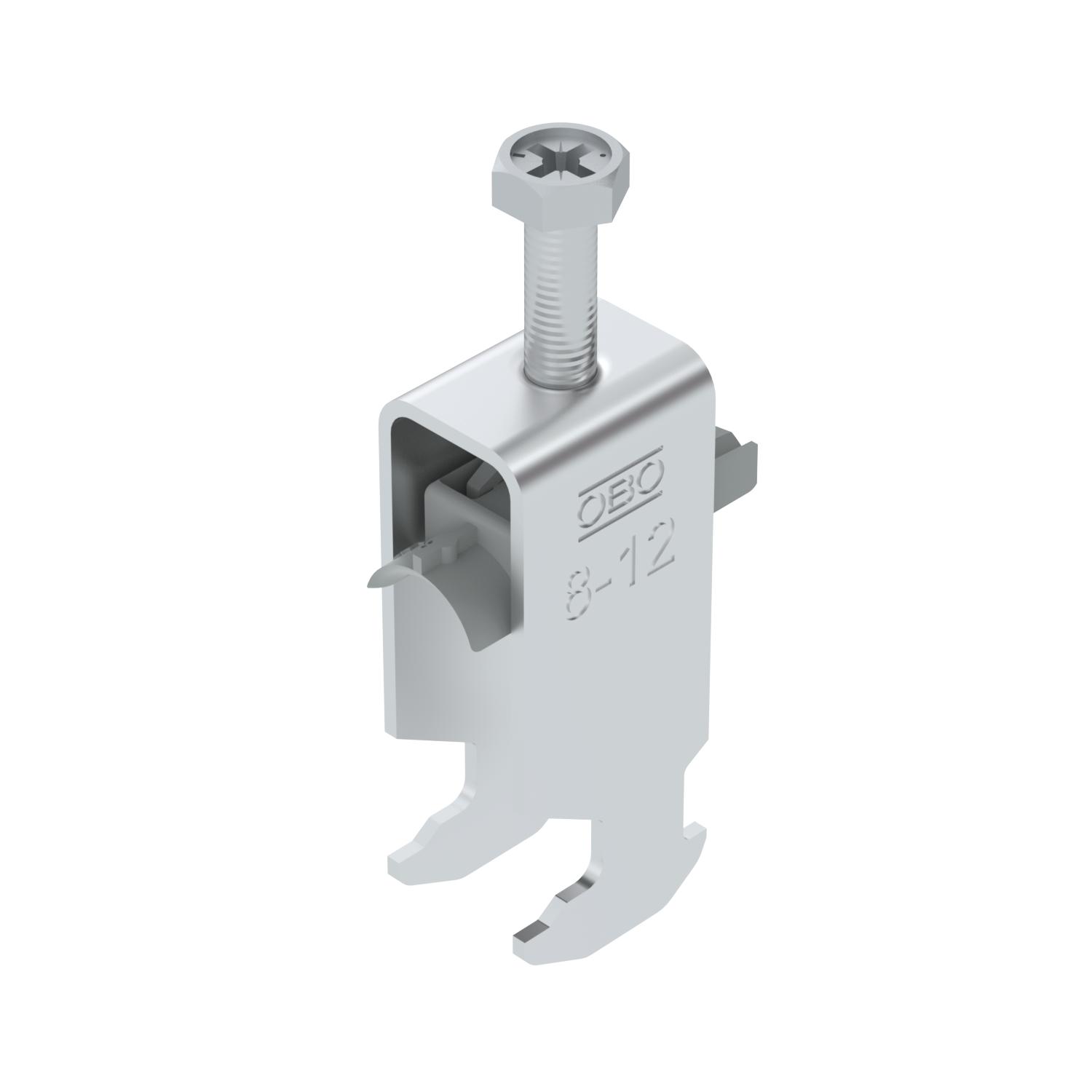

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, podwójna, plastikowa wanienka dociskowa, Al

Nr kat. 1186403 | EAN 4012196848102

2 Nm
Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką z łbem młotkowym, plastikowa wanienka dociskowa z polipropylenu Do pionowego i poziomego montażu 2 pojedynczych kabli na szynach o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
  • bezhalogenowy: bez chloru, fluoru i bromu
  • Oświadczenie o zgodności z dyrektywami WE
  • szerokość szczeliny 16-17 mm
  • Clamp clip for C profile rail, slot width 16–17 mm
Dane techniczne

Dane techniczne

Bezhalogenowy tak
do średnicy rury maks. 12 mm
do średnicy rury min. 8 mm
do szyny o szerokości szczeliny (z interwałem) maks. 17 mm
do szyny o szerokości szczeliny (z interwałem) min. 16 mm
Dodatkowa powierzchnia brak wykończenia
Dodatkowy materiał aluminium
Długość 22,5 mm
Długość, wymiar zewnętrzny 34 mm
Grubość blachy 1,5 mm
Gwint M6
Ilość przewodów/rur 2
Jakość materiału wanny Polipropylen
Maks. moment dokręcania 2 Nm
Materiał aluminium
Materiał wanny Tworzywo sztuczne
Sposób montażu Szyna profilowa
Szerokość 17 mm
Wielkość szczeliny 10 mm
Wymiar 08-12mm

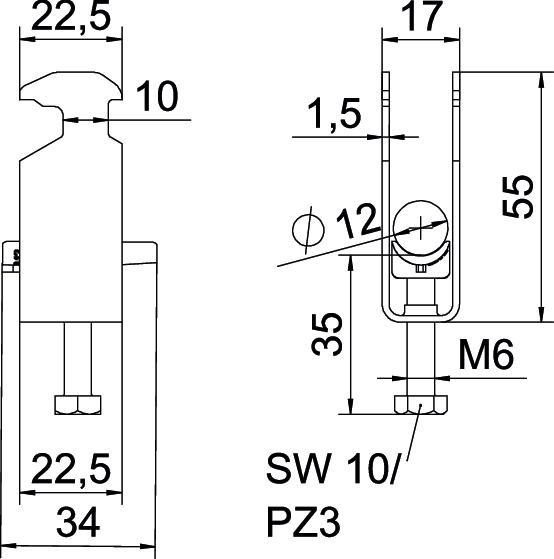

Wymiar A 22,5 mm
Wymiar B 17 mm
Wymiar C 34 mm
Wymiar G (mm) M6
Wymiar H 55 mm
Wymiar L 47 mm
Wymiar t 1,5 mm
Wysokość 55 mm
Z kontrwanienką brak
Zakres mocowania D maks. 12 mm
Zakres mocowania D min. 8 mm
Z korytkiem z tworzywa sztucznego tak
Wszystkie typy

Wszystkie typy

Typ Zakres mocowania D min. Zakres mocowania D maks. Maks. moment dokręcania Nr kat. Ilość Najmniejsza sprzedawana ilość
BS-H2-K-12 ALU 8 mm 12 mm 2 Nm 1186403
50 Sztuka
BS-H2-K-16 ALU 12 mm 16 mm 2 Nm 1186410
50 Sztuka
BS-H2-K-22 ALU 16 mm 22 mm 2 Nm 1186417
50 Sztuka
BS-H2-K-28 ALU 22 mm 28 mm 2 Nm 1186423
50 Sztuka
BS-H2-K-34 ALU 28 mm 34 mm 2 Nm 1186430
50 Sztuka
BS-H2-K-40 ALU 34 mm 40 mm 2 Nm 1186437
50 Sztuka
BS-H2-K-46 ALU 40 mm 46 mm 2 Nm 1186443
50 Sztuka
BS-H2-K-52 ALU 46 mm 52 mm 2 Nm 1186450
50 Sztuka
BS-H2-K-58 ALU 52 mm 58 mm 2 Nm 1186457
50 Sztuka
