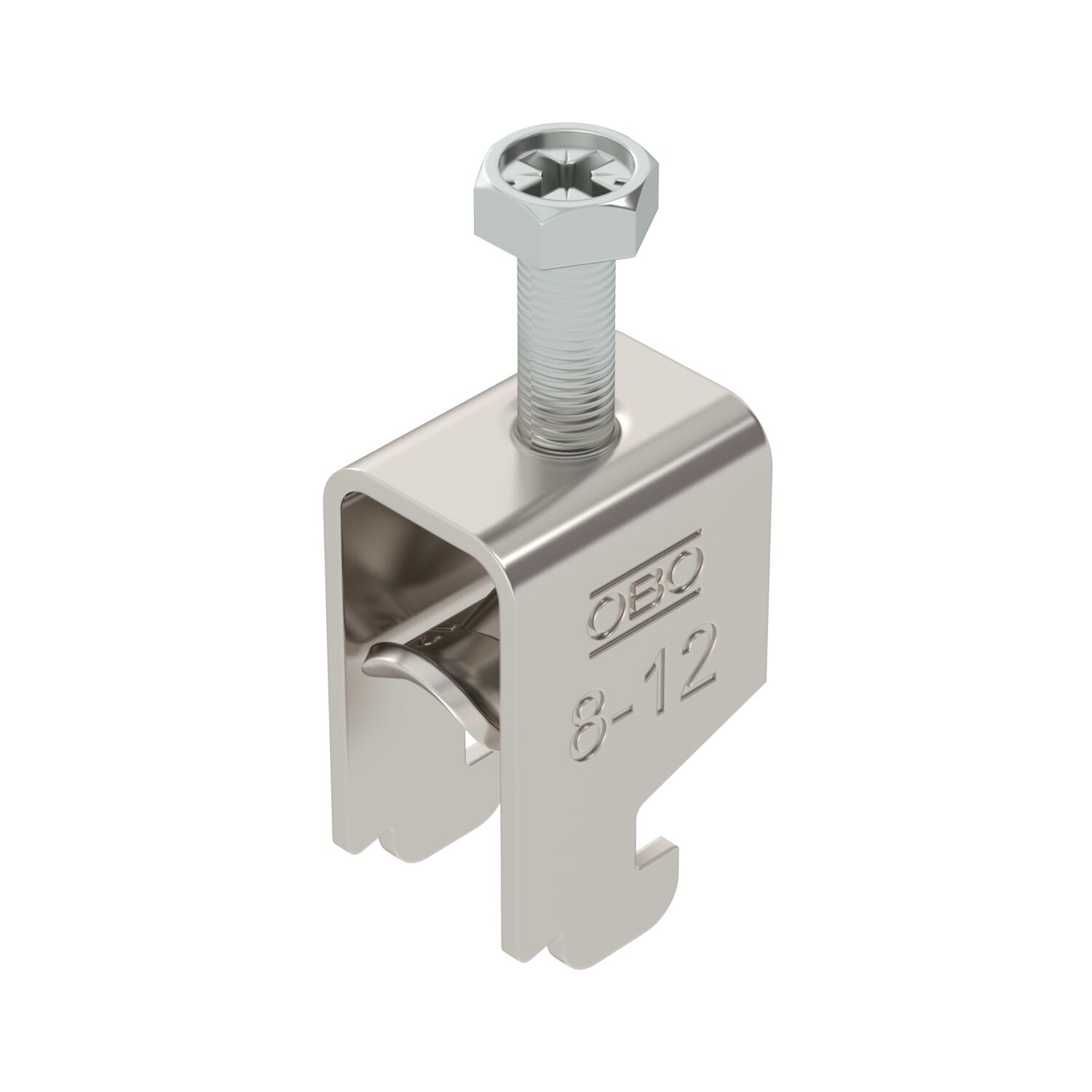

Obejma kabłąkowa ze stopką typu N, pojedyncza, metalowa wanienka dociskowa, A2
Nr kat. 1188371 | EAN 4012197417628
- Opis produktu
-
Opis produktuObejma kabłąkowa, ze stopką typu N, metalowa wanienka dociskowa,z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 11 - 12 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

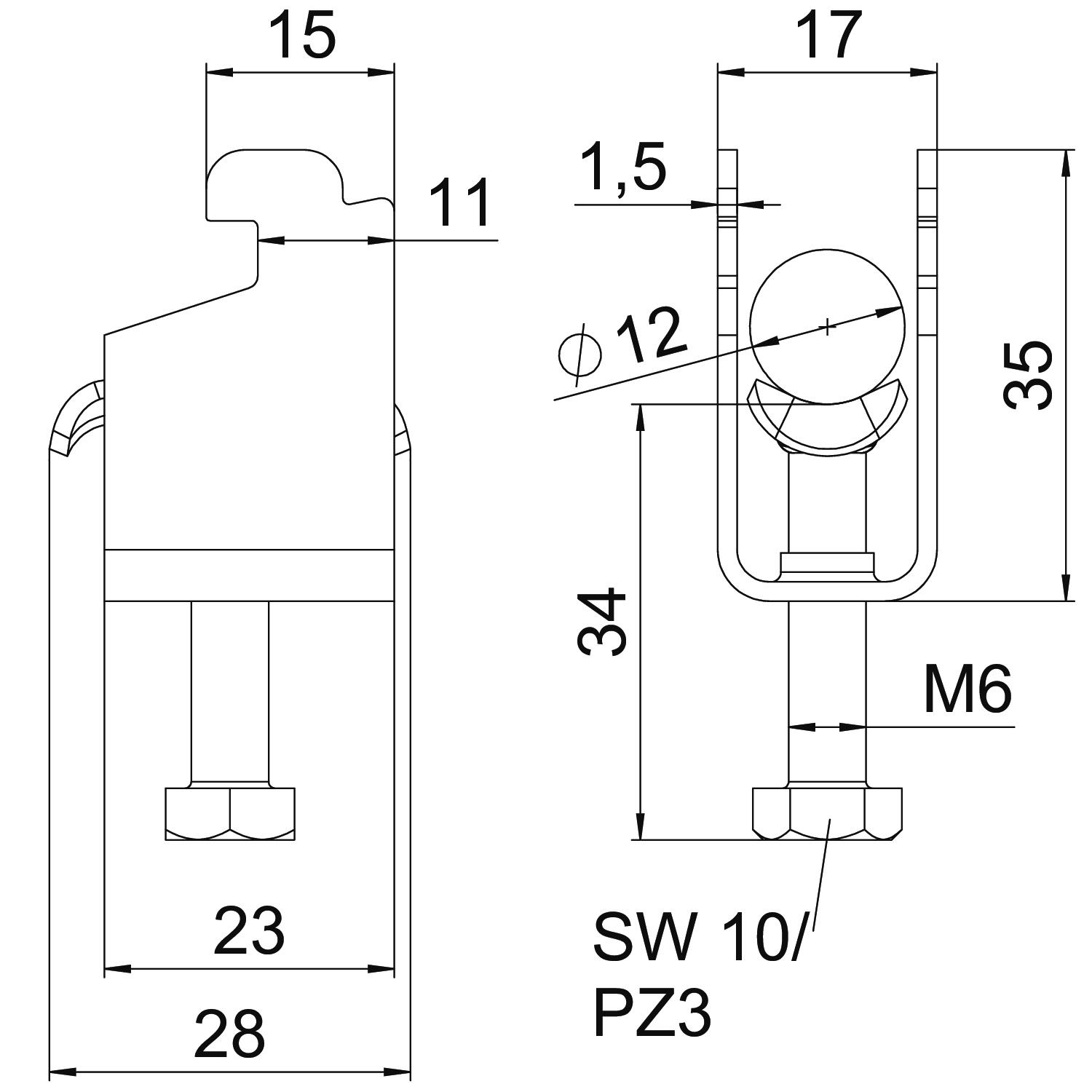

Bezhalogenowy tak do średnicy rury maks. 12 mm do średnicy rury min. 8 mm do szyny o szerokości szczeliny (z interwałem) maks. 12 mm do szyny o szerokości szczeliny (z interwałem) min. 11 mm Dodatkowa powierzchnia brak wykończenia Dodatkowy materiał stal nierdzewna Długość 22,5 mm Długość, wymiar zewnętrzny 28 mm Grubość blachy 1,5 mm Gwint M6 Ilość przewodów/rur 1 Maks. moment dokręcania 3 Nm Materiał stal nierdzewna 1.4301 Powierzchnia pusty, po obróbce Ślad węglowy CO2 (GWP) od kołyski po bramę 0,1959 kg CO2e / 1 Sztuka Sposób montażu Szyna profilowa Szerokość 17 mm Wielkość szczeliny 10 mm Wymiar 8-12mm Wymiar A 22,5 mm Wymiar B 17 mm Wymiar C 28 mm Wymiar G (mm) M6 Wymiar H 35 mm Wymiar L 34 mm Wymiar t 1,5 mm Wysokość 35 mm Zakres mocowania D maks. 12 mm Zakres mocowania D min. 8 mm Z korytkiem metalowym tak Z korytkiem z tworzywa sztucznego brak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-N1-M-12 A2 / 1188371 , 0.22MB , pdfDeklaracja zgodności UE BS-N1-M-12 A2 / 1188371 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-N1-M-12 A2 / 1188371 , 0.09MB , pdfCertyfikat (pozwolenie na używanie znaku) VDE Zeichengenehmigung BS-H, BS-U, BS-N , 0.35MB , pdfInstrukcja montażu Clamp clip N foot, metal , 3.00MB , pdf
